지휘자: | 18AWG BC | 단열재: | 발포 PE |
---|---|---|---|
방패 1: | 보세 알루미늄 폴리프로필렌 | 방패 2: | 베어 구리 브레이드 와이어 95% 적용 범위 |
재킷: | PVC 난연: IEC 60332-1 | 색깔: | 검정, 흰색 |
패키지: | 305M, 1000FT, 나무 릴, 판지 |

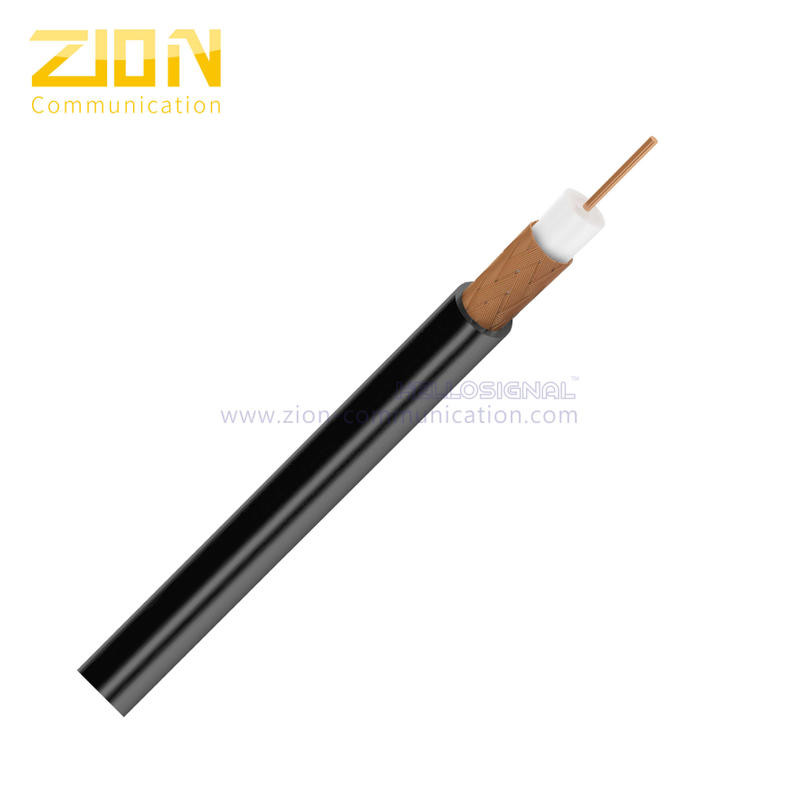

RG6/US BC 95% BC PVC NO.7100061 |
|||
구성 매개변수: | |||
내부 지휘자 | BC 0.040"/1.02mm/18AWG | ||
유전체 | 0.175"/4.45mm 발포 PE | ||
실드 1 | 0.187"/4.75mm 보세 알루미늄 폴리프로필렌 | ||
실드 2 | 벌거벗은 구리 브레이드 와이어 95% 커버리지 차폐 직경: 5.1mm/0.20" |
||
재킷 | 0.262±0.006"/6.65±0.15mmPVC 화염 지연: IEC 60332-1 |
||
재킷 두께 | |||
신청 | 더 긴 CATV 실행 길이에 사용 | ||
전기적 특성: | |||
내부 도체 저항 | 최대.20시에℃21.2Ω/km(6.96Ω/kft) 미만이어야 합니다. | ||
정전 용량 | 52 ±3pF/m 17±0.3pF/피트 | ||
임피던스 | 75±3Ω | ||
반사 손실 | 5 ~ 1000MHz: > 22dB | ||
전파 속도 | 0.85 | ||
스파커 테스트(VAC) | 4 | ||
기계적 및 환경적 특성 | |||
케이블 굽힘 반경 | 케이블 직경의 10배 | ||
작동 온도 범위 | -20℃60까지℃ | ||
케이블 치수 | 0.262±0.006"/6.65±0.15mmPVC | ||
교차 구역 | |||
감쇠(20℃): | |||
주파수(MHZ) | 최대 감쇠(dB/100ft) | 최대 감쇠(dB/100m) | |
5 | 0.58 | 1.90 | |
55 | 1.60 | 5.25 | |
83 | 1.95 | 6.40 | |
187 | 2.85 | 9시 35분 | |
211 | 3.05 | 10.00 | |
250 | 3.30 | 10.82 | |
300 | 3.55 | 11.64 | |
350 | 3.85 | 12.63 | |
400 | 4.15 | 13.61 | |
450 | 4.40 | 14.43 | |
500 | 4.66 | 15.29 | |
550 | 4.90 | 16.08 | |
600 | 5.10 | 16.73 | |
750 | 5.65 | 18.54 | |
865 | 6.10 | 20.01 | |
1000 | 6.55 | 21시 49분 | |
주문 정보: | |||
마킹 | 헬로시그널 RG6/US BC 95% BC PVC CCTV 동축 케이블 7100061 ×××M/FT |
||
패키지 | 권선, 잡아당기기 상자, 플라스틱 스풀, 나무로 되는 스풀, 깔판에 문의한 길이… | ||
배달 시간 | 보증금을 받은 후 일반적으로 25일. | ||
상표 | HELLOSIGNAL® 또는 OEM |
