내부 도체: | 0.167" /4.24mm/ 6AWG CCA | 유전체: | 0.681"/17.32mm 발포 PE |
---|---|---|---|
실드 1: | 0.75"/19.05mm 용접 부드러운 알루미늄 튜브 | 쉴드 두께: | 0.034" /0.86mm |
재킷: | 0.820" /20.83mm PE | 재킷 두께: | 0.030"/0.76mm |

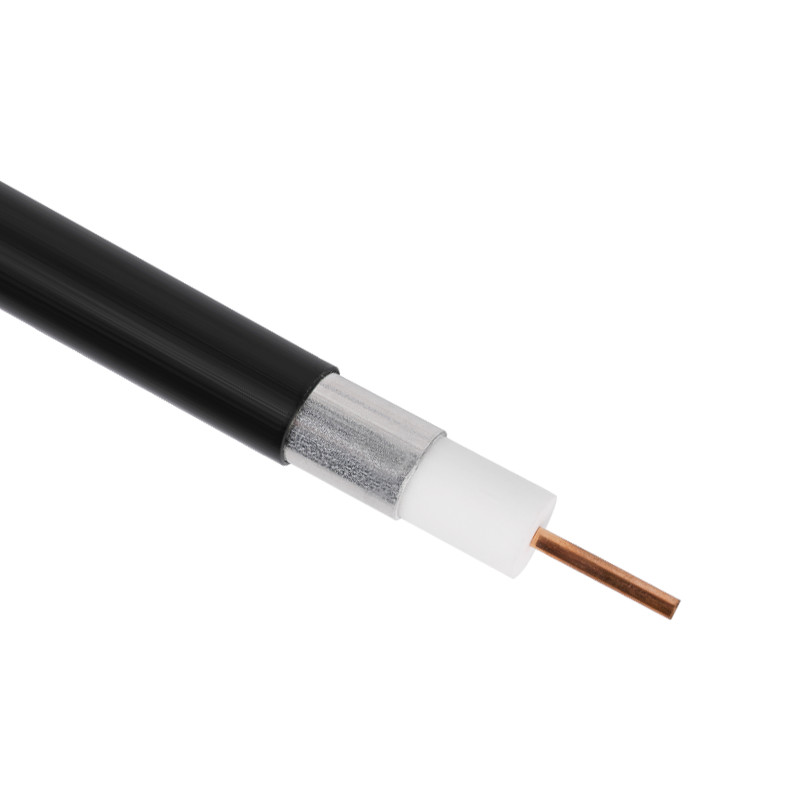

트렁크 동축 케이블 PS 750 75옴 CATV 동축 케이블 NO.7100414 |
|||
구성 매개변수: | |||
내부 지휘자 | 0.167" /4.24mm/ 6AWG CCA | ||
유전체 | 0.681"/17.32mm 발포 PE | ||
실드 1 | 0.75"/19.05mm 용접 부드러운 알루미늄 튜브 | ||
쉴드 두께 | 0.034" /0.86mm | ||
재킷 | 0.820" /20.83mm PE | ||
재킷 두께 | 0.030"/0.76mm | ||
신청 | 더 긴 CATV 실행 길이에 사용 | ||
전기적 특성: | |||
내부 도체 저항 | 최대.20시에℃1.87Ω/km 미만이어야 합니다. | ||
정전 용량 | 50 ± 3pF/m | ||
임피던스 | 75±2Ω | ||
반사 손실 | 5 ~ 1000MHz: > 22dB | ||
전파 속도 | 0.87 | ||
스파커 테스트(VAC) | 4 | ||
기계적 및 환경적 특성 | |||
케이블 굽힘 반경 | 케이블 직경의 10배 | ||
작동 온도 범위 | -20℃60까지℃ | ||
케이블 치수 | 0.820" /20.83mm PE | ||
교차 구역 | |||
감쇠(20℃): | |||
주파수(MHZ) | 공칭(dB/100m) | 최대 감쇠(dB/100m) | |
5.00 | 0.33 | 0.36 | |
55.00 | 1.15 | 1.21 | |
83.00 | 1.38 | 1.51 | |
211.00 | 2.33 | 2.43 | |
250.00 | 2.53 | 2.66 | |
300.00 | 2.79 | 2.92 | |
350.00 | 2.99 | 3.18 | |
400.00 | 3.25 | 3.44 | |
450.00 | 3.48 | 3.67 | |
500.00 | 3.64 | 3.87 | |
550.00 | 3.90 | 4.07 | |
600.00 | 4.04 | 4.30 | |
750.00 | 4.53 | 4.86 | |
865.00 | 4.89 | 5.28 | |
1000.00 | 5.32 | 5.71 | |
주문 정보: | |||
마킹 |
HELLOSIGNAL 트렁크 동축 케이블 PS 750 CATV 동축 케이블 7100414 ×××M/FT |
||
패키지 | 목재 스풀, 팔레트의 문의 길이 … | ||
배달 시간 | 보증금을 받은 후 일반적으로 25일. | ||
상표 | 헬로시그널®또는 OEM |
