| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | hellosignal |
| 인증: | UL, CE, RoHS |
| 모델 번호: | CCTV 감독 케이블 |
| 최소 주문 수량: | 30 킬로미터 |
| 포장 세부 사항: | 상자에서 500FT, 1000FT 나무로 된 릴 또는 스풀 |
| 배달 시간: | 25 일로 일합니다 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 0 달 |
| 관리인: | 18AWG CCS | 유전체: | 고체 폴리에틸렌 |
|---|---|---|---|
| Shield1: | 사로잡힌 알루미늄 호일 차폐부 | Shield2: | AL 편조선 95% 적용 범위 |
| 동력선 관리인: | BC | 단열재의 동력선 지름: | (빨갛고 검은) PE / PVC |
| 재킷: | PVC |
|

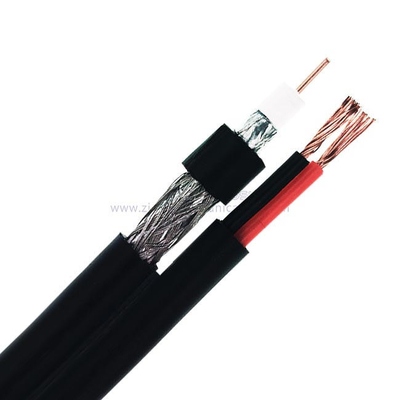

RG6/U+2C18AWG 그림 8 제7102001호 |
||||||||
| 유사한 유형: | ||||||||
| 목록 아니. |
조건 유형 &Nom.DCR |
차폐 및 %적용 범위 |
재킷 | 전원 전선 조건 유형 | 전원선 외경 단열재 |
재킷 | 명.정전 용량 | Nom.Imp.Ω |
| RG6/U +2C18AWG CM 그림 8 제7102002호 |
18AWG(SOL)Cu 21.2Ω/km |
1.B.Al/PET 2.BC-브레이드 95% |
6.65mm PVC-CM |
2x18AWG/ (7*0.38mm) 기원전 |
1.9mm PVC-CM (레드 블랙) |
5.05mm PVC-CM | 52±3pF/m | 75±3Ω |
| RG6/U+2C 18AWG CMR 그림 8 제7102003호 |
18AWG(SOL)Cu 21.2Ω/km |
1.B.Al/PET 2.BC-브레이드 95% |
6.65mm PVC-CMR |
2x18AWG/ (7*0.38mm) 기원전 |
1.9mm PVC-CMR (레드 블랙) |
5.05mm PVC-CMR | 52±3pF/m | 75±3Ω |
| RG6/U +2C18AWG CMP 그림 8 NO.7102004 |
18AWG(SOL)Cu 21.2Ω/km |
1.B.Al/PET 2.BC-브레이드 95% |
5.9mm PVC-CMP |
2x18AWG/ (7*0.38mm) 기원전 |
1.6mm PVC-CMP (레드 블랙) |
3.8mm PVC-CMP | 52±3pF/m | 75±3Ω |
| 구성 매개변수: | ||||||||
| 내부 지휘자 | 1.02mm/0.04"/18AWG CCS | |||||||
| 유전체 | 4.45mm/0.175" 발포 PE | |||||||
| 실드 1 | 보세 알루미늄 호일 실드 | |||||||
| 실드 2 | AL 브레이드 와이어 95% 커버리지 | |||||||
| 재킷 | 6.65mm PVC | |||||||
| 전력선 도체 | 2x18AWG/(16*0.25mm) BC | |||||||
| 전원선 절연체 직경 | 1.9mm PE/PVC(레드,블랙) | |||||||
| 재킷 | 5.05mmPVC | |||||||
| 신청 | 더 긴 CCTV 실행 길이에 사용 | |||||||
| 전기적 특성: | ||||||||
| 내부 도체 저항 | 최대.20시에℃87Ω/km(26.6Ω/kft) 미만이어야 합니다. | |||||||
| 정전 용량 | 52 ±3pF/m 17±0.3pF/피트 | |||||||
| 임피던스 | 75±3Ω | |||||||
| 반사 손실 | 5 ~ 1000MHz: > 22dB | |||||||
| 전파 속도 | 0.85 | |||||||
| 스파커 테스트(VAC) | 4 | |||||||
| 기계적 및 환경적 특성 | ||||||||
| 케이블 굽힘 반경 | 케이블 직경의 10배 | |||||||
| 작동 온도 범위 | -20℃60까지℃ | |||||||
| 케이블 치수 | 6.65×5.05mm | |||||||
| 교차 구역 | ||||||||
 |
||||||||
| 감쇠(20℃): | ||||||||
| 주파수(MHZ) | 최대 감쇠(dB/100ft) | 최대 감쇠(dB/100m) | ||||||
| 5 | 0.58 | 1.90 | ||||||
| 55 | 1.60 | 5.25 | ||||||
| 83 | 1.95 | 6.40 | ||||||
| 187 | 2.85 | 9시 35분 | ||||||
| 211 | 3.05 | 10.00 | ||||||
| 250 | 3.30 | 10.82 | ||||||
| 300 | 3.55 | 11.64 | ||||||
| 350 | 3.85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4.66 | 15.29 | ||||||
| 550 | 4.90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5.65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21시 49분 | ||||||
| 주문 정보: | ||||||||
| 마킹 | HELLOSIGNAL RG6/U+2C18AWG 그림 8 CCTV 동축 케이블 7102001 ×××M/FT |
|||||||
| 패키지 | 권선, 잡아당기기 상자, 플라스틱 스풀, 나무로 되는 스풀, 깔판에 문의한 길이… | |||||||
| 배달 시간 | 보증금을 받은 후 일반적으로 25일. | |||||||
| 상표 | HELLOSIGNAL® 또는 OEM | |||||||
