안쪽 도선: | 매끄러운 구리 튜브 | 단열재: | 발포 페이 |
---|---|---|---|
외부 전도체: | 고리 모양 골진 알루미늄 튜브 | 재킷: | PE, 검정색 |
피크 전력 평가: | 205 KW | 최대전압: | 4.3 KV |

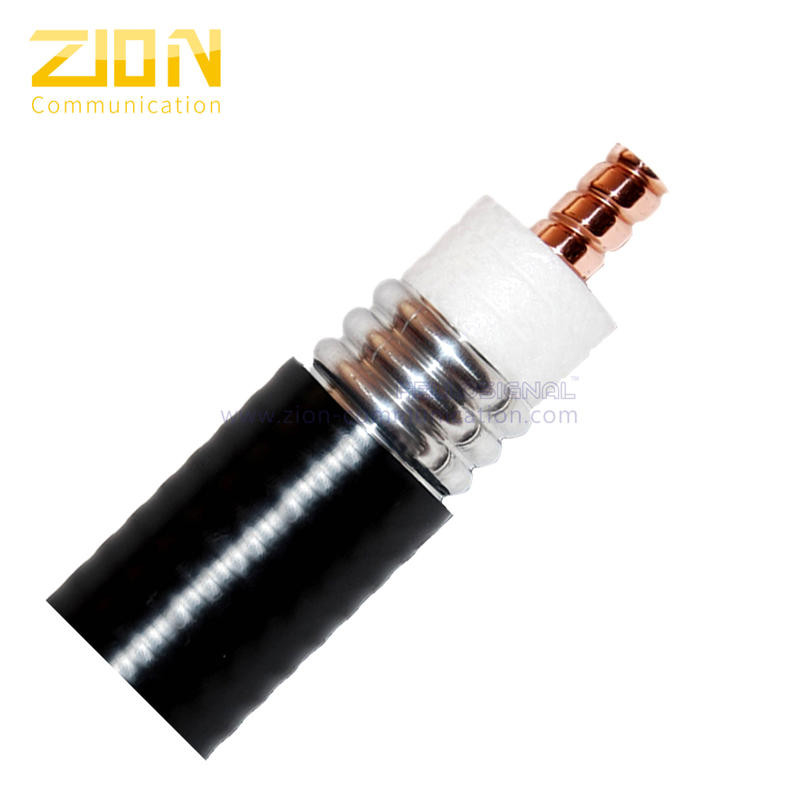

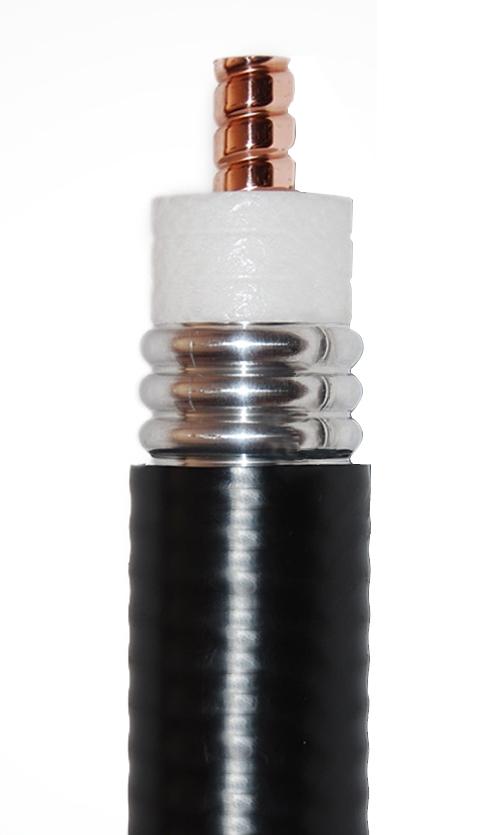

1-5/8" AL RF 파형 50옴 동축 케이블 NO.7101115 |
||
구성 매개변수: | ||
내부 지휘자 | 17.30±0.15mm 파형 동관 | |
단열재 | 42.50±0.30mm 발포 PE | |
외부 지휘자 | 46.50±0.20mm 환형 골판지 알루미늄 튜브 | |
재킷 | 49.50±0.30mm PE, 흑색 | |
재킷 두께 | >1.30mm | |
신청 | ||
전기적 특성: |
||
정전 용량 | 75pF/m | |
임피던스 | 50Ω | |
전파 속도 | 0.88 | |
피크 전력 등급 | 310KW | |
피크 전압 | 3.1KV | |
절연 저항 | >10000MΩ.km | |
절연 전압 | 15KV | |
내부 도체 DC 저항 | 1.50Ω/km | |
외부 도체 DC 저항 | 0.52Ω/km | |
VSWR | ||
800MHz-1000MHz | 1.15 | |
1700MHz~2200MHz | 1.2 | |
2200MHz-2500MHz | 1.2 | |
기계적 및 환경적 특성: | ||
굽힘 반경(단일 굽힘) | 300mm | |
굽힘 반경(반복 굽힘) | 510mm | |
작동 온도 범위 | -55~+85℃ | |
케이블 치수 | 49.50±0.30mm | |
감쇠(20℃): | ||
주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) |
200 | 1.05 | 11.80 |
450 | 1.59 | 7.46 |
800 | 2.29 | 5.33 |
900 | 2.39 | 4.97 |
1000 | 2.58 | 4.69 |
1500 | 3.22 | 4.97 |
1800년 | 3.73 | 3.27 |
2000년 | 3.97 | 3.05 |
2200 | 4.27 | 2.87 |
2500 | 4.62 | 2.37 |
주문 정보: | ||
마킹 | HELLOSIGNAL 1 5/8" AL RF 동축 케이블 ××× M | |
패키지 | 나무 드럼에 문의 길이 | |
배달 시간 | 보증금을 받은 후 일반적으로 25일. | |
상표 | HELLOSIGNAL® 또는 OEM |
