안쪽 도선: | 매끄러운 구리 튜브 | 단열재: | 발포 페이 |
---|---|---|---|
외부 전도체: | 고리 모양 골진 알루미늄 튜브 | 재킷: | PE, 검정색 |
피크 전력 평가: | 205 KW | 최대전압: | 4.3 KV |

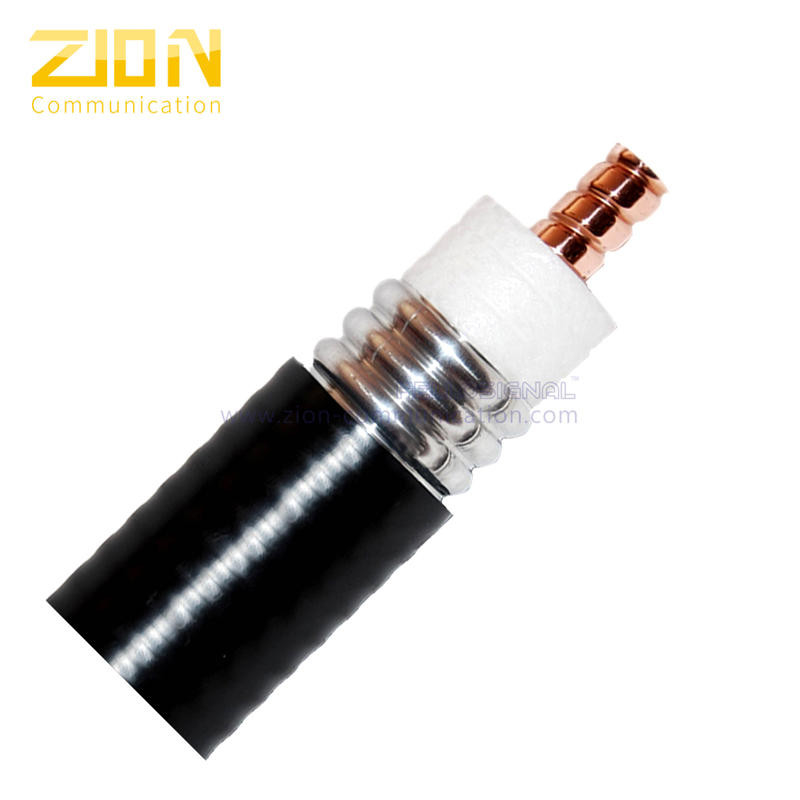

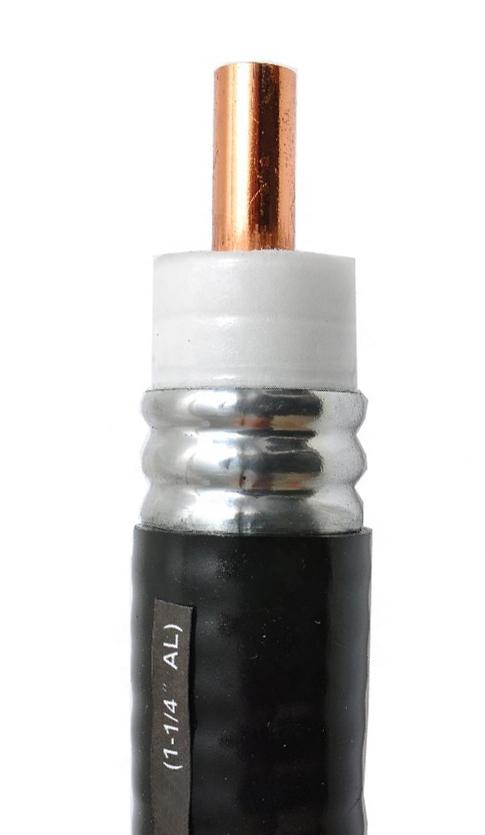

1-1/4" AL RF 파형 50옴 동축 케이블 NO.7101113 |
||
구성 매개변수: | ||
내부 지휘자 | 13.10±0.10mm 매끄러운 동관 | |
단열재 | 32.30±0.25mm 발포 PE | |
외부 지휘자 | 35.80±0.25mm 환형 골판지 알루미늄 튜브 | |
재킷 | 38.80±0.30mm PE, 흑색 | |
재킷 두께 | >1.20mm | |
신청 | ||
전기적 특성: | ||
정전 용량 | 76pF/m | |
임피던스 | 50Ω | |
전파 속도 | 88% | |
피크 전력 등급 | 205KW | |
피크 전압 | 4.3KV | |
절연 저항 | >10000MΩ.km | |
절연 전압 | 10.0KV | |
내부 도체 DC 저항 | 1.12Ω/km | |
외부 도체 DC 저항 | 1.00Ω/km | |
VSWR ≤ | ||
800MHz-1000MHz | 1.13 | |
1700MHz~2500MHz | 1.15 | |
2500MHz~2700MHz | 1.20 | |
기계적 및 환경적 특성: | ||
굽힘 반경(단일 굽힘) | 150mm | |
굽힘 반경(반복 굽힘) | 380mm | |
작동 온도 범위 | -40~+85℃ | |
케이블 치수 | 38.80±0.30mm | |
감쇠(20℃): | ||
주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) |
200 | 1.34 | 8.81 |
450 | 2.09 | 5.40 |
800 | 3.17 | 3.91 |
900 | 3.25 | 3.72 |
1000 | 3.42 | 3.51 |
1500 | 4.11 | 3.05 |
1800년 | 4.83 | 2.42 |
2000년 | 4.90 | 2.30 |
2200 | 5.47 | 2.20 |
2500 | 5.82 | 2.03 |
2700 | 6.38 | 1.88 |
주문 정보: | ||
마킹 | HELLOSIGNAL 1 1/4" AL RF 동축 케이블 ××× M | |
패키지 | 나무 드럼에 문의 길이 | |
배달 시간 | 보증금을 받은 후 일반적으로 25일. | |
상표 | HELLOSIGNAL® 또는 OEM |
