안쪽 도선: | 구리 크래드 알루미늄 와이어 | 단열재: | 발포 페이 |
---|---|---|---|
외부 전도체: | 고리 모양 골진 알루미늄 튜브 | 재킷: | PE, 검정색 |
피크 전력 평가: | 40 KW | 맥스. 동작 주파수: | 8.8 기가헤르츠 |

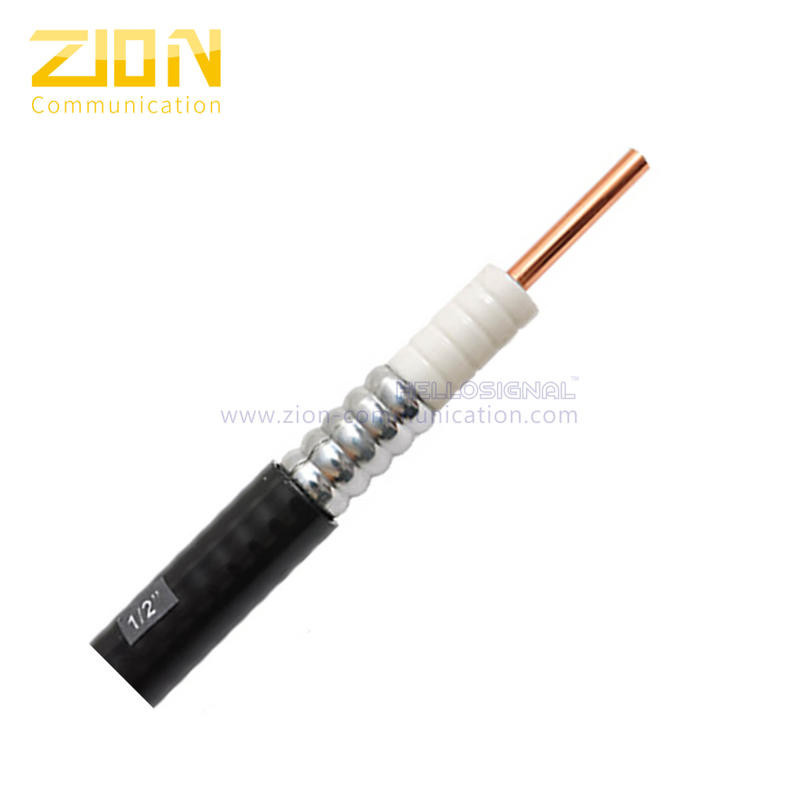

1/2" AL RF 골판지 50옴 동축 케이블 NO.7101107 |
||
구성 매개변수: | ||
내부 지휘자 | 4.80±0.05mm 구리 클래드 알루미늄 와이어 | |
단열재 | 12.00±0.20mm 발포 PE | |
외부 지휘자 | 13.90±0.15mm 환형 골판지 알루미늄 튜브 | |
재킷 | 15.70±0.20mm PE, 흑색 | |
재킷 두께 | >0.80mm | |
신청 | ||
전기적 특성: |
||
정전 용량 | 76pF/m | |
임피던스 | 50Ω | |
전파 속도 | 0.88 | |
피크 전력 등급 | 40KW | |
피크 전압 | 1.8KV | |
절연 저항 | >10000MΩ.km | |
절연 전압 | 6KV | |
내부 도체 DC 저항 | 1.62Ω/km | |
외부 도체 DC 저항 | 3.70Ω/km | |
VSWR | ||
800MHz-1000MHz | 1.15 | |
1700MHz~2500MHz | 1.15 | |
2500MHz-3000MHz | 1.2 | |
기계적 및 환경적 특성: | ||
굽힘 반경(단일 굽힘) | 80mm | |
굽힘 반경(반복 굽힘) | 125mm | |
작동 온도 범위 | -55~+85℃ | |
케이블 치수 | 15.70±0.20mm | |
감쇠(20℃): | ||
주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) |
150 | 3.00 | 3.23 |
300 | 4.25 | 2.19 |
450 | 5.32 | 1.82 |
800 | 7.22 | 1.34 |
900 | 7.70 | 1.26 |
1500 | 10.16 | 0.96 |
1800년 | 11.23 | 0.87 |
2000년 | 11.9 | 0.82 |
2400 | 13.17 | 0.72 |
3000 | 14.93 | 0.65 |
주문 정보: | ||
마킹 | HELLOSIGNAL 1/2" AL RF 동축 케이블 ××× M | |
패키지 | 목재 드럼 및 팔레트에 길이를 문의했습니다. | |
배달 시간 | 보증금을 받은 후 일반적으로 25일. | |
상표 | HELLOSIGNAL® 또는 OEM |
