| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | ISO, CE, RoHS, UL |
| 모델 번호: | RF는 동축 케이블을 주름지게 했습니다 |
| 최소 주문 수량: | 1 킬로미터 |
| 포장 세부 사항: | 100M, 300M, 나무로 된 릴, 통 |
| 배달 시간: | 25 일로 일합니다 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 0 달 |
| 안쪽 도선: | 구리 크래드 알루미늄 와이어 | 단열재: | 발포 페이 |
|---|---|---|---|
| 외부 전도체: | 나선형인 물결모양 구리 튜브 | 재킷: | PE, 검정색 |
| 피크 전력 평가: | 15.6 kW | 맥스. 동작 주파수: | 10.2 기가헤르츠 |

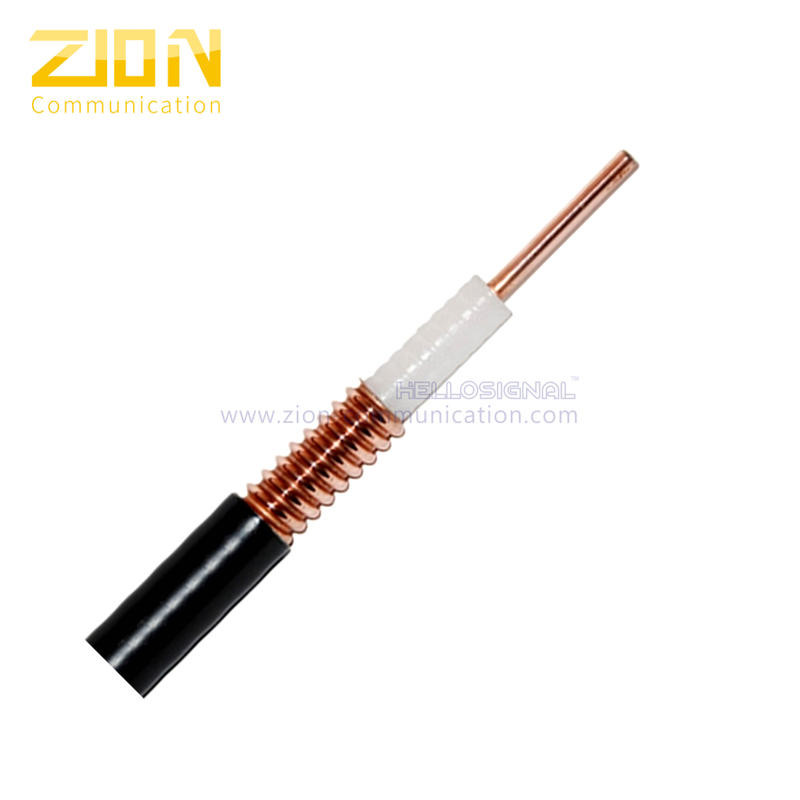

| 1/2" 최고 가동 가능한 나선형 물결 모양 동관 RF 동축 케이블NO.7101105 | ||||||||
| 구성 매개변수: | ||||||||
| 내부 지휘자 | 3.58±0.03mm 구리 클래드 알루미늄 와이어 | |||||||
| 단열재 | 9.90±0.20mm 발포 PE | |||||||
| 외부 지휘자 | 12.0±0.20mm 나선형 파형 동관 | |||||||
| 재킷 | 15.70±0.20mm PE, 흑색 | |||||||
| 전기적 특성: | ||||||||
| 정전 용량 | 83pF/m |  |
||||||
| 임피던스 | 50±2Ω | |||||||
| 전파 속도 | 81% | |||||||
| 피크 전력 등급 | 15.6KW | |||||||
| 최대동작 주파수 | 10.2GHz | |||||||
| 절연 저항 | >10000MΩ.km | |||||||
| DC 항복 전압 | 2500V | |||||||
| 재킷 스파크 테스트 전압 | 5000Vrms | |||||||
| 내부 도체 DC 저항 | 2.97Ω/km | |||||||
| 외부 도체 DC 저항 | 6.30Ω/km | |||||||
| 차폐 감쇠 | ≥120dB | |||||||
| VSWR | ||||||||
| 30MHz~3000MHz | ≤ 1.15 | |||||||
| 3000MHz-4000MHz | ≤ 1.15 | |||||||
| 4000MHz-5000MHz | ≤ 1.20 | |||||||
| 핌 | ||||||||
| 상호 변조(3차, 2*20W) | ≤ - 160dBc | |||||||
| 기계적 성질: | ||||||||
| 굽힘 반경(단일 굽힘) | 25mm | |||||||
| 굽힘 반경(반복 굽힘) | 55mm | |||||||
| 굽힘 모멘트 | 2.5Nm | |||||||
| 평판 파쇄 강도 | 12N/mm | |||||||
| 인장 강도 | 750N | |||||||
| 기계적 성질: | ||||||||
| PE 재킷 | LSZH 재킷 | |||||||
| 설치 온도 | -40℃ ~ +60℃ | -20℃ ~ +60℃ | ||||||
| 작동 온도 | -55℃ ~ +85℃ | -30℃ ~ +80℃ | ||||||
| 보관 온도 | -70℃ ~ +85℃ | -30℃ ~ +80℃ | ||||||
| 감쇠(20℃): | ||||||||
| 주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) | ||||||
| 200 | 4.60 | 1.53 | ||||||
| 450 | 7.04 | 1.00 | ||||||
| 800 | 9.57 | 0.74 | ||||||
| 900 | 10.20 | 0.69 | ||||||
| 1800년 | 14.90 | 0.47 | ||||||
| 2000년 | 15.80 | 0.45 | ||||||
| 2200 | 16.70 | 0.42 | ||||||
| 2500 | 17.90 | 0.39 | ||||||
| 2700 | 18.80 | 0.38 | ||||||
| 3000 | 19.90 | 0.36 | ||||||
| 3400 | 21시 40분 | 0.33 | ||||||
| 4000 | 23.50 | 0.30 | ||||||
| 5000 | 26.80 | 0.26 | ||||||
| 6000 | 29.80 | 0.24 | ||||||
| 최대 감쇠 값은 공칭 감쇠 값의 105%입니다. | ||||||||
| 표준 및 주문 정보: | ||||||||
| 내화성 | IEC 60754-1,-2;IEC 60332-1,-2;IEC 61034-1,-2;IEC 60332-3-24 | |||||||
| RoHS | 준수 RoHS 2011/65/EU | |||||||
| 배달 시간 | 보증금을 받은 후 일반적으로 25일. | |||||||
| 마킹 | HELLOSIGNAL 1/2" 슈퍼 플렉시블 RF 동축 케이블 ××× M | |||||||
