안쪽 도선: | 구리 크래드 알루미늄 와이어 | 단열재: | 발포 페이 |
---|---|---|---|
외부 전도체: | 나선형인 물결모양 구리 튜브 | 재킷: | PE, 검정색 |
임피던스: | 50 Ω | 절연 전압: | 2.5 KV |

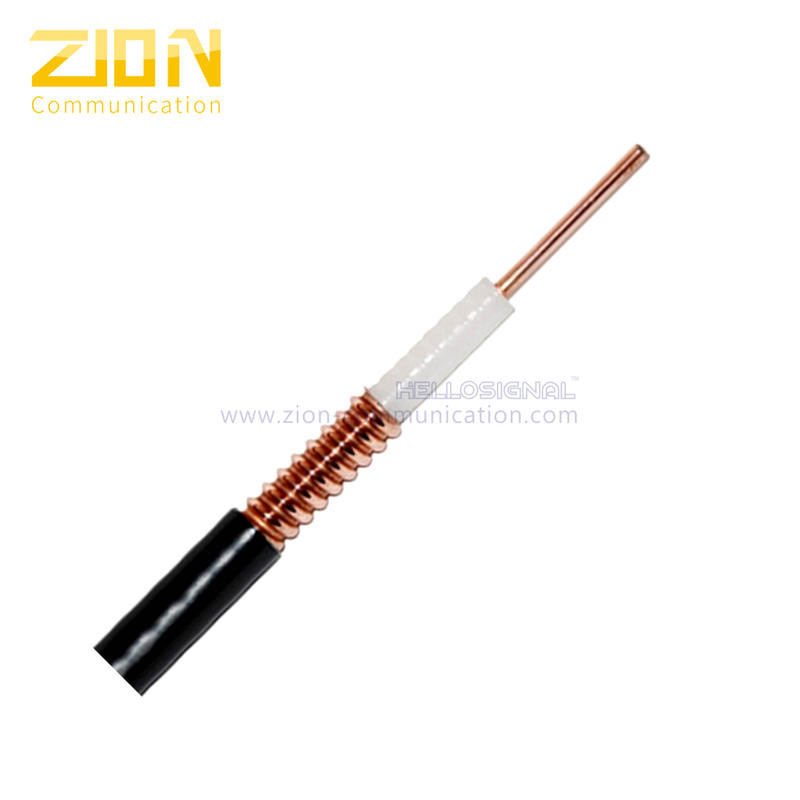

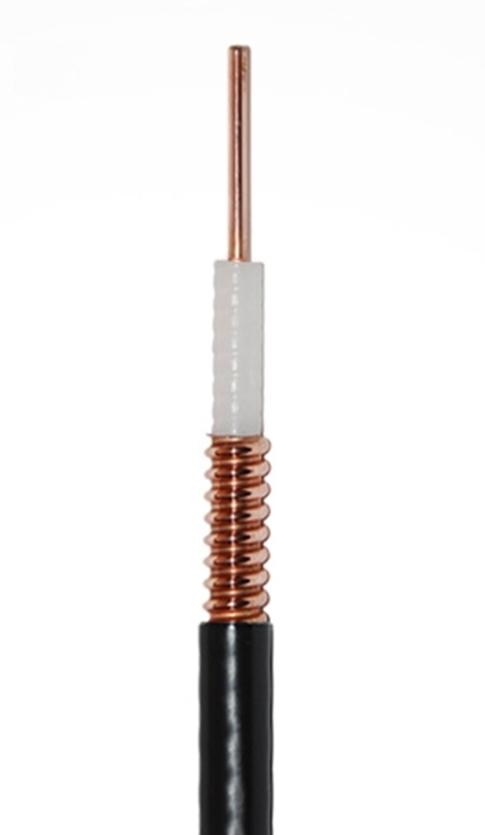

3/8" 최고 가동 가능한 나선형 물결 모양 동관 RF 50 옴 동축 케이블 NO.7101103 |
||
구성 매개변수: | ||
내부 지휘자 | 2.60±0.05mm 구리 클래드 알루미늄 와이어 | |
단열재 | 6.70±0.20mm 발포 PE | |
외부 지휘자 | 9.10±0.15mm나선형 골판지 동관 | |
재킷 | 10.20±0.20mm PE, 흑색 | |
재킷 두께 | >0.80mm | |
신청 | ||
전기적 특성: | ||
정전 용량 | 80pF/m | |
임피던스 | 50Ω | |
전파 속도 | 0.83 | |
피크 전력 등급 | 12.0KW | |
피크 전압 | 2.50KV | |
절연 저항 | >5000MΩ.km | |
절연 전압 | 2.5KV | |
내부 도체 DC 저항 | 5.00Ω/km | |
외부 도체 DC 저항 | 3.50Ω/km | |
VSWR | ||
800MHz-1000MHz | 1.1 | |
1700MHz~2500MHz | 1.1 | |
2500MHz-3000MHz | 1.15 | |
기계적 및 환경적 특성: | ||
굽힘 반경(단일 굽힘) | 12.5mm | |
굽힘 반경(반복 굽힘) | 25mm | |
작동 온도 범위 | -55~+85℃ | |
케이블 치수 | 10.20±0.20mm | |
감쇠(20℃): | ||
주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) |
100 | 4.18 | 1.90 |
200 | 5.96 | 1.3 |
450 | 9.14 | 0.87 |
800 | 12.32 | 0.64 |
900 | 13.15 | 0.60 |
1000 | 13.85 | 0.57 |
1500 | 17.35 | 0.45 |
1800년 | 19.2 | 0.41 |
2000년 | 20.30 | 0.39 |
2200 | 21.4 | 0.37 |
2400 | 22.50 | 0.36 |
2500 | 23 | 0.35 |
3000 | 25.20 | 0.31 |
주문 정보: | ||
마킹 | HELLOSIGNAL 3/8" 슈퍼 플렉시블 RF 동축 케이블 ××× M | |
패키지 | 목재 드럼 및 팔레트에 길이를 문의했습니다. | |
배달 시간 | 보증금을 받은 후 일반적으로 25일. | |
상표 | HELLOSIGNAL® 또는 OEM |
