안쪽 도선: | 구리 크래드 알루미늄 와이어 | 단열재: | 발포 페이 |
---|---|---|---|
외부 전도체: | 고리 모양 물결모양 구리 튜브 | 재킷: | PE, 검정색 |
임피던스: | 50 Ω | 절연 전압: | 2.2 KV |

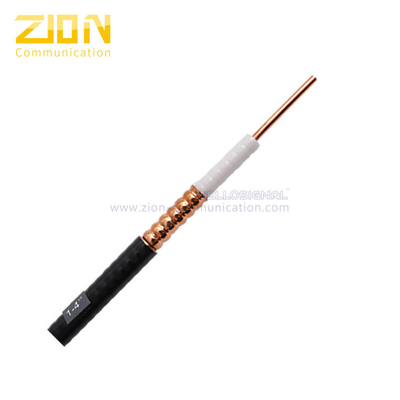

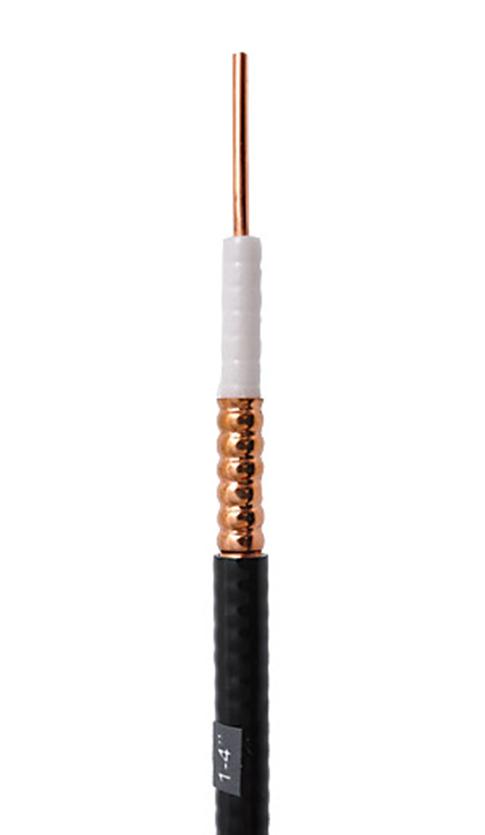

1/4" RF 파형 50옴 동축 케이블 NO.7101102 |
||
구성 매개변수: | ||
내부 지휘자 | 2.40±0.05mm 구리 클래드 알루미늄 와이어 | |
단열재 | 6.50±0.20mm 발포 PE | |
외부 지휘자 | 7.50±0.15mm 환형 파형 동관 | |
재킷 | 9.10±0.20mm PE, 흑색 | |
재킷 두께 | >0.60mm | |
신청 | ||
전기적 특성: | ||
정전 용량 | 76pF/m | |
임피던스 | 50Ω | |
전파 속도 | 0.88 | |
피크 전력 등급 | 11KW | |
피크 전압 | 0.83KV | |
절연 저항 | >5000MΩ.km | |
절연 전압 | 2.2KV | |
내부 도체 DC 저항 | 5.50Ω/km | |
외부 도체 DC 저항 | 3.70Ω/km | |
VSWR | ||
800MHz-1000MHz | 1.1 | |
1700MHz~2500MHz | 1.1 | |
2500MHz-3000MHz | 1.15 | |
기계적 및 환경적 특성: | ||
굽힘 반경(단일 굽힘) | 38mm | |
굽힘 반경(반복 굽힘) | 76mm | |
작동 온도 범위 | -55~+85℃ | |
케이블 치수 | 9.10±0.20mm | |
감쇠(20℃): | ||
주파수(MHZ) | 감쇠(dB/100m) | 평균 전력(KW) |
100 | 4.25 | 1.87 |
200 | 6.1 | 1.3 |
450 | 9.37 | 0.85 |
800 | 12.72 | 0.62 |
900 | 13.55 | 0.58 |
1000 | 14시 35분 | 0.55 |
1500 | 17.80 | 0.44 |
1800년 | 19.7 | 0.4 |
2000년 | 20.80 | 0.37 |
3000 | 26.1 | 0.3 |
주문 정보: | ||
마킹 | HELLOSIGNAL 1/4" RF 동축 케이블 ××× M | |
패키지 | 목재 드럼 및 팔레트에 길이를 문의했습니다. | |
배달 시간 | 보증금을 받은 후 일반적으로 25일. | |
상표 | HELLOSIGNAL® 또는 OEM |
