| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication |
| 모델 번호: | 섬유 광 감쇠기 |
| 최소 주문 수량: | 20 PC |
| 포장 세부 사항: | 10 PC / 플라스틱 백 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | 전신환 |
| 공급 능력: | 어떤 제한 |
| 작동 파장 (NM): | 1310-1550 | 삽입 손실 (DB): | ≤ 0.6 |
|---|---|---|---|
| 반환 손실 (DB): | ≥45 | 작동 온도 (℃): | -5 ~ +65 |
| 강조하다: | 섬유 광 감쇠기,광섬유 감쇠기 |
||
파장 범위 1310-1550nm 2/3/5/7/10 dB attenuation 옵션. APC/UPC 롤링과 함께 SC, LC, FC, ST 커넥터에서 사용할 수 있습니다.최적의 신호 관리를 위해 낮은 삽입 손실과 높은 반환 손실을 특징.
| 시온 코드 | 시온 설명 |
|---|---|

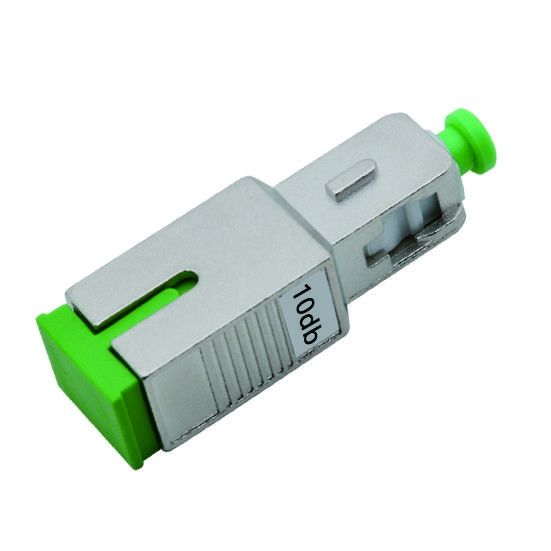

| 7236003 | SC/APC 10dB 광섬유 완화기 |
ZION COMMUNICATIONS의 광섬유 약화기는 광 신호 에너지를 줄이기 위해 설계된 광 장치입니다.그것은 과도한 입력 전력으로 인한 광 수신기에서 왜곡을 방지하기 위해 입력 광 전력을 약화합니다.수동 광학 구성 요소로서 광학 전력 성능을 디버깅하고 광섬유 장비를 캘리브레이트하고 광섬유 신호를 약화시키는 데 필수적입니다.
이 제품은 금속 이온으로 도핑 된 약화 섬유를 사용하여 필요한 수준에 광력을 정확하게 조정합니다. 주요 응용 분야는 다음과 같습니다:
시온 커뮤니케이션의 저압기는 높은 저압 정밀도, 낮은 추가 손실, 우수한 안정성, 넓은 작동 온도 범위를 특징으로 합니다.전문적인 응용 프로그램에서 그들을 이상적인 선택으로.
모듈식 잭 (RJ) 락 메커니즘을 가진 LC 섬유 인터페이스에서 사용됩니다. 라우터에서 SFP 모듈과 일반적으로 사용됩니다.
SC 섬유 인터페이스에 적용되며, RJ-45과 유사한 평면 디자인을 갖지만 얇은 구리 핀 대신 구리 기둥 접촉을 갖습니다.
금속 장갑 강화 및 턴버클 고정과 함께 FC 섬유 인터페이스에 적용됩니다. 일반적으로 ODF 유통 프레임에 사용됩니다.
둥근 껍질과 턴버클 고정과 함께 ST 섬유 인터페이스에 적용된다. 일반적으로 10Base-F 연결을 위해 섬유 유통 프레임에 사용됩니다.
| 매개 변수 | FC, SC, LC, ST |
|---|---|
| 작동 파장 (nm) | 1310년 ~ 1550년 |
| 삽입 손실 (dB) | ≤ 0.6 |
| 반환 손실 (dB) | ≥45 |
| 반복성 (dB) | ≤ 0.2 |
| 해상도 (dB) | ≤ 0.1 |
| 파장 의존적 손실 (dB) | WDL ≤ 0.3 (CorLBand) |
| 양극화 의존적 손실 (dB) | PDL ≤ 0.2 |
| 온도 의존적 손실 (dB) | TDL ≤ 0입니다.2 |
| 1~5dB 약화 허용량 (dB) | ±0.5 |
| 6~30dB 약화 용도 (nm) | ±10 |
| 짝짓기 지속성 (주기) | ≥ 1000 |
| 응답 시간 (dB/ms) | 3 |
| 약화 제어 정확도 (dB) | ±0.5 |
| 공급 전압 (DC) | ± 5V |
| 작동 온도 (°C) | -5 ~ +65 |
| 저장 온도 (°C) | -40 ~ +75 |
| 시온 코드 | 제품 코드 | 시온 설명 |
|---|---|---|
| 7237001 | ZC11FXAADXX | LC APC 여성에서 LC APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237002 | ZC11FXBBDXX | LC UPC 여성에서 LC UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237003 | ZC11FXCCDXX | SC APC 여성에서 SC APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237004 | ZC11FXDDDXX | SC UPC 여성에서 SC UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237005 | ZC12FXEEDXX | ST APC 여성에서 ST APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237006 | ZC11FXFFDXX | ST UPC 여성에서 ST UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237007 | ZC11FXGGDXX | FC APC 여성에서 FC APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237008 | ZC11FXHHDXX | FC UPC 여성에서 FC UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237009 | ZC11FXIIDXX | MU APC 여성에서 MU APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237010 | ZC12FXJJDXX | MU UPC 여성에서 MU UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237011 | ZC11FXKKDXX | E2000 APC 여성에서 E2000 APC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237012 | ZC11FXLLDXX | E2000 UPC 여성에서 E2000 UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB) |
| 7237013 | ZC12FXMMDXX | 8F MPO (여성) ~ MPO (남성) 광섬유 약화기 (1-20dB) |
| 7237014 | ZC11FXNNDXX | 12F MPO (여성) ~ MPO (남성) 광섬유 약화기 (1-20dB) |
| 7237015 | ZC11FXOODXX | 24F MPO (여성) ~ MPO (남성) 광섬유 약화기 (1-20dB) |
ZION 커뮤니케이션은 우리의 전문적인 R & D 팀에 의해 지원 된 포괄적인 OEM / ODM 서비스를 제공합니다. 사용자 정의 옵션은 다음을 포함합니다:
ST APC 여성에서 ST APC 남성 플러그인 고정 광섬유 약화기 (1-25dB)
SC UPC 여성에서 SC UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB)
SC APC 여성에서 SC APC 남성 플러그인 고정 광섬유 약화기 (1-25dB)
LC UPC 여성에서 LC UPC 남성 플러그인 고정 광섬유 약화기 (1-25dB)
LC APC 여성에서 LC APC 남성 플러그인 고정 광섬유 약화기 (1-25dB)
