섬유: | G.652.D, G.655, 50/125 um, 62.5/125 um | 중심 강도 부재: | GFRP |
---|---|---|---|
루즈 튜브: | 열가소성 물질 | 재킷: | PE |
메신저: | 꼼짝 못하게 된 강선 | 패키지: | 나무로 된 스풀, Φ280*280mm |
하이 라이트: | 두배 덮개 광섬유 형태 8,광섬유 형태 8 공기 설치 |

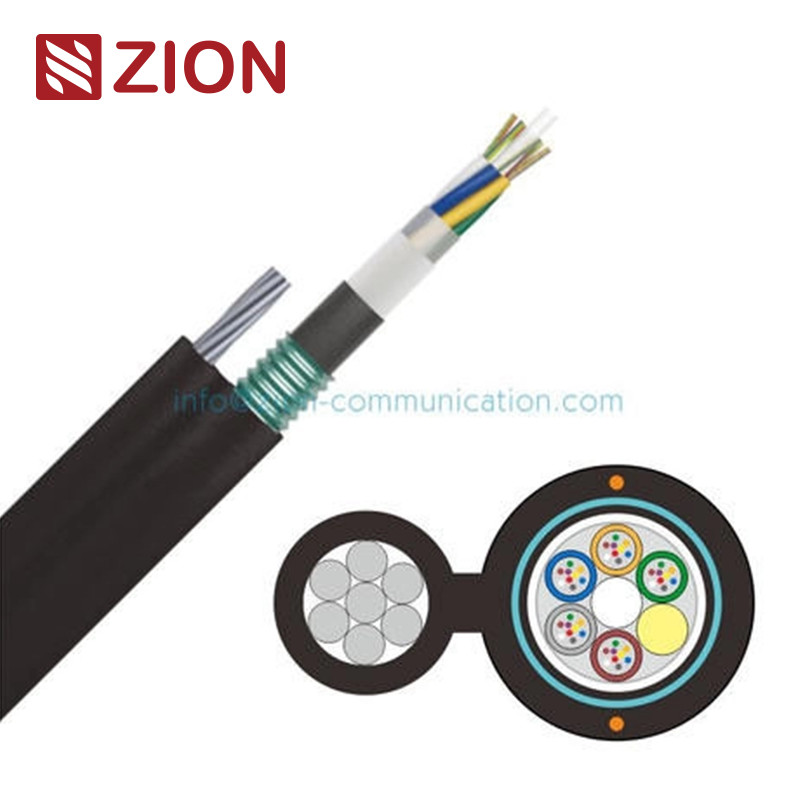

GYFC8Y53 FRP CSM 두배 덮개 공기 설치 Figure-8 자립한 광케이블
GYFC8Y53 FRP CSM 두배 덮개 공기 설치 광 케이블 |
|||||||||||||||||||||||||
애플리케이션 : | |||||||||||||||||||||||||
높은 내인장 높은 붕괴 저항 | |||||||||||||||||||||||||
설치와 접속을 위해 쉬운 반건조 핵심 설계 | |||||||||||||||||||||||||
자활하는 공기 설치 | |||||||||||||||||||||||||
특성 : | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125 um | 62.5/125 um | ||||||||||||||||||||||
희석 | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
대역폭 | @850nm | - | - | ≥500 마하즈 · 킬로미터 | ≥200 마하즈 · 킬로미터 | ||||||||||||||||||||
@1300nm | - | - | ≥1000 마하즈 · 킬로미터 | ≥600 마하즈 · 킬로미터 | |||||||||||||||||||||
편광 방식 분산 |
라이디비주얼 섬유 | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
설계 링크 값 (M=20,Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
기술 데이터 : | |||||||||||||||||||||||||
항목 | 내용 | 가치 | |||||||||||||||||||||||
섬유 번수 | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
루즈 튜브 | No.of tubes*fibres 퍼튜브 | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
외경 (밀리미터) | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||||||||
중심 강도 부재 | 재료 | FRP | |||||||||||||||||||||||
지름 (밀리미터) | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | ||||||||||||||||||||
코티드 CSM 지름 (밀리미터) | - | - | - | 4.2 | 4.8 | ||||||||||||||||||||
물 막음 재 | 재료 | 물 블럭킹 테이프 & 방사 | |||||||||||||||||||||||
내부 쉬스 | 두께 (밀리미터) | 명사 상당어 :1.0 | |||||||||||||||||||||||
갑옷 | 재료 | 물결 모양의 강철 줄자 | |||||||||||||||||||||||
조가선 | 구조와 지름 (밀리미터) | 7*1.6 | |||||||||||||||||||||||
외부 쉬스 | 두께 (밀리미터) | 명사 상당어 :2.0 | |||||||||||||||||||||||
대략 지름 (밀리미터)에게 전보를 치세요. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
케이블은 대략 (킬로그램 / 킬로미터에) 짓누릅니다. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
작동 온도 범위(C) | -40~+70 | ||||||||||||||||||||||||
인장 강도 Short/ 긴 용어(N) | 8000/2700 | ||||||||||||||||||||||||
분쇄 레지스타노에 개요 / 장기 (N/100mm) | 3000/900 | ||||||||||||||||||||||||
섬유와 튜브의 컬러 배열은 컬러 식별표에 명시됩니다. | |||||||||||||||||||||||||
다른 구조와 섬유 총수는 고객 요구 사항에 따라 또한 이용 가능합니다. |
