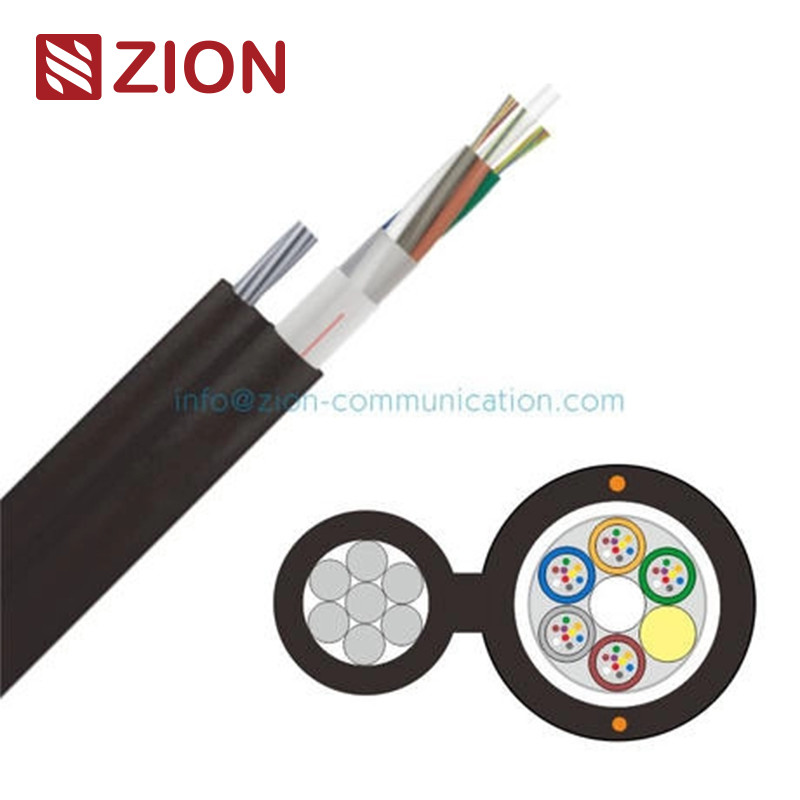

GYFTC8A FRP CSM 알루미늄 장갑 항공기 설치 그림-8 자부장 광 케이블

GYFTC8A

FRP CSM 알루미늄 장갑 항공기 설치 광섬유 케이블 그림-8 자부족

적용

높은 견고성
자부지식 항공 설비

광섬유 케이블의 특성 및 기술적 데이터

섬유 특성

G.652D (일체 모드):

• 약화:
  • @1310 nm: ≤0.36 dB/km
  • @1550 nm: ≤0.22 dB/km
• 포러레이션 모드 분산:
  • 각 섬유: ≤0.20 ps/√km
  • 설계 연결 값 (M=20, Q=0.01%): ≤0.1 ps/√km

G.655 (일체 모드):

• 약화:
  • @1310 nm: ≤0.40 dB/km
  • @1550 nm: ≤0.23 dB/km
• 포러레이션 모드 분산:
  • 각 섬유: ≤0.20 ps/√km
  • 설계 연결 값 (M=20, Q=0.01%): ≤0.1 ps/√km

50/125μm (멀티모드):

• 약화:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• 대역폭:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (멀티모드):

• 약화:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• 대역폭:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

기술 자료

1. 섬유수:24, 48, 72, 96, 144, 288 섬유로 구성되어 있습니다.

2. 느슨 튜브 구조:

   • 튜브 및 섬유의 수:
     • 24개의 섬유: 4개의 튜브 × 6개의 섬유
     • 48개의 섬유: 4개의 튜브 × 12개의 섬유
     • 72개의 섬유: 6개의 튜브 × 12개의 섬유
     • 96 섬유: 8개의 튜브 × 12개의 섬유
     • 144개의 섬유: 12개의 튜브 × 12개의 섬유
     • 288 섬유: 24 파이프 × 12 섬유.
   • 외부 지름: 구성을 따라 1.9mm ~ 2.4mm

3. 중부 강원대원:

   • 재료: FRP 또는 강철
   • 지름: 섬유 수에 따라 2.0mm에서 7.4mm까지 다양합니다.

4. 물 차단 물질:

   • 물 저항성을 보장하기 위해 화합물로 채워진 케이블

5. 수분 보호층:

   • 추가 보호를 위해 알루미늄 테이프

6. 메신저 와이어:

   • 구조: 7 × 1.6 mm 강도와 지원.

7. 껍질:

   • 두께: 명목 1.8mm

8. 케이블 크기와 무게:

   • 케이블 지름은 대략 10.2mm에서 19.5mm (주 케이블) 및 21.2mm에서 30.5mm (메신저 와이어 포함) 에서 다릅니다.
   • 무게 범위는 220 ± 10 kg/km에서 450 ± 10 kg/km입니다.

9. 기계적 성능:

   • 작동 온도 범위:-40°C에서 +70°C까지
   • 팽창 강도:
     • 단기: 8000N
     • 장거리: 2700N
   • 분쇄 저항:
     • 단기: 1000N/100mm
     • 장시간: 300N/100mm

10. 색상 배열:

    • 섬유 및 튜브 색상은 지정 된 식별 테이블을 따르고 있습니다.
