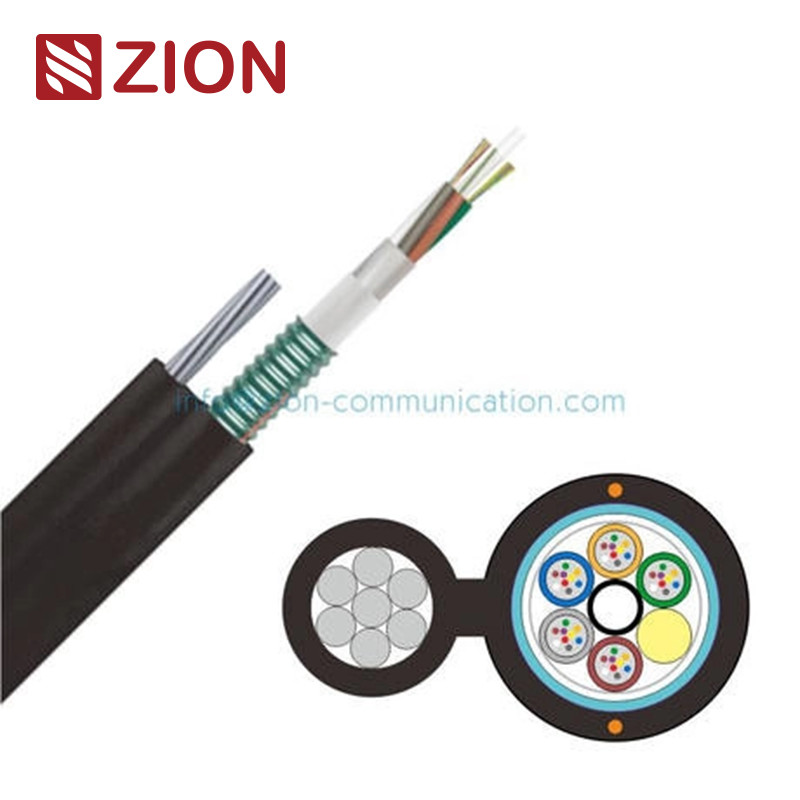

가벼운 무장한 자립하 형태 8 옵틱 케이블 (전 건조) GYFC8S

(완전히 건조한) GYFC8S 가벼운 장갑 자부장식 그림 8 광 케이블

GYFC8S

가벼운 아모레드 자부장 8 그림 케이블

적용

높은 팽창 저항력

높은 분쇄 저항력

자부지식 항공 설비

반 건조 코어 디자인, 설치 및 스플레이스를 쉽게

특징

당신이 제공한 정보에는광섬유 케이블그리고 그들의 다양한성능 사양다음은 주요 특징의 분포입니다.

섬유의 종류와 사양:

1. G.652D그리고G.655특정 약화 및 분산 특성을 가진 단일 모드 섬유의 종류이며, 종종 다양한 광 전송 시스템에서 사용됩니다.

   • G.652D표준 단일 모드 섬유로 약화율이 낮고 대부분의 일반 용도로 적합합니다.
   • G.655비제로 분산 이동 섬유로, 특히 분산 보상이 필요한 경우, 장거리, 고 용량 전송을 위해 설계되었습니다.

2. 멀티모드 섬유:

   • 50/125 μm그리고62.5/125 μm멀티모드 섬유에 대한 코어/클래딩 지름, 일반적으로 단거리 데이터 전송에 사용됩니다 (예: 건물이나 캠퍼스 환경에서).

약화 (신호 손실):

• G.652D그리고G.655:

  • 에850 nm그리고1300 nm이 두 종류의 섬유는≤3.0 dB/km.
  • 에1310 nm,G.652D약화량은≤0.36 dB/km, 그리고G.655가지고 있습니다≤0.40 dB/km.
  • 에1550 nm, 저하는≤0.22 dB/km에 대해G.652D그리고≤0.23 dB/km에 대해G.655.

• 멀티모드 섬유 (50/125μm 및 62.5/125μm):

  • 에850 nm, 저하는≤3.0 dB/km.
  • 에1300 nm, 약화 또한≤1.0 dB/km.

대역폭 (신호 전송 용량):

• 다모드 섬유:
  • 에850 nm,50/125 μm섬유는 대역폭이≥500MHz·km, 동안62.5/125 μm섬유는≥200MHz·km.
  • 에1300 nm,50/125 μm섬유는 대역폭이≥1000MHz·km, 동안62.5/125 μm섬유는≥600MHz·km.

극진 모드 분산 (PMD):

• 개별 섬유둘 다G.652D그리고G.655섬유는 편광 모드 분산 값이≤0.20 ps/√km.
• 디자인 링크 값 (M=20, Q=0.01%)둘 다G.652D그리고G.655섬유는 설계 연결 값이≤0.1 ps/√km.

광섬유 케이블에 대한 기술적 데이터:

다음 사양은광섬유 케이블각기 다른 섬유수와 구성으로:

• 섬유 셀 옵션: 24, 48, 72, 96, 144 섬유

• 풀 튜브:

  • 섬유 수당 튜브 수:
    • 24개의 섬유: 4개의 튜브 * 1개의 튜브당 6개의 섬유.
    • 48개의 섬유: 4개의 튜브 * 1개의 튜브당 12개의 섬유.
    • 72 섬유: 6개의 튜브 * 1개의 튜브당 12개의 섬유.
    • 96 섬유: 8개의 튜브 * 1개의 튜브당 12개의 섬유.
    • 144 섬유: 12개의 튜브 * 1개의 튜브당 12개의 섬유.

• 외부 지름:

  • 24개의 섬유: 1.9mm
  • 48, 72, 96 섬유: 2.4mm
  • 144 섬유: 2.4mm

• 중력 구성원:

  • 소재:FRP(섬유로 강화된 플라스틱)
  • 직경:20.0mm24/48 섬유의 경우2.6mm72/96/144 섬유의 경우

• 물 차단 물질:물 차단 테이프 및 가닥물의 침입에 대한 보호

• 갑옷:호러브제철 테이프기계적 보호용

• 메신저 와이어:7*1.6mm구조.

• 외면:

  • 두께:1.8mm명목입니다

• 케이블 직경:

  • 24개의 섬유: 대략 11.1mm * 22.1mm
  • 48개의 섬유: 대략 12.1mm * 23.1mm
  • 72 섬유: 대략 12.6mm * 23.6mm
  • 96 섬유: 대략 14.6mm * 25.6mm
  • 144 섬유: 대략 17.6mm * 28.6mm

• 케이블 무게:

  • 24개의 섬유: 280kg/km
  • 48개의 섬유: 310kg/km
  • 72 섬유: 330kg/km
  • 96 섬유: 370kg/km
  • 144 섬유: 440kg/km

• 작동 온도 범위-40°C ~ +70°C

• 팽창 강도:

  • 단기:8000N.
  • 장기적:2700 N.

• 분쇄 저항성:

  • 단기:2000N/100mm.
  • 장기적:600N/100mm.
