| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | CE, ROHS, VDE, UL |
| 모델 번호: | 극소 공기 삽입 섬유 기구 |
| 최소 주문 수량: | 10 킬로미터 |
| 포장 세부 사항: | 1000M 또는 2000M / 나무로 된 드럼 |
| 배달 시간: | 정상적으로 25 근무일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 0 달 |
| 광파이버: | 국제 전기통신 규격 위원회 G.652、G.657 국제전기기술위원회 60793-2-50 | 눈의 케이블: | IEC 60794-1-2、IEC 60794-5 |
|---|---|---|---|
| 패키지: | 1000M 또는 2000M / 나무로 된 드럼 | 인증: | CE, ROHS, VDE, UL |
| 하이 라이트: | 극소 에어 블로운 섬유 기구,IEC 60794-1-2 공기압 포설 광섬유 옵틱 케이블,국제 전기통신 규격 위원회 G.652 공기압 포설 광섬유 옵틱 케이블 |
||
극소 공기 삽입 섬유 기구 (MABFU) 공기압 포설 광섬유 옵틱 케이블
| 극소 공기 삽입 섬유 기구 (MABFU) | |||||||||||
| 도입 : | |||||||||||
| MABFU는 에어 블로운 섬유상 케이블의 주요 부분이고 그것이 실내 광섬유 케이블의 가장 인기 있는 제품입니다 유럽, 일본, 대한민국과 기타에서 세계 시장, 에스페셜들의 일반적 케이블링을 위해. MABFU는 가벼운 작은 직경과 대단히 유연성과 적절한 강성과 그것과 그것이 불어질 수 있는 상품입니다 5.0/3.5 밀리미터의 미도관. 섬유는 우수한 차원적이고 열이어서 공급하는 부드러운 아크릴레이트 수지로 코팅됩니다 게다가 섬유를 흡수하기 위한 안정성 수지가 섬유를 연결시킴에 있어 쉽게 벗겨질 수 있습니다. 외부 쉬스는 a입니다 낮은 마찰의 있는 열가소성 물질. 덮개의 표면은 전통적 광섬유 케이블의 표면과 비교하여, 특별한 홈으로 설계됩니다, 그것은 높은 수준의 보호구뿐 아니라, 완전한 취입 성능을 제공합니다. |
|||||||||||
| 특징과 혜택 : | |||||||||||
| ● 2,4,6,8과 12 섬유 선택. ● 안정적인 구조, 좋은 기계적이고 온도 성능. 브로잉 거리를 진보시키기 위해 특별한 홈으로 설계된 ●. 가벼운 ●와 적절한 강성, 반복 설치. 어떤 겔, 쉬운 스트리핑과 취급으로 설계되지 않는 ●. ● 더 좋은 비용 이점은 전통 산물과 비교했습니다. ● 완전한 부속물, 더 덜 인력, 더 낮은 설치 시간. |
|||||||||||
| 표준 : | |||||||||||
| 그렇지 않았다면 이 상술에 명시되지 않는다면, 모든 요구조건은 인가에 주로 있을 것입니다 다음과 같은 표준 기술 조건으로. |
|||||||||||
| 광파이버 : | 국제 전기통신 규격 위원회 G.652,G.657 국제전기기술위원회 60793-2-50 | ||||||||||
| 눈의 케이블 : | IEC 60794-1-2, 국제전기기술위원회 60794-5 | ||||||||||

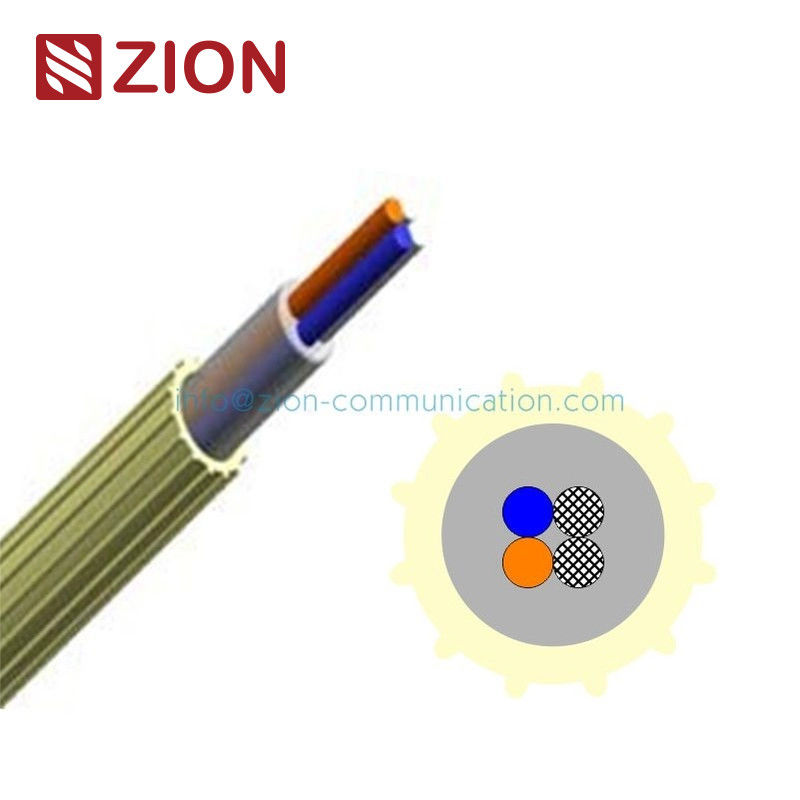

| 횡단면 : | |||||||||||
|
1, 광파이버 2, 수지 3,+2 채워진 피브스 4, 낮은 마찰 덮개 5, 홈 |
|||||||||||
| 기초적인 성능 | |||||||||||
| 섬유 총수 | 2가지 섬유 | 4가지 섬유 | 6가지 섬유 | 8가지 섬유 | 12가지 섬유 | ||||||
| 외경 (밀리미터) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| 중량 (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| 민 곡률 반경 (밀리미터) | 50 | 50 | 60 | 80 | 80 | ||||||
| 온도 | 저장 :-30C ~ +70C 작동 :-30C ~ +70C 설치 :-5C ~ +50C | ||||||||||
| 케이블 서비스 삶 | 25년 | ||||||||||
| 기록 : 저 2 섬유 유닛으로 입증하기 때문에, 2개 섬유 유닛의 구조가 2가지 채워진 섬유로 구성된다는 것이 권고됩니다 2가지 채워진 섬유로 스트리핑 능력이 브로잉 성과에서 채워진 섬유와 섬유와 그 하나 보다 더 낫습니다 |
|||||||||||
| 시험 매개 변수 | |||||||||||
| 섬유상 단위 희석 | |||||||||||
| 섬유상 | SM G.652D,G.657.A1 | ||||||||||
| 희석 | 0.40dB/km 최대 @1310nm | ||||||||||
| 0.30dB/km 최대 @1550nm | |||||||||||
| 브로잉 테스트 | |||||||||||
| 섬유 총수 | 2가지 섬유 | 4가지 섬유 | 6가지 섬유 | 8가지 섬유 | 12가지 섬유 | ||||||
| 시험 장비 | PLUMETTAZ :UM25, 에릭슨 :Ｆ, CATWAY :FBT-1.1 | ||||||||||
| 표준 도관 | 5.0/3.5 밀리미터 | ||||||||||
| 압력 | 7개 바 / 10 바 | ||||||||||
| 전형적 브로잉 거리 | 500m/1000 Ｍ | 500m/1000 Ｍ | 500m/1000 Ｍ | 500m/1000 Ｍ | 500m/800 Ｍ | ||||||
| 전형적 취련 시간 | 10 min/18min | 10 min/18min | 12 min/18min | 13 min/18min | 15 min/18 분 | ||||||
| 기계적 성능 | |||||||||||
| 테스트 | 표준 | 매개 변수 | 테스트 결과 | ||||||||
| 긴장 | EN 18700 A1/501 IEC 60794-1-2-E1 |
로드는 1×W입니다 | 추가적 희석 ≤0.05dB 테스트 뒤에 |
||||||||
| 굴곡 | IEC 60794-1-2--E11A | 데이터 독립적 접근 모형 40mm×3turns 20C에 있는 5가지 사이클 |
핵실험 뒤에, 추가적 희석 ≤0.05dB | ||||||||
| 분쇄 | IEC 60794-1-2-E3 | 100 엔, 60대 | 핵실험 뒤에, 추가적 희석 ≤0.05dB | ||||||||
| 모든 광학 테스팅은 1550 nm에 진행되었습니다 | |||||||||||
| 환경 성능 | |||||||||||
| 테스트 | 표준 | 매개 변수 | 테스트 결과 | ||||||||
| 온도 사이클 | IEC 60794-1-2-F1 | -30C, +70C, (2가지 사이클) |
테스트 동안, 절대적 희석 ≤0.5dB / 킬로미터 핵실험 동안, 추가적 희석 ≤0.1dB/km |
||||||||
| 물잠김상 | IEC 60794-5 | 물에서 1000 시간, 18C~22C |
(임시 사이클 뒤에 있는 테스트) ≤0.07dB/km 변화는 가치를 시작하기 위해 비교되었습니다 |
||||||||
| 온습도 사이클 | IEC 60068-2-38 | 25C, 65C, 25C, 65C, 25C,-10C, 25C |
테스트 동안, 절대적 희석 ≤0.5dB / 킬로미터 핵실험 동안, 추가적 희석 ≤0.1dB/km |
||||||||
| 모든 광학 테스팅은 1550 nm에 진행되었습니다 | |||||||||||
| 섬유 색상 코드 | |||||||||||
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 그레이 | 백색 | |||||
| 아니오. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| 색 | 빨강 | 검정색 | 노랑색 | 바이올렛 | 분홍색 | 물 | |||||
| 덮개 색 | |||||||||||
| ● 노랑색 | |||||||||||
| 배달 길이 | |||||||||||
| 허용한도로 표준 배달 길이는 1000m, 2000m, 3000m, 4000m, 6000m입니다의 - 0.5~+1%. 더 옵션을 위해 고객 서비스에 연락하세요. |
|||||||||||
| 패키징 | |||||||||||
| 팬에서 무료 코일링. | |||||||||||
| 섬유 총수 | 길이 (m) |
팬 사이즈 Φ×H (밀리미터) |
중량 (엄청납니다) (킬로그램) |
|
|||||||
| 2~4 섬유 | 2000 Ｍ | φ510 × 200 | 8.0 | ||||||||
| 4000 Ｍ | φ510 × 200 | 10.0 | |||||||||
| 6000 Ｍ | φ510 × 300 | 13.0 | |||||||||
| 6가지 섬유 | 2000 Ｍ | φ510 × 200 | 9.0 | ||||||||
| 4000 Ｍ | φ510 × 300 | 12.0 | |||||||||
| 8가지 섬유 | 2000 Ｍ | φ510 × 200 | 9.0 | ||||||||
| 4000 Ｍ | φ510 × 300 | 14.0 | |||||||||
| 12가지 섬유 | 1000 Ｍ | φ510 × 200 | 8.0 | ||||||||
| 2000 Ｍ | φ510 × 200 | 10.0 | |||||||||
| 3000 Ｍ | φ510 × 300 | 14.0 | |||||||||
| 4000 Ｍ | φ510 × 300 | 15.0 | |||||||||
