| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM or HELLOSIGNAL |
| 인증: | CE, RoHS, CPR,ETL, UL |
| 모델 번호: | 7112112 |
| 최소 주문 수량: | 30.5 KM |
| 포장 세부 사항: | 305M/Pull 박스, 305M/Wooden 스풀, 500M/Wooden 스풀 |
| 배달 시간: | 25 작업 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 0 달 |
| 지휘자: | 단단한 나동선 | 격리: | HDPE |
|---|---|---|---|
| 재킷: | PVC | 색상: | 회색/파랑/황색/녹색/더 |
| 패키지: | 305M/풀박스, 500M/나무드럼 | 심벌 마크: | OEM |

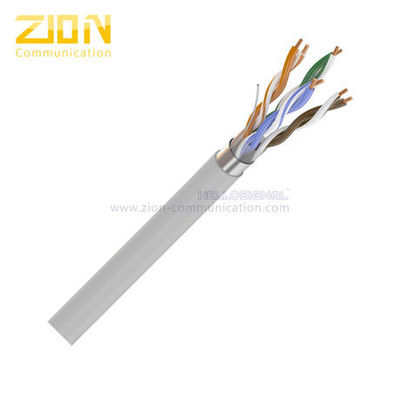

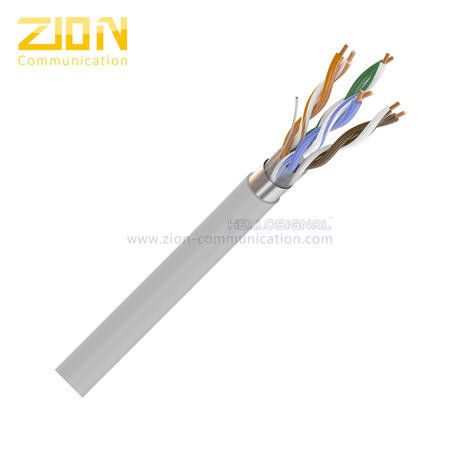

| 방패: | FTP, 차폐 연선 | 제품명: | F/UTP CAT5E |
| 커넥터: | RJ45 | ||
| 강조하다: | CPR는 Cat5e 쉴드된 케이블을 증명했습니다,PVC 재킷 CAT5E Ethernet 케이블,FTP Cat5e 쉴드된 케이블 |
||

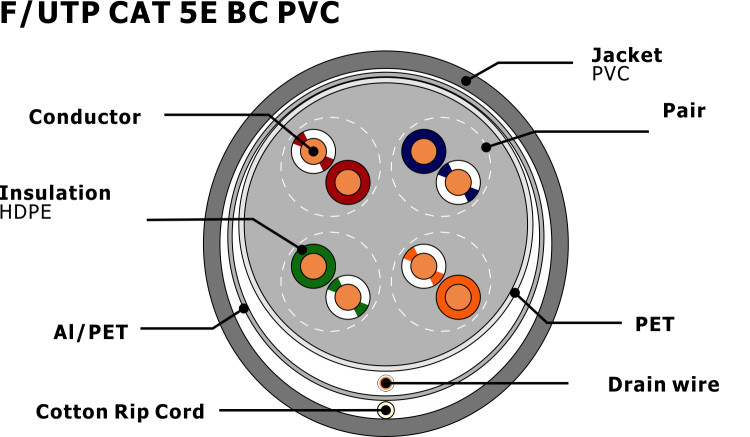

| 구성 요소 | 사양 |
|---|---|
| 도체 | 0.50±0.005mm 솔리드 연동 구리 |
| 쌍 | 4 쌍 |
| 절연 | 1.03±0.05 mm HDPE |
| 절연 색상 | 파랑-흰색/파랑, 주황-흰색/주황, 녹색-흰색/녹색, 갈색-흰색/갈색 |
| 차폐 1 | PET 호일 |
| 드레인 와이어 | 0.40±0.005mm TC/0.5mm CCS |
| 전체 차폐 | Al/PET 호일, 호일 면 바깥쪽 |
| 립코드 | 면 또는 섬유 |
| 외부 자켓 | 6.3±0.2 mm PVC |
| 매개변수 | 사양 |
|---|---|
| DC 저항 | ＜9.38 Ohms/100m @20℃ |
| DC 저항 불균형 | 5% @ 20℃ |
| 상호 커패시턴스 | 5.6 nF/100m |
| 특성 임피던스 | 1 - 100 MHz: 100±15 Ohms 100 - 350 MHz: 100±20 Ohms |
| 최대 주파수 | 100MHz |
| 커패시턴스 불균형 | 330 pF/100m |
| NVP | 63% |
| 지연 왜곡 | ≤ 45ns/100m |
| 속성 | 값 |
|---|---|
| 인장력 (최대) | ≥13.5Mpa |
| 굽힘 반경 (최소) | 자켓 OD의 8× |
| 작동 온도 | -20 ~ 80 ℃ (-4 ~ 167℉) |
| 주파수 (MHz) | RL (최소) (dB) | 삽입 손실 (최대) (dB/100m) | 전파 지연 (최대) (ns/100m) | 지연 왜곡 (최대) (ns/100m) | NEXT (최소) (dB) | PSNEXT (최소) (dB) | ELNEXT (최소) (dB/100m) | PSELNEXT (최소) (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.2 | 570.0 | 45.0 | 65.0 | 62.0 | 61.0 | 61.0 |
| 4 | 23.0 | 4.2 | 552.0 | 45.0 | 56.0 | 53.0 | 48.0 | 48.0 |
| 10 | 25.0 | 6.5 | 545.0 | 45.0 | 50.0 | 47.0 | 41.0 | 41.0 |
| 16 | 25.0 | 8.4 | 543.0 | 45.0 | 47.0 | 44.0 | 36.0 | 36.0 |
| 20 | 25.0 | 9.3 | 542.0 | 45.0 | 45.0 | 42.0 | 34.0 | 34.0 |
| 31.25 | 23.6 | 11.6 | 540.0 | 45.0 | 42.0 | 39.0 | 31.0 | 31.0 |
| 62.5 | 21.5 | 17.0 | 539.0 | 45.0 | 38.0 | 35.0 | 25.0 | 25.0 |
| 100 | 20.1 | 22.0 | 538.0 | 45.0 | 35.0 | 32.0 | 21.0 | 21.0 |
| 세부 정보 | 사양 |
|---|---|
| 표시 | HELLOSIGNAL NO.7112112 F/UTP CAT5e 4PR 0.5mm 구리 PVC ...305M |
| 내부 패키지 | 305m/스풀, 305m/릴 (또는 고객 요청에 따라) |
| 외부 패키지 | 컬러 박스, 팔레트 (또는 고객 요청에 따라) |
| 배송 시간 | 일반적으로 보증금 수령 후 25일 |
| 브랜드 | HELLOSIGNAL® 또는 OEM |
