| 원래 장소: | 한초우, 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL OR OEM |
| 인증: | UL, ETL, CE,CPR, RoHS |
| 모델 번호: | 7112322 번 |
| 최소 주문 수량: | 305M/Spool, 100개 스풀 |
| 포장 세부 사항: | 나무로 된 스풀, 통, 팔레트 |
| 배달 시간: | 일반적으로 25 작업 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 10000개 스풀 / 달, 3050KM/Month |
| 지휘자 수: | 4 쌍 | 유형: | u/ftp cat6a |
|---|---|---|---|
| 재킷: | PVC | 색상: | 블루/그레이/...... |
| 지휘자: | 베어 구리 | 어플리케이션: | 통신, 네트워킹, 텔레콤 / CATV, 광대역 접속, 통신 / CCTV / 컴퓨터 |
| 격리: | 폼 PE | 표준 1: | ISO/IEC 11801-1 Ed.1.0 |
| 표준 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | 표준 3: | UL444, UL1581, UL1666, IEC60332-1, EN50399 |
| 지원하다: | 10Gbase-t, 1000BASE-T | 방패: | U/FTP, 차폐형 |
| 강조하다: | 구리 전도체 Ｕ FTP CAT 6A,U/FTP CAT 6A 네트워크 케이블,500Mhz CAT 6A 네트워크 케이블 |
||

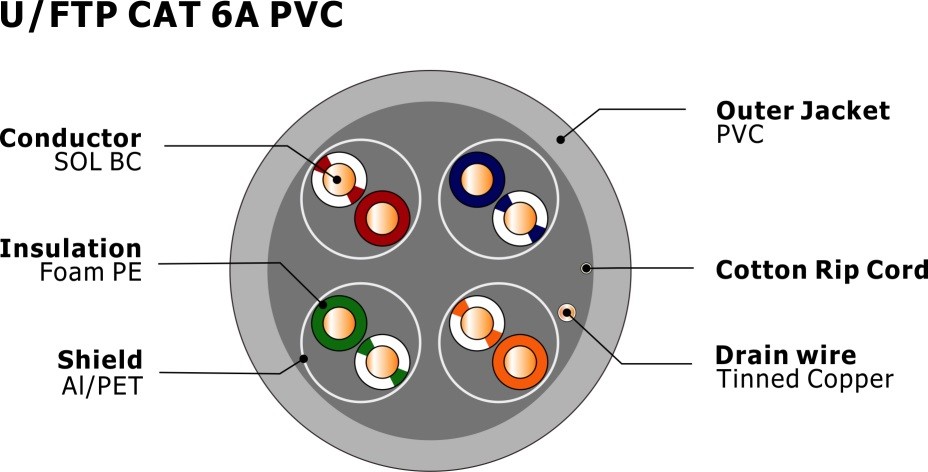

| 구성 요소 | 사양 |
|---|---|
| 도체 | 0.57±0.005mm 단선 연동 구리 |
| 쌍 | 4 쌍 |
| 절연 | 1.33±0.05 mm 폼 PE |
| 절연 색상 | 파란색-흰색/파란색, 주황색-흰색/주황색, 녹색-흰색/녹색, 갈색-흰색/갈색 |
| 실드 | AL/PET 호일, 100% 커버리지 (각 쌍 커버) |
| 드레인 와이어 | 0.40±0.005mm TC |
| 립코드 | 면 또는 섬유 |
| 외피 | 7.3±0.5 mm PVC |
| 매개변수 | 사양 |
|---|---|
| DC 저항 | <9.38 Ohms/100m @20℃ |
| DC 저항 불균형 | 4% @ 20℃ |
| 상호 정전 용량 | 5.6 nF/100m |
| 특성 임피던스 | 1-100 MHz: 100±15 Ohms | 100-200 MHz: 100±22 Ohms | 200-500 MHz: 100±32 Ohms |
| 최대 주파수 | 500MHz |
| 정전 용량 불균형 | 330 pF/100m |
| NVP | 67% |
| 지연 왜곡 | ≤ 45ns/100m |
| 주파수 (MHz) | RL 최소 (dB) | 삽입 손실 최대 (dB/100m) | 전파 지연 최대 (ns/100m) | 지연 왜곡 최대 (ns/100m) | NEXT 최소 (dB) | PS NEXT 최소 (dB) | ELNEXT 최소 (dB/100m) | PS ELNEXT 최소 (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| 매개변수 | 사양 |
|---|---|
| 표시 | HELLOSIGNAL NO.7112322 U/FTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (또는 고객 요청에 따라) |
| 내부 패키지 | 305m/스풀, 305m/릴 (또는 고객 요청에 따라) |
| 외부 패키지 | 컬러 박스, 팔레트 (또는 고객 요청에 따라) |
| 배송 시간 | 보증금 수령 후 일반적으로 25일 |
| 브랜드 | HELLOSIGNAL® 또는 OEM |
