내구성: | <0.3dB 일반 변경, 200회 결합 | 호환성: | ≤0.2dB |
---|---|---|---|
플러그인 시간: | ≤ 500 | 인장 강도: | >70N |
작동 온도(℃): | -40 ~ + 85°C |
시온 코드 | 시온 기술 | |||||||||||||||||||||||||||||||||||||||||||

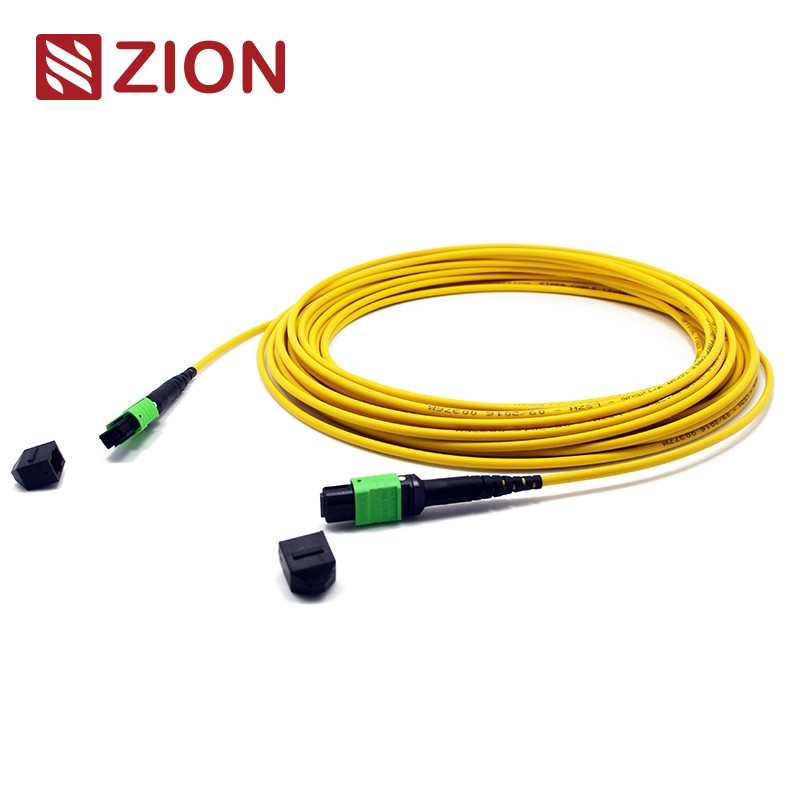

ZCM1152HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | |||||||||||||||||||||||||||||||||||||||||||
|
연결기의 산업표준 :
|
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
10G 파이버 채널 컴플라이언트 | ||||||||
40G와 100G IEEE 802.3 |
광학적 사양 :
Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
나세션 손실 (MPO) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
복귀 손실(MPO) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
내구성 | <0> | |||||||
호환성 | ≤0.2dB | |||||||
인장 강도 | >70N | |||||||
시간 -에 플러그 | ≤500 | |||||||
작동 온도 (C) | + 85' C에 대한 ·-40 |
특징 : | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
애플리케이션 : | ||||||||||||||||||||||||||||||||||||||||||||
|
Rules&Order 확인 정보를 명명하는 것 :
센코 MPO를 위한 푸쉬 풀 탭
MPO-MPO 12F 섬유 패치 코드 그림.
전체적 길이(L)(m) | 허용한도(CM)의 길이 | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40'+0.5% X L/-0 |
|
3 연결 방법은 옳은 MTP / MPO 극성을 유지하는 것을 돕습니다
Base-24 극성 솔루션
더 높은 대역폭에 대한 증가된 수요를 따라잡기 위해, 24 섬유 MTP / MPO 케이블은 100G 네트워크에 이동을 용이하게 하기 위해 도입됩니다. 그것은 섬유 번수를 감소시키는 똑같은 발자국에서 12 광 섬유 케이블 구축의 비중을 두배로 하고 더 적은 관로구와 향상되는 기류를 고려합니다. 그러나 base-24 MTP / MPO 케이블링의 극성 유지는 더 복잡합니다. OMC가 종류 A에게 (키-다운에 대한 키-업을) 권하 라고 MTP / MPO 트렁크가 전보를 칩니다. 우리의 타입 아드 타입 AF 카세트로, 더 이상의 A-투-A 패치 케이블에 대한 어떤 필요. 연결성 방법은 다음과 같은 그림에 설명됩니다 |
시온 통신의 뜨거운 트렁크 케이블
시온 코드 | 시온 기술 | |||||||
7236001 | ZCM1122HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236002 | ZCM1152HIA1X | MPO 여성 SM 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236003 | ZCM1127HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236004 | ZCM1157HLA1X | MPO 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236005 | ZCM1128HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236006 | ZCM1158HMA1X | MPO 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MPO 패치 코드 맞춘 미터에 대한 MPO 여성 | ||||||
7236007 | ZCM2122HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236008 | ZCM2152HIA1X | MTP 여성 SM 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236009 | ZCM2127HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236010 | ZCM2157HLA1X | MTP 여성 OM3 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236011 | ZCM2128HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 12 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 | ||||||
7236012 | ZCM2158HMA1X | MTP 여성 OM4 3.0 밀리미터 LSZH 24 섬유 MTP 패치 코드 맞춘 미터에 대한 MTP 여성 |
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
3. 다른 품질 수준. |
