중심 파장 (nm): | 1270~1610 또는 1271~1611 | 채널 스페이싱 (GHz): | 20 |
---|---|---|---|
채널 통과대역 (@-0.5dB 대역폭) (nm): | ≥13 | 방향성 (dB): | ≥50 |
손실 (dB)를 반환하세요: | ≥45 | (mW)를 취급하는 최대 전력: | 300 |
특징 |
애플리케이션 |
||||||||||||||||||||||||
· 저삽입 손실 | · 라인 모니터링 | ||||||||||||||||||||||||
· 광역 대역 | · WDM은 네트워킹합니다 | ||||||||||||||||||||||||
· 하이 채널 차단 | · 원거리 통신 | ||||||||||||||||||||||||
· 고안정성과 신뢰성 | · 셀 방식의 응용 | ||||||||||||||||||||||||
무료로 광학 경로에 · 에폭시 | · 광섬유 증폭기 | ||||||||||||||||||||||||
· 접속 네트워크 |
성능 명세 |
|||||||||||||||||||||||||
매개 변수 | 4개 채널 | 8개 채널 | 16개 채널 | ||||||||||||||||||||||
먹스 | 역다중화기 | 먹스 | 역다중화기 | 먹스 | 역다중화기 | ||||||||||||||||||||
중심 파장 (nm) | 1270~1610 또는 1271~1611 | ||||||||||||||||||||||||
채널 스페이싱 (GHz) | 20 | ||||||||||||||||||||||||
채널 통과대역 (@-0.5dB 대역폭) (nm) | ≥13 | ||||||||||||||||||||||||
라이스러션 손실 (dB) | ≤1.5 | ≤2.5 | 로우 <3> | ||||||||||||||||||||||
라이솔라션 (dB) | 인접합니다 | ≥30 | |||||||||||||||||||||||
인접하지 않습니다 | ≥40 | ||||||||||||||||||||||||
라이스러션 손실 온도 민감도 (dB) | ≤0.5 | ||||||||||||||||||||||||
사고 방식 온도 Shifting(nm/C) | ≤0.002 | ||||||||||||||||||||||||
편광 의존 손실량 (dB) | ≤0.2 | ||||||||||||||||||||||||
편광 모드 분산 (추신) | ≤0.1 | ||||||||||||||||||||||||
방향성 (dB) | ≥50 | ||||||||||||||||||||||||
손실 (dB)를 반환하세요 | ≥45 | ||||||||||||||||||||||||
(mW)를 취급하는 최대 전력 | 300 | ||||||||||||||||||||||||
작동 온도 (C) | -10~+70 | ||||||||||||||||||||||||
저장 온도 ( C) | -40~+85 | ||||||||||||||||||||||||

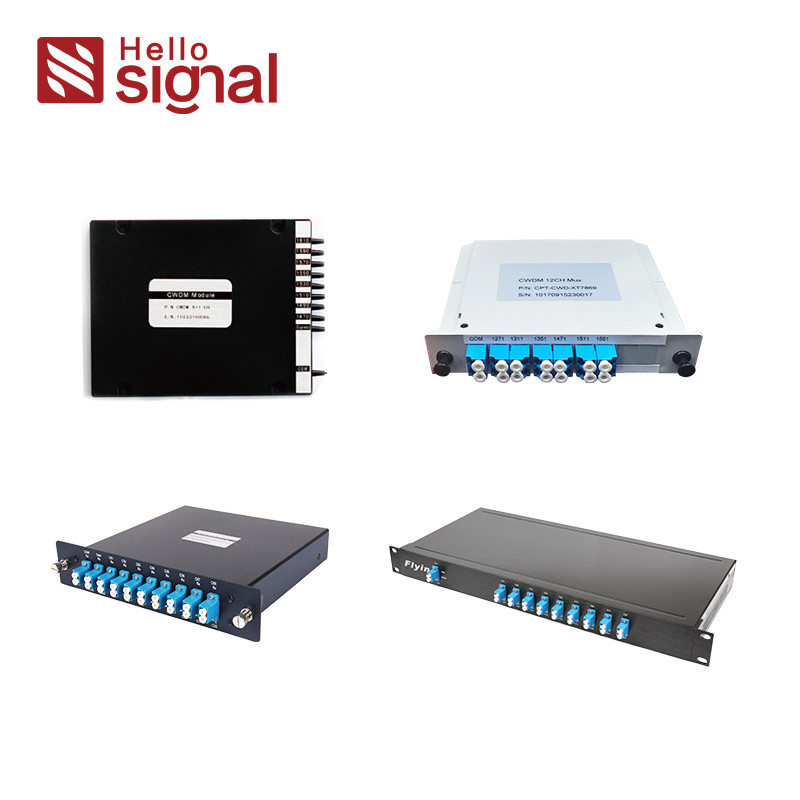

패키지 치수 (밀리미터) | L100 X W80 xH10 | L120 X W80 X H18 | |||||||||||||||||||||||
19"1U 랙 마운트 | |||||||||||||||||||||||||
위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 상술은 주의 없이 변할 수 있습니다. |
명령 정보 |
|||||||||||||||||||||||||
CWDM | □ | □□ | □□ | □ | □ | □ | □ | ||||||||||||||||||
채널 스페이싱 | 채널 수 | 1번째 채널 | 패키지 | 파이버 직경 | 화이버 길이 | 연결기 | |||||||||||||||||||
C=20nm | 04=4 채널 | 27=1270nm | 1=ABS 박스 모듈 | 0=250μm | 1=1m | O=None | |||||||||||||||||||
08=8 채널 | ...... | 2=Rackmount | 1=900μm | 2=2m | 1=FC/APC | ||||||||||||||||||||
16=16 채널 | 47=1470nm | 3=LGXBoX | 2=2.0mm | S=Specify | 2=FC/UPC | ||||||||||||||||||||
18=18 채널 | 49=1490nm | 4=Insert는 권투합니다 | 3=3.0mm | 3=SCI/APC | |||||||||||||||||||||
N=N 채널 | ...... | 5=Specify | 4=SC/UPC | ||||||||||||||||||||||
61=1610nm | 5=LC/APC | ||||||||||||||||||||||||
6=LC/UPC | |||||||||||||||||||||||||
7=ST | |||||||||||||||||||||||||
s=Specify |
