| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 모델 번호: | PLC 분배기 |
| 최소 주문 수량: | 20 PC |
| 포장 세부 사항: | 10 PC / 플라스틱 백 |
| 배달 시간: | 정상적으로 25 일 후는 저장고를 받았습니다. |
| 지불 조건: | 전신환 |
| 공급 능력: | 어떤 제한 |
| 작동 파장 (nm): | 1260~1650nm | 화이버 길이: | 1m |
|---|---|---|---|
| 작동 온도 (C): | -40 ~ 85 | 접속구의 형태: | SC / 자동 위상 조정, SC / UPC, LC FC 거리 |
| 하이 라이트: | 섬유 광학 분배기,plc 광 분배기 |
||

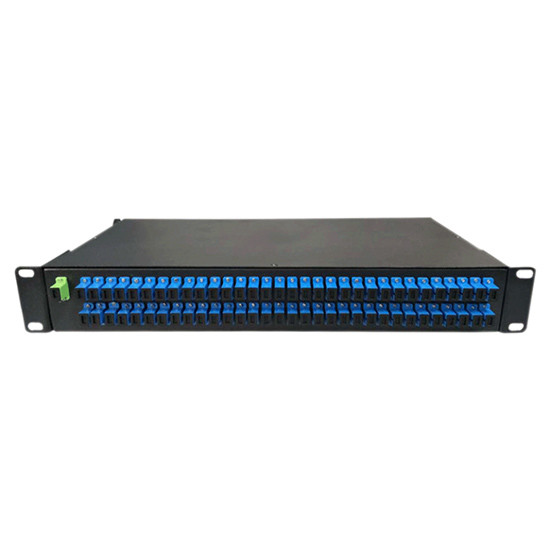

| PLC 분배기 타입 | 1×64 PLC 분배기 | ||||||||
| 구성 유형 | 1×64 | ||||||||
| 작동 파장 (nm) | 1260~1650nm | ||||||||
| 화이버 길이 | 1m | ||||||||
| 방향성 (≥) dB | 55 | ||||||||
| 패키지 방식 | 19″ 랙은 ODF를 탑재했습니다 | ||||||||
| 섬유형 | 단일모드 G657A1 또는 G652D | ||||||||
| 파이버 직경 | 0.9 mm,2.0mm,3.0mm | ||||||||
| 편광 의존 손실량 (≤) dB | 0.4 | ||||||||
| 파장 의존 손실 (≤) dB | 0.8 | ||||||||
| 전형적 삽입 손실 (≤) dB | 19.7 | ||||||||
| 삽입 손실 (≤) dB | 21.2 | ||||||||
| 균일 손실 (≤) dB | 2.5 | ||||||||
| 작동 온도 (C) | -40 ~ 85 | ||||||||
| 저장 온도 (C) | -40 ~ 85 | ||||||||
| 실링 패키지 차원 (밀리미터) | 485*75*195 | ||||||||
| 접속구의 형태 | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||||||||
| 브랜드 | HELLOSIGNAL® 또는 OEM | ||||||||
| 배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | ||||||||
| MOQ | 20 PC | ||||||||
PLC 분배기 1×64 블록 없는 작은 스틸 튜브 종류 광섬유 PLC 분배기, 단일모드, 900μm SC / APC 연결기. 평면 도파로 (PLC) 분배기는 실리카 광도파로 기술을 사용하여 제조되는 일종의 광학력 관리 장치입니다. 그것은 작은 사이즈, 높은 신뢰도, 넓은 작동 파장 범위와 좋은 채널 대 채널 균일성을 특징으로 하고, 광 신호 전력 분할을 실현하기 위해 넓게 PON 망에서 사용됩니다.후이유안은 특수 응용을 위해 맞춰지는 1xN과 2xN 분배기 제품의 전체 시리즈를 제공합니다. 모든 제품은 GR-1209-CORE와 GR-1221-CORE 요구를 만납니다.
| 매개 변수 | 1개 Ｘ 엔 PLC 분배기 ; 2개 Ｘ 엔 PLC 분배기 | ||||||||
| 매개 변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| 작동 사고 방식(MM) | 1260~1650 | ||||||||
| 섬유형 | G657A1 또는 주문 제작됩니다 | ||||||||
| 삽입 손실 (dB) (P/S 등급) |
1 Ｘ 엔 | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 2 Ｘ 엔 | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
| 균일 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
| PDL(dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
| 손실 (dB)를 반환하세요 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| 방향성 ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| 파장 의존 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
| 화이버 길이 (m) | 1m 또는 주문 제작됩니다 | ||||||||
| 온도 안정성 (- 20~+80' Ｃ) | < 0=""> | ||||||||
| 작동 온도 ('Ｃ) | - 20~+80 | ||||||||
| 저장 온도 ('Ｃ) | - 40~+80 | ||||||||
| (mW)를 제공하는 최대 전력 | 500.0 | ||||||||
주목하세요 :위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 연결기마다 추가적 0.2dB 손실을 추가하세요.
| A | 비 | Ｄ | Ｆ | Ｆ | |||||
| 공항 | 패키지 | 파이버 직경 | 화이버 길이 | 연결기 | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS 박스 모듈 4=lnsert는 권투합니다 5=Pallet은 타이핑합니다 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
