관리인: | CCS | 유전체: | 발포 페이 |
---|---|---|---|
실드 1: | 알 포일 | 실드 2: | 알루미늄 끈목 |
재킷: | CMR 평가된 PVC | 색: | 검정 또는 흰색 |
패키지: | 305M, 1000FT, 나무로 되는 권선, 판지 | ||
하이 라이트: | 쿼드에 의하여 보호되는 동축 케이블,rg6 쿼드 방패 동축 케이블 |

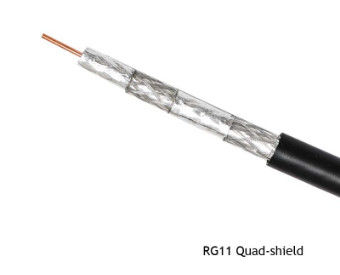

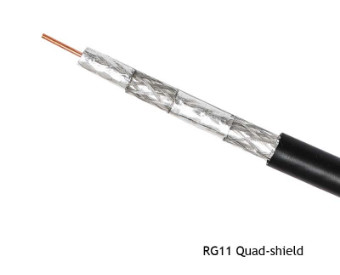

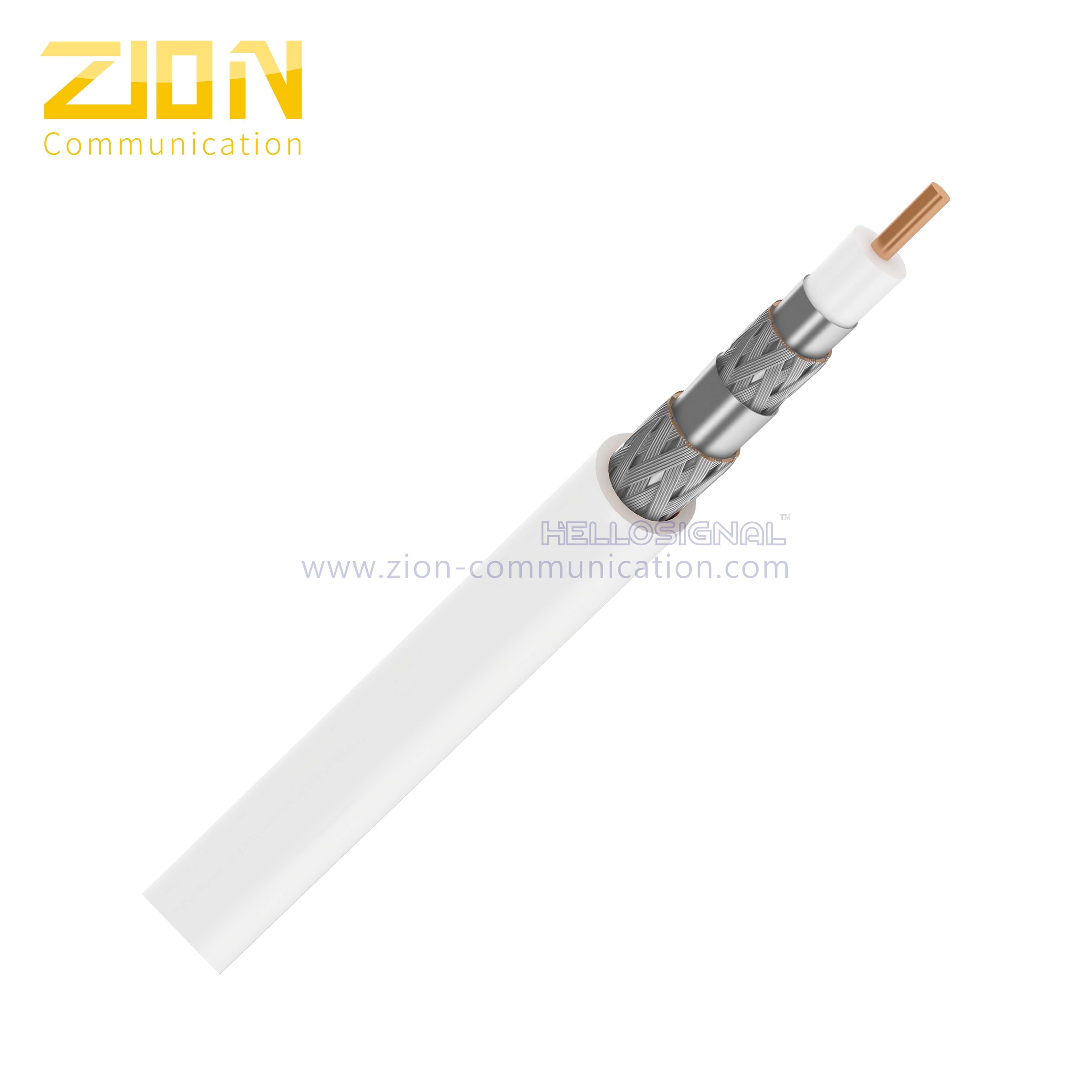

CMR 평가된 PVC 재킷과 14 AWG CCS 관리인 RG11 동축 케이블 쿼드 차폐
CATV 동축 케이블에 대하여 더 자세히 알기 위해 우리의 공식 사이트를 방문하세요
https://www.zion-communication.com/catv-coaxial-cable-products-catalog.html
빠른 세부 사항 :
기술 :
CMR 평가된 PVC를 땋는 KT2099 RG11 쿼드 차폐 동축 케이블 60%와 40% AL
CATV의 특정 유형이 동축 케이블이, 시온 통신에 의해) RG11Produced는 완벽합니다
디지털 케이블과 스아탈리트와 아트테나스와 통신 시스템. RG11은 특성을 가집니다
75 오옴의 임피던스. 생산하기 위해 최고 원료와 최고 근로자를 사용하는 시온 통신
응용에서 고성능을 충족시키기 위한 RG11. RG11은 500FT/1000FT에서 싸여집니다
나무로 된 플라스틱 / 감기고, 바라는 것은 상태 스풀과 더 쉬운 운반을 보호하기 위한 팔레트에.
좋은 관리 방법 때문에, 시온 통신의 RG11에 대한 가격은 높지 않습니다
우리의 품질은 정말로 높습니다.
애플리케이션 :
RF 신호 전송에 적합합니다
■ CATV
■ MATV
■ CCTV
■ 로컬 에어리어 네트워크
■ 디지털 영상
■ 안테나
PVC CMR 또는 CMG 1000ft를 땋는 KT2099 RG11 쿼드 차폐 동축 케이블 14AWG CCS AL |
||
구성 매개 변수 : | ||
안쪽 도선 | 0.064"/1.63mm/14AWG | 동 피복강 |
유전체 | 0.280"/7.11mm | 발포 페이 |
차폐 1 | 0.287"/7.29mm | 사로잡힌 알루미늄 폴리프로필렌 |
차폐 2 | 60% 적용 범위 | 알루미늄 편조선 |
차폐 3 | (비접합됩니다) | 알루미늄 라미네이트된 테이프 |
차폐 4 | 40% 적용 범위 | 알루미늄 편조선 |
재킷 | 0.407 ±0.006 /10.34±0.15mm | PVC CMR 또는 CMG (UL) |
재킷 두께 | 0.037"/0.94mm | |
애플리케이션 | 긴 CATV 주행 길이에 사용하기 위해 | |
전기 특성 : | ||
안쪽 도선 저항 | 맥스. 20C에 있을 것입니다<> | |
전기 용량 | 52 ±3 pF/m 15.85 ±1 pF/ft | |
임피던스 | 75 ± 3 Ω | |
반사 특성 | 5와 1000MHz 사이 : > 22dB | |
전파 속도 | 0.85 | |
스파크 코일 테스트 (VAC) | 4 | |
희석(20C) : | ||
주파수 (MHZ) | 맥스 Attenuation(dB/100ft) | 맥스 희석 (dB/100m) |
5 | 0.38 | 1.25 |
55 | 0.96 | 3.15 |
83 | 1.18 | 3.87 |
187 | 1.75 | 5.74 |
211 | 1.90 | 6.23 |
250 | 2.05 | 6.72 |
300 | 2.25 | 7.38 |
350 | 2.42 | 7.94 |
400 | 2.60 | 8.53 |
450 | 2.75 | 9.02 |
500 | 2.90 | 9.51 |
550 | 3.04 | 9.97 |
600 | 3.18 | 10.43 |
750 | 3.65 | 11.97 |
865 | 3.98 | 13.05 |
1000 | 4.35 | 14.27 |
기계적이고 환경적 특성 | ||
케이블 벤드 반지름 | 10 배 케이블 직경 | |
작동 온도 범위 (PVC) | -20 내지 75 C | |
케이블 차원 | 0.41 ±0.006 /10.39±0.15 밀리미터 PVC CMR 또는 CMG (UL) | |
순서 정보 : | ||
마킹 |
시온 통신 KT2096 RG11 60% 사로잡힌 40% Non.Bonded PVC CMR 또는 CMG (UL) CATV 동축 케이블 ×× M/FT |
|
패키지 | 500FT/Pull 박스, 1000FT/Wooden 스풀, 팔레트 | |
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. |
경쟁 우위 :
최종 생산품에 대한 원료, 우리의 1는 우리의 제품 품질을 유지하기 위해 강렬한 품질 체크를 수행합니다 :
A, 수입 재료는 QC에 의해 면밀히 살피었습니다.
프로세스 컨트롤을 제조한 비
C : 노동자들은 매월 매일 / 주간지 /를 훈련시켰습니다
D : 각각 작업장에 있는 작업 명령어 설명서
E : 구현된 5S 시스템
F : 기계 관리 절차
G : 품질 관리와 최종점검
QC 직원은 자재, 공정 생산물을 확인할 것입니다
그리고 상술 또는 시험 절차에 따른 최종 생산품.
2, 요소 기술을 보강하고 개발하는 것의 우리의 R&D 노력 센터
고객들과 시온 대화를 위해 미래 성장과 성공을 지원할 필요가 있었습니다.
3, 우리가 고객들이 긴급 필요를 가지고 있다는 것을 압니다.
우리는 고객들과 서로 작용하도록 효과적인 교류에 숙련됩니다.
공급하기 위해 신속하 서비스합니다, 우리가 당신 7*24를 위한 대답 할 수있는 시간.
4, 우리가 빨리 그리고 전문적으로 인콰이어에 대해 책임을 질 수 있습니다
약간 케이블, 연결기와 어셈블레스가 일 수 있는 5, 1000 이상은 우리로부터 생산하고, 조직했습니다
6, 인타임 배달
