홈 > 제품 소개> MPO MTP> 24F MTP-LC OM4 광섬유 해운스 케이블, 고밀도 데이터 센터용 2.0mm 직선 설계

24F MTP-LC OM4 광섬유 해운스 케이블, 고밀도 데이터 센터용 2.0mm 직선 설계

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
내구성: <0.3dB일반적인 변화, 200회 결합 상호 교환 성: 0.2dB 이하
인서트-풀 테스트: 600회 이상, IL＜0.5dB 인장강도: >70N
작동 온도(℃): -40 ~ + 85°C
강조하다:

24F MTP-LC 하네스 케이블

,

OM4 광섬유 하네스 케이블

,

2.0mm MTP 광섬유 케이블

제품 설명

24F MTP OM4 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블

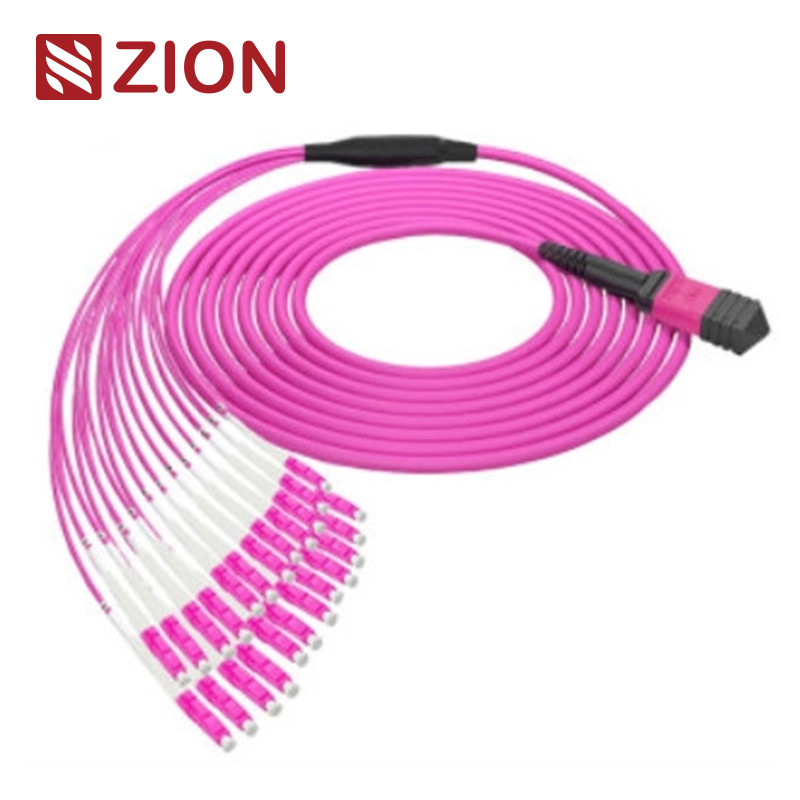

24F MTP-LC OM4 광섬유 해운스 케이블, 고밀도 데이터 센터용 2.0mm 직선 설계 0
Zion 제품 정보
Zion 코드: ZCM21A58HAAX
Zion 설명: 24F MTP OM4 광섬유 MTP-LC 2.0mm 스트레이트 하네스 케이블
제품 개요
MTP 커넥터는 고밀도 광섬유 애플리케이션을 위해 설계된 다중 섬유 푸시온 커넥터입니다. 이 24코어 MTP 암-12 LC 듀플렉스 하네스 케이블은 40G QSFP+ PLR4-10G SFP+ LR 광학 장치 직접 연결 및 고밀도 데이터 센터 환경에 최적화되었습니다.
MTP 커넥터는 EIA/TIA-604-5 규정에 따라 표준화되었으며 코어 수, 성별(수/암) 및 연마 유형(PC 또는 APC)으로 구분됩니다.
산업 표준 준수
MTP 커넥터 표준
MTP 단일 모드 참조: EIA/TIA-604-5
MTP 단일 모드 하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠(표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠(초저 손실 MTP)
MTP 다중 모드 참조: EIA/TIA-604-5
MTP 다중 모드 하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠(표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠(표준 및 초저 손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠(표준 손실 MTP)
  • IEC 표준 IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982 준수; TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3
기타 커넥터 표준
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973 등
  • E2000: IEC61754-15
사용 가능한 섬유 유형
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
광학 사양
삽입 손실
MTP(IEC 61300-3-34) 단일 모드(APC 8도 연마): 표준 손실: ≤0.75dB(최대), ≤0.50dB(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
MTP(IEC 61300-3-34) 다중 모드(PC 플랫 연마): 표준 손실: ≤0.6dB(최대), ≤0.50(일반); 초저 손실: ≤0.35dB(최대), ≤0.20dB(일반)
LC/SC/FC/ST(IEC 61300-3-6) 단일 모드(APC 8도 연마): ≤0.3dB
LC/SC/FC/ST(IEC 61300-3-6) 다중 모드(PC 플랫 연마): ≤0.3dB
반사 손실
MTP 단일 모드(APC 8도 연마): ≥60dB
MTP 다중 모드(PC 플랫 연마): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
성능 사양
  • 내구성: <0.3dB 일반적인 변화(200회 결합)
  • 상호 교환성: ≤0.2dB
  • 삽입-당김 테스트: 500회, IL＜0.5dB
  • 인장 강도: >70N
  • 플러그인 횟수: >600
  • 작동 온도 단일 모드(APC): -40°C ~ +85°C
주요 특징
  • 낮은 삽입 손실, 높은 반사 손실
  • 4, 8, 12 및 24개의 섬유 종단이 있는 MT 기반 다중 섬유 커넥터
  • 섬유 대량 종단을 위한 경제적인 솔루션
  • 저손실 및 표준 손실 SM 및 MM 애플리케이션용으로 설계됨
  • 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 사용 가능
  • 섬유 유형, 연마 유형 및 커넥터 등급을 구별하기 위한 색상으로 구분된 하우징
  • 우수한 반복성 및 교환성
MPO/MTP 케이블 장점
  • 고품질 - 문서화 및 품질 관리를 위해 공장에서 사전 종단 처리, 테스트 및 테스트 보고서와 함께 포장
  • 공간 절약 - 작은 직경은 케이블 부피를 줄이고 데이터 센터의 에어컨 상태를 개선합니다.
  • 시간 효율성 - 플러그 앤 플레이 디자인으로 설치 시간을 크게 줄입니다.
응용 분야
100GBASE-SR10 CXP/CFP 상호 연결 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터 환경용으로 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다. 이 24 섬유 하네스 케이블은 (12) SFP+를 MTP 어댑터 패널 및 MTP 트렁크에 연결하는 데 사용됩니다.
모든 MTP 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MTP 파이버 패치 케이블은 세 가지 주요 영역에서 사용됩니다.
  • 고밀도 데이터 센터 환경
  • 건물에 대한 섬유 애플리케이션
  • 섬유 장비의 내부 커넥터 애플리케이션
24F MTP-LC OM4 광섬유 해운스 케이블, 고밀도 데이터 센터용 2.0mm 직선 설계 1 24F MTP-LC OM4 광섬유 해운스 케이블, 고밀도 데이터 센터용 2.0mm 직선 설계 2
관련 제품
Zion Communication의 Hot MTP-LC 스트레이트 하네스 케이블:
  • 7236037 ZCM11A12HIA: 8F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236038 ZCM11A22HIA: 12F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236039 ZCM11A52HIA: 24F MPO SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236040 ZCM11A17HAA: 8F MPO OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236041 ZCM11A27HAA: 12F MPO OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236042 ZCM11A57HAA: 24F MPO OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236043 ZCM11A18HMA: 8F MPO OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236044 ZCM11A28HMA: 12F MPO OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236045 ZCM11A58HMA: 24F MPO OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236046 ZCM21A12HIA: 8F MTP SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236047 ZCM21A22HIA: 12F MTP SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236048 ZCM21A52HIA: 24F MTP SM 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236049 ZCM21A17HAA: 8F MTP OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236050 ZCM21A27HAA: 12F MTP OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236051 ZCM21A57HAA: 24F MTP OM3 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236052 ZCM21A18HMA: 8F MTP OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236053 ZCM21A28HMA: 12F MTP OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
  • 7236054 ZCM21A58HMA: 24F MTP OM4 광섬유 MPO-LC 2.0mm 스트레이트 하네스 케이블
포장 및 사용자 정의
표준 포장에는 보호 상자에 레이블이 부착되고 표시된 광섬유 케이블이 포함됩니다. 표준 상자 크기: 34*22*15cm; 44*34*24cm; 54*39*34cm(크기는 수량에 따라 다름).
OEM/ODM 서비스 제공
  • 케이블 색상, 인쇄 및 재킷 재료 사용자 정의
  • OEM 라벨, 식별 링, 케이블 라벨 및 배송 마크
  • 다양한 품질 수준 사용 가능
