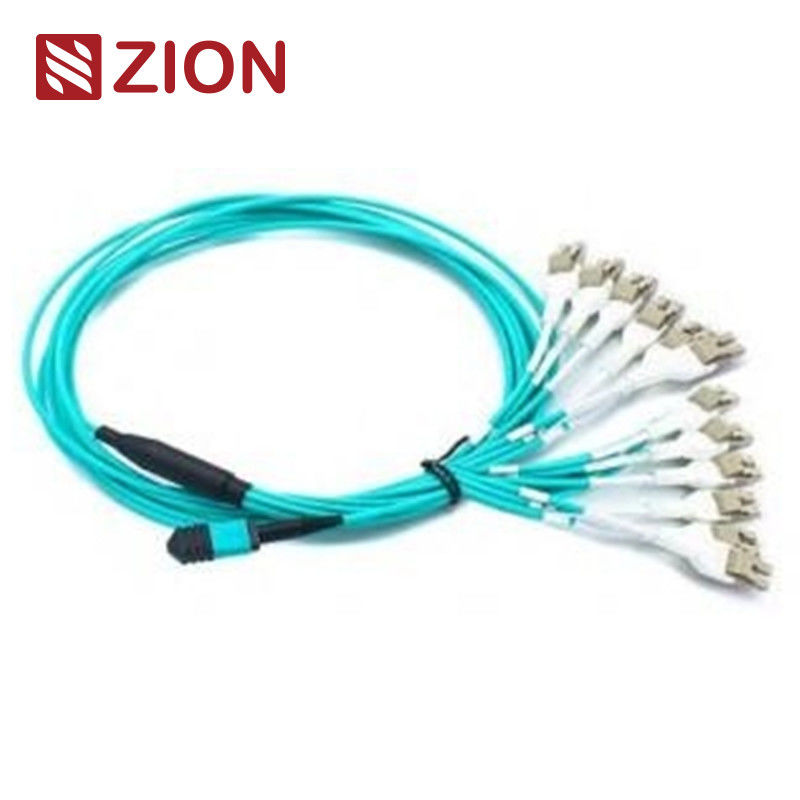

24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
시온 코드 와 설명
시온 코드:ZCM11A57HAAX
시온 설명24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
MPO 커넥터 (MPO Connector) 는 광섬유 커넥터의 일종이다. MPO (Multi-Fiber Push On) 는 다핵 광섬유 커넥터 유형이다.MPO 고밀도 섬유 전 연결 시스템은 현재 주로 데이터 센터의 고밀도 환경에서 사용됩니다., 건물에 광섬유의 적용, 광 송수신장치 내부의 내부 연결 애플리케이션, 광 장치, 40G, 100G, QSFP +.
MPO 커넥터 유형은 IEC 61754-7 규정에 따라 구분됩니다: 코어 번호 (열 번호), 남성 머리 (남성, 여성), 극성 (PC 또는 APC).
24 코어 MPO 여자 12 LC 듀플렉스 (( 12xLC 유니부트; 24 LC 심플렉스) 24F MPO-LC/SC/FC/ST 직렬 배열 케이블은 MPO와 LC/SC/FC/ST 커넥터로 끝납니다.
24pcs (LC 유니부트용 12pcs; 24 LC 심플렉스) 라인업 케이블은 40G QSFP+ PLR4에서 10G SFP+ LR 광학 직결 및 고밀도 데이터 센터 애플리케이션에 최적화되어 있습니다. 같은 길이입니다.공간 절감과 케이블 관리 문제를 줄이는 데이터 센터에서 고밀도 섬유 패치를 위해 특별히 설계되었습니다..
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP 인터커넥트 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터용으로 설계된 직선 배선 케이블.10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.이 24 Fiber 허리네스 케이블은 MPO 어댑터 패널과 MPO 트렁크에 (12) SFP +를 연결하는 데 사용됩니다.
커넥터 산업 표준
MPO 싱글 모드참고:IEC 61754-7
MPO 싱글 모드주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO)
MPO 멀티모드참고:IEC 61754-7
MPO 멀티모드주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
다른 커넥터 산업 표준
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973 등
- E2000: IEC61754-15
사용 가능
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
광학적 사양
- 삽입 손실 (MPO) (IEC 61300-3-34) 단일 모드 (APC 8도 롤링):표준 손실:≤0.75dB (최대), ≤0.50dB (유례) 초저하 손실:≤0.35dB (최대), ≤0.20dB (보통)
- 삽입 손실 (MPO) (IEC 61300-3-34)멀티모드 (PC)평평한 롤링):표준 손실:≤0.6dB (최대), ≤0.50 (유례) 아주 낮은 손실:≤0.35dB (최대), ≤0.20dB (보통)
- 삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6) 단일 모드 (APC 8도 닦은):≤0.3dB
- 삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6) 멀티 모드 (PC 평면 롤링):≤0.3dB
- 내구성싱글 모드 (APC)8도 닦은):<0.3dB 전형적인 변화 (200 번의 결합)
- 팽창 강도싱글 모드 (APC)8도 닦은):> 70N
- 작동 온도싱글 모드 (APC)8도 닦은):-40°C ~ +85°C
특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터, 4,8,12 및 24 섬유 연결 장치 종착 및 조립 장치
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
- 반복성과 교환성이 좋습니다.
MTP/MPO 패치 케이블/트렁크 케이블의 장점은 일반적으로 다음과 같습니다.
- 고품질의 MTP/MPO 패치 케이블/트렁크 케이블은 시험 보고서와 함께 공장 사전 종료, 테스트 및 포장됩니다. 이러한 보고서는 장기 문서 및 품질 관리로 사용됩니다.
- 케이블 부피 감소 MTP/MPO 패치 케이블/트렁크 케이블의 지름이 매우 작아서 케이블 부피를 줄이고 데이터 센터의 에어컨 조건을 개선합니다
- 시간 절감 MTP / MPO 패치 케이블 / 트렁크 케이블을 통합하고 즉시 연결 할 수 있습니다. 설치 시간을 크게 줄이는 데 도움이됩니다.
적용
24F MPO- LC/SC/FC/ST 100GBASE-SR10 CXP/CFP 인터커넥트 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터용으로 설계된 직선 배선 케이블.10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.이 24 Fiber harness 케이블은 (12) SFP+를 MPO 어댑터 패널과 MPO 트렁크에 연결하는 데 사용됩니다.
모든 OMC의 MPO 커넥터는 Senko/Nissin/Sumitomo에서 생산된다. MPO Fiber Patch Cord는 일반적으로 세 가지 분야에서 사용되는 고밀도 케이블 집합의 한 종류이다.
- 고밀도 환경의 데이터 센터 응용 프로그램
- 건물의 광섬유
- 섬유 장비의 내부 커넥터 응용.
명명 규칙 및 주문 확인 정보:
시온 커뮤니케이션의 뜨거운 MPO-LC 직렬 배열 케이블
- 7236037 ZCM11A12HIAX::8F MPO SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
- 7236038 ZCM11A22HIAX: 12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배낭 케이블
- 7236039 ZCM11A52HIAX: 24F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236040 ZCM11A17HAAX: 8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236041 ZCM11A27HAAX: 12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236042 ZCM11A57HAAX: 24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236043 ZCM11A18HMAX: 8F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
- 7236044 ZCM11A28HMAX: 12F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
- 7236045 ZCM11A58HMAX: 24F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
- 7236046 ZCM21A12HIAX: 8F MTP SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
- 7236047 ZCM21A22HIAX: 12F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
- 7236048 ZCM21A52HIAX: 24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236049 ZCM21A17HAAX: 8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236050 ZCM21A27HAAX: 12F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236051 ZCM21A57HAAX: 24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236052 ZCM21A18HMAX: 8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236053 ZCM21A28HMAX: 12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
- 7236054 ZCM21A58HMAX: 24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
커넥터 파이버 채널
세 가지 연결 방법 은 올바른 MTP/MPO 극성 을 유지 하는 데 도움 이 된다
MPO 24 x LC 단순 구조 1형
MPO 12 x LC 듀플렉스 구조-형 2형 A
MPO 12 x LC 듀플렉스 구조-형-2형 B
MPO 12 x LC 듀플렉스 구조-형-2형C
MPO의 극성 12 × Uniboot LC 구조 3형
자료에 대한 상세한 정보
포장
이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.
표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.
패키지는 사용자 정의 할 수 있습니다.
OEM/ODM 서비스
- 케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
- OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
- 다른 품질 수준.
