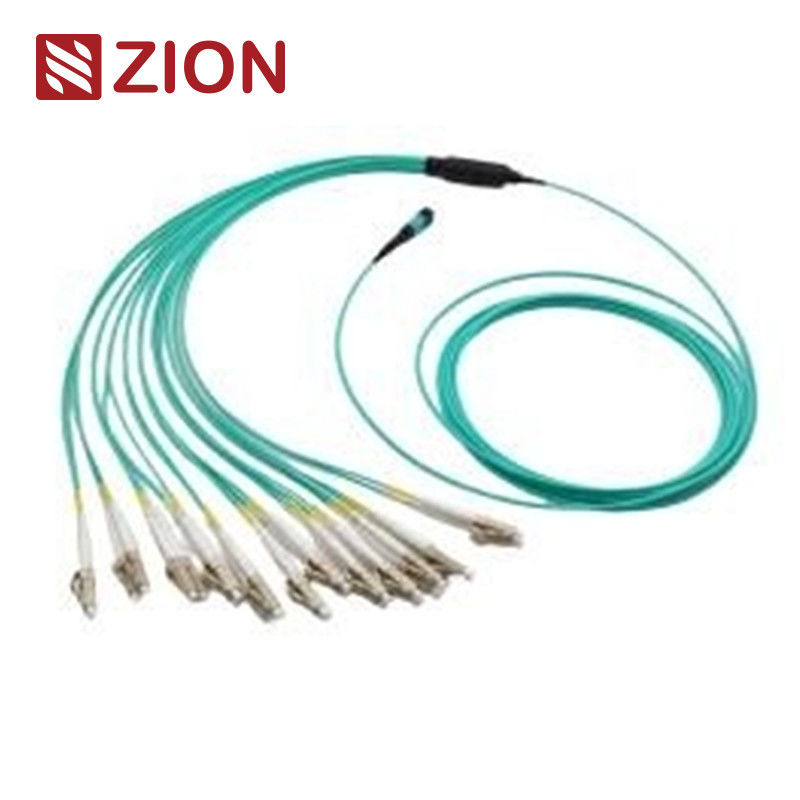

LC OM3 광섬유 MPO-LC 2.0mm 직선 하네스 케이블에 8개의 섬유 MPO

시온 코드 와 설명

시온 코드: ZCM11A17HAAX

설명:

의ZCM11A17HAAX의8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배선 케이블, 주로 고밀도 데이터에 사용됩니다.

센터 애플리케이션, 광섬유 빌딩 연결, QSFP + 및 10G와 같은 광 송수신 장비의 내부 연결

SFP+ LR 광학

주요 특징

• MPO (Multi-Fiber Push On)커넥터: 데이터센터와 광망에서 일반적으로 사용되는 고밀도 섬유 커넥터.
• 섬유 종류: 8 섬유 MPO 4xLC 유니부트 또는 심플렉스 (4xLC) 패너웃 케이블.
• 성능: 최적화40G QSFP+ PLR4에서 10G SFP+ LR광학 직접 연결, 패치 패널의 필요성을 제거하거나

중간 줄기.

• 디자인: 낮은 삽입 손실과 높은 반환 손실을 가진 직선 배낭 케이블, 높은 성능과 신뢰성을 보장합니다.
• 신청서: 데이터 센터에서 직접 연결을 위해 이상적입니다. 혼돈을 제거하고 케이블 관리를 개선합니다.
• 표준 준수:
  • 만난다IEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), 그리고TIA-568-C표준.
  • 10G 섬유 채널 및40G, 100G IEEE 802.3순응합니다.
• 커넥터 사양:
  • MPO 싱글 모드 (APC)커넥터: 표준 손실 MPO를 위해 녹색, 슈퍼 저 손실 MPO를 위해 노란색.
  • MPO 멀티모드 (PC)커넥터: OM3 & OM4 PC에 Aqua, OM3 & OM4 PC에 Heather Violet.

커넥터 산업 표준

• MPO 싱글 모드: IEC 61754-7 (SM APC: 녹색 커넥터 + 검은 부트 / SM APC: 노란색 커넥터 + 검은 부트)
• MPO 멀티모드: IEC 61754-7 (OM1 및 OM2 PC: 베이지 커넥터 + 검은 부트, OM3 및 OM4 PC: 아쿠아 커넥터 + 검은 부트)
• 다른 커넥터: SC, LC, FC, ST, E2000는 각자의 산업 표준 (TIA/EIA, FOCIS3, FOCIS10, GR-326, 등) 을 충족합니다.

광학적 사양

• 삽입 손실:
  • MPO (Singlemode) 표준 손실 ≤0.75dB, 초저 손실 ≤0.35dB
  • LC/SC/FC/ST ≤0.3dB
• 수익 손실:
  • MPO ≥60dB (Singlemode), LC/SC/FC/ST APC ≥60dB, UPC ≥50dB
• 내구성:
  • 200회 짝짓기 후 0.3dB 이하의 변화, 500회 짝짓기 후 500회 짝짓기 후
  • 팽창 강도 > 70N
• 작동 온도: -40°C ~ +85°C

성과

• 고품질: 공장 사전 종료, 테스트 및 품질 통제를 위해 테스트 보고서와 함께 포장.
• 공간 절약: 작은 지름의 케이블로 데이터센터에서 볼륨을 줄이고 에어컨 효율을 향상시킵니다.
• 시간 절약: 플러그 앤 플레이 디자인으로 추가 패치 패널이 필요하지 않고 빠르게 설치할 수 있습니다.

신청서

• 데이터센터에서 고밀도 광섬유 패치
• 직접 연결QSFP+에서 SFP+광학, 고속 네트워크 연결을 단순화하고 최적화합니다.
• 건물 내의 광섬유 연결 및 내부용 광섬유 장비 사이의 연결

명명 규칙 및 주문 확인 정보:

시온 커뮤니케이션의 뜨거운 MPO-LC 직렬 배열 케이블

• 7236037 ZCM11A12HIAX: 8F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236038 ZCM11A22HIAX: 12F MPO SM 광섬유 MPO-LC 2.0mm 직선 배낭 케이블
• 7236039 ZCM11A52HIAX: 24F MPO SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236040 ZCM11A17HAAX: 8F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236041 ZCM11A27HAAX: 12F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236042 ZCM11A57HAAX: 24F MPO OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236043 ZCM11A18HMAX: 8F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
• 7236044 ZCM11A28HMAX: 12F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
• 7236045 ZCM11A58HMAX: 24F MPO OM4 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
• 7236046 ZCM21A12HIAX: 8F MTP SM 광섬유 MPO-LC 2.0mm 직렬 배열 케이블
• 7236047 ZCM21A22HIAX: 12F MTP SM 광섬유 MPO-LC 2.0mm 직선 배선 케이블
• 7236048 ZCM21A52HIAX: 24F MTP SM 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236049 ZCM21A17HAAX: 8F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236050 ZCM21A27HAAX: 12F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236051 ZCM21A57HAAX: 24F MTP OM3 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236052 ZCM21A18HMAX: 8F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236053 ZCM21A28HMAX: 12F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블
• 7236054 ZCM21A58HMAX: 24F MTP OM4 광섬유 MPO-LC 2.0mm 직선 배열 케이블

커넥터 파이버 채널

세 가지 연결 방법 은 올바른 MTP/MPO 극성 을 유지 하는 데 도움 이 된다

MPO 8 x LC 단순 구조 1형

MPO 4 x LC 듀플렉스 구조 2형

MPO 4 × Uniboot LC 구조 3형

자료에 대한 상세한 정보

포장

이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.

표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.

패키지는 사용자 정의 할 수 있습니다.

OEM/ODM 서비스

• 케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
• OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
• 다른 품질 수준.
