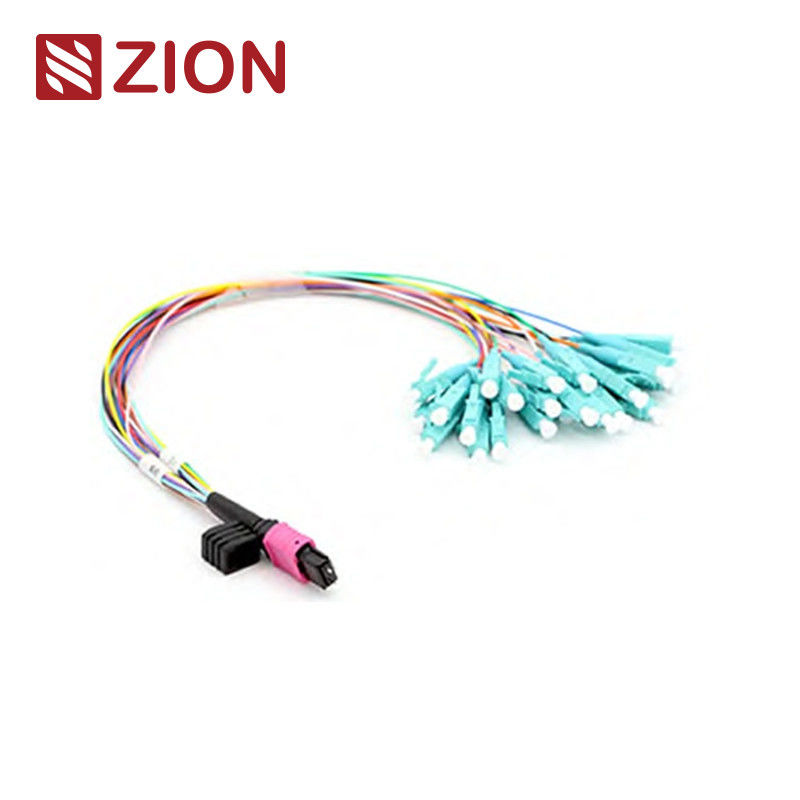

24F MTP (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
시온 코드 와 설명
시온 코드: ZCM26157X
시온 설명: 24F MTP (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
MTP 커넥터 (MTP Connector) 는 광섬유 커넥터의 일종이다. MTP (Multi-Fiber Push On) 는 멀티 코어 광섬유 커넥터의 일종이다.MTP 고밀도 섬유 전 연결 시스템은 현재 주로 데이터 센터의 고밀도 환경에서 사용됩니다., 건물에 광섬유의 적용, 광 송수신장치 내부의 내부 연결 애플리케이션, 광 장치, 40G, 100G, QSFP +.
MTP 커넥터 유형은 IEC 61754-7 규정에 따라 구분됩니다: 핵심 번호 (열 번호), 남성 머리 (남성, 여성), 극성 (PC 또는 APC).
24F MTP-LC/SC/FC/ST Fanout 0.9mm 케이블은 100GBASE-SR10 CXP/CFP 인터커넥트 솔루션,100GBASE-LR4 및 고밀도 데이터 센터를 위해 설계되었습니다. 10/40/100G 고밀도용으로 최적화되었습니다.
데이터 센터 애플리케이션. 이 24 Fiber harness 케이블은 (12) SFP+를 MTP 어댑터 패널과 MTP 트렁크에 연결하는 데 사용됩니다.
MTP (남자) -LC/SC/FC/ST Fan-out 0.9mm 30cm 패치 케이블은 MTP-LC LGX 모듈 카세트에 각 끝에서 MTP 및 LC/SC/FC/ST 커넥터로 종료됩니다.공간 절감과 케이블 관리 문제를 줄이는 데이터 센터에서 고밀도 섬유 패치를 위해 특별히 설계되었습니다..
커넥터 산업 표준
MPO 싱글 모드참고:IEC 61754-7
MPO 싱글 모드주거실 세부사항:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO)
MPO 멀티모드참고:IEC 61754-7
MPO 멀티모드주거실 세부사항:OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
다른 커넥터 산업 표준
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 및 JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 및 JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 및 JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 및 JIS C5973 등
- E2000: IEC61754-15
사용 가능
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
광학적 사양
삽입 손실 (MPO) (IEC 61300-3-34)싱글 모드 (APC)8도 닦은):표준 손실:≤0.75dB (최대), ≤0.50dB (전통); 초저하 손실:≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (MPO) (IEC 61300-3-34)멀티모드 (PC)평평한 롤링):표준 손실:≤0.6dB (최대), ≤0.50 (유례적):≤0.35dB (최대), ≤0.20dB (보통)
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)단일 모드 (APC 8도 롤링):≤0.3dB
삽입 손실 (LC/SC/FC/ST) (IEC 61300-3-6)멀티모드 (PC 평면 롤링):≤0.3dB
수익 손실 (MPO)싱글 모드 (APC)8도 닦은):≥60dB(8도 닦은)
수익 손실 (MPO)멀티모드 (PC)평평한 롤링):≥25dB
수익 손실 (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
수익 손실 (LC/SC/FC/ST):≥35dB
내구성:<0.3dB 전형적인 변화 (200 번의 결합)
교환 가능성: ≤0.2dB
삽입 당기 테스트:600배 이상 IL<0.5dB
팽창 강도:> 70N
작동 온도싱글 모드 (APC):-40°C ~ +85°C
특징
- 낮은 삽입 손실, 높은 수익 손실
- MT 기반의 멀티 파이버 커넥터, 8,12 및 24 파이버 커넥터 단말기와 조립 장치
- 섬유의 대량 제거를 위한 경제적인 해결책
- 저손실 및 표준손실 SM 및 MM 애플리케이션을 위해 설계
- 험한 둥근 케이블, 타원형 케이블 및 맨 리본 옵션
- 섬유 유형, 롤러 타입 및/또는 커넥터 등급을 구분할 수 있는 색상 코딩 하우징
- 반복성과 교환성이 좋습니다.
적용
모든 OMC의 MTP 커넥터는 Senko/Nissin/Sumitomo의 제품이다. MTP-LC/SC/FC/ST Fanout 0.9mm 케이블은 일반적으로 세 가지 분야에서 사용되는 고밀도 케이블 집합의 한 종류이다.
- 고밀도 환경의 데이터 센터 응용 프로그램
- 건물의 광섬유
- 섬유 장비의 내부 커넥터 응용.
시온 커뮤니케이션의 핫 MPO LC Fanout 0.9mm 케이블
- 7236031 ZCM16117: 8F MPO (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
- 7236032 ZCM16127: 12F MPO (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
- 7236033 ZCM16157: 24F MPO ((남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
- 7236034 ZCM26117: 8F MTP (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
- 7236035 ZCM26127: 12F MTP (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
- 7236036 ZCM26157: 24F MTP (남자) -LC 팬 아웃 0.9mm 30-35cm 패치 케이블
명명 규칙 및 주문 확인 정보:
커넥터 파이버 채널
자료에 대한 상세한 정보
포장
이 편리하고 잘 보호된 광섬유 케이블 패키지는 OMC에서 기본으로 표시되고 표시되었습니다.
표준 포장의 크기: 34*22*15cm; 44*34*24cm ; 54*39*34cm. 어떤 포장이 사용되느냐는 상품 Qty에 따라 달라집니다.
패키지는 사용자 정의 할 수 있습니다.
OEM/ODM 서비스
- 케이블 색상, 인쇄 단어, 케이블 자켓의 재료, 커넥터의 색상
- OEM 라벨, 식별 링, 케이블 라벨,상자, 선적 표시
- 다른 품질 수준.
