| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50개 |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 보증금을 받은 후 일반적으로 25일. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없음 |
| 내구성: | <0.3dB일반적인 변화, 200회 결합 | 호환성: | ≤0.2dB |
|---|---|---|---|
| 인장 강도: | >70N | 인서트-풀 테스트: | 600회 이상, IL＜0.5dB |
| 작동 온도(℃): | -40 ~ + 85°C |
| 시온 코드 | 시온 기술 | |||||||

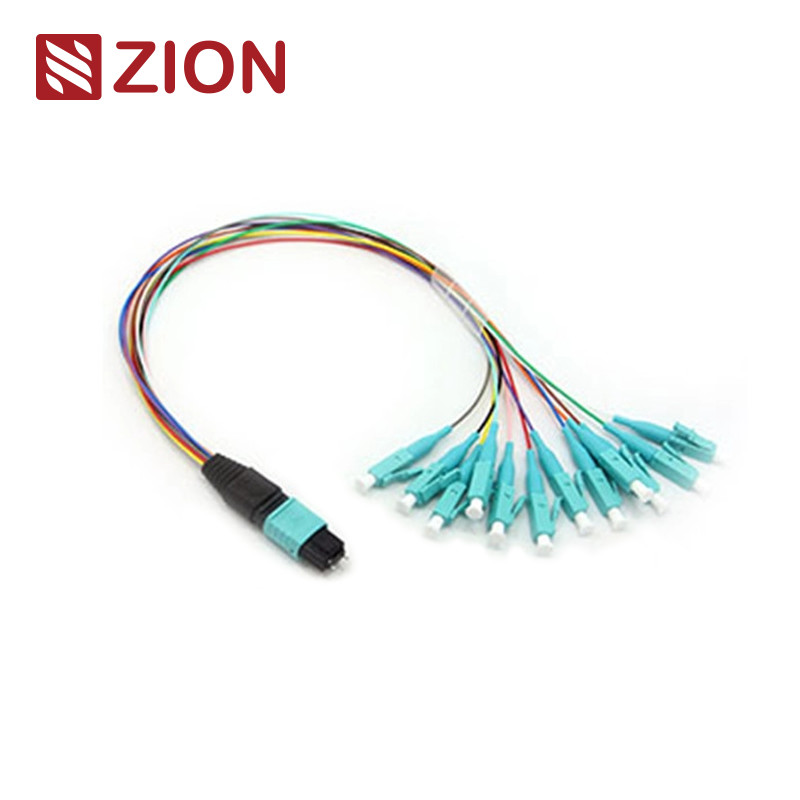

| ZCM26127X | 12F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | |||||||
| MTP 연결기는 일종의 섬유 콘넷터입니다. MTP (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MTP 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다. | ||||||||
| MTP 접속구의 형태는 IEC 61754-7 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC). | ||||||||
| 12F MTP- LC/SC/FC/ST 팬아웃 0.9 밀리미터 케이블은 40G LR4 PSM, 40GBASE-SR4세의 40G QSFP+ PLR4와 고밀도 데이타 센터를 위해 설계됩니다. 그것은 10/40/100G 고밀도 데이터 센터 응용 프로그램에 대해 최적화됩니다. 이 12 섬유 장비 케이블은 MTP 어댑터 패널과 MTP 트렁크 안으로 (6) SFP+를 연결시캐서 사용됩니다. | ||||||||
| MTP-LC LGX 모듈 카세트가 각각 마지막에 MTP와 LC/SC/FC/ST 연결기로 종결되기 때문에 MTP (male)-LC/SC/FC/ST 팬-아웃 0.9 밀리미터 30 센티미터 패치 케이블은 설계됩니다. 그것은 저축을 간격을 두고 케이블 관리 문제점을 감소시킬 필요가 있는 데이터 센터에서 특히 고밀도 섬유 패칭을 위해 설계됩니다. | ||||||||
연결기의 산업표준 :
| 연결기 | 참조 | 주택 세부 사항 | ||||||
| MTP 단일모드 | EIA/TIA-604-5 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MTP) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MTP) |
||||||
| MTP 다중 모드 | EIA/TIA-604-5 | OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MTP) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MTP) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MTP) |
||||||
| IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
| 10G 파이버 채널 컴플라이언트 | ||||||||
| 40G와 100G IEEE 802.3 |
다른 연결기의 산업표준 :
| SC : 통신 공업회 / EIA, FOCIS3, GR-326.NTT-SC IEC61754-4와 JIS C5973 | ||||||||
| LC : 통신 공업회 / EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20과 JIS C5973. | ||||||||
| FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973 | ||||||||
| 거리 : 통신 공업회 / EIA, FOCIS2, GR-326. IEC61754-2와 JIS C5973 Etc | ||||||||
| E2000 : IEC61754-15 |
이용 가능합니다
| G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST,MTP-E2000 |
광학적 사양 :
| Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
| 나세션 손실 (MTP) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
| 삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| 복귀 손실(MTP) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
| 복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
| 내구성 | <0> | |||||||
| 호환성 | ≤0.2dB | |||||||
| 인장 강도 | >70N | |||||||
| 삽입물 당기기 테스트 | 600 번 위쪽에, IL<0.5dB | |||||||
| 작동 온도 (C) | + 85' Ｃ에 대한 ·-40 | |||||||
특징 :
| 저삽입 손실, 고수익 손실 | ||||||||
| MT 기반을 둔 다중 파이버 커넥터, 8,12와 24 파이버 컨넥터 종결과 집회 | ||||||||
| 섬유의 대중 종결 동안 경제적인 솔루션 | ||||||||
| 저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다 | ||||||||
| 이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션 | ||||||||
| 섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택 | ||||||||
| 반복성과 교환할 수 있음에서 좋습니다 |
애플리케이션 :
| OMC의 MTP 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MTP- LC/SC/FC/ST 팬아웃 0.9 밀리미터 케이블은 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다. | ||||||||
| 높은 밀집하는 도 환경과 데이터 센터 응용 프로그램 | ||||||||
| 건물에 대한 광섬유 | ||||||||
| 섬유 장비에서 내부 커넥터 응용. |
시온 통신의 뜨거운 MPO- LC 팬아웃 0.9 밀리미터 케이블
| 시온 코드 | 시온 기술 | |||||||
| 7236031 | ZCM16117X | 8F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
| 7236032 | ZCM16127X | 12F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
| 7236033 | ZCM16157X | 24F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
| 7236034 | ZCM26117X | 8F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
| 7236035 | ZCM26127X | 12F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
| 7236036 | ZCM26157X | 24F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블 | ||||||
Rules&Order 확인 정보를 명명하는 것 :
| 연결기 | 광섬유 채널 | |||||||
패키징
| 이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
| 1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
| 2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
| 3. 다른 품질 수준. |
