MPO 연결기는 일종의 섬유 콘넷터입니다. MPO (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MPO 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다.
MPO 접속구의 형태는 IEC 61754-7 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC).
SM 8F MPO- LC/SC/FC/ST 팬아웃 0.9 밀리미터 케이블은 10G SFP+ LR 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 40G QSFP+ PLR4에 대해 최적화됩니다. OM3/OM4 8F MPO- LC/SC/FC/ST 팬아웃 0.9 밀리미터 케이블은 10G SFP+ SR에 40G QSFP+ SR4에 대해 최적화되며, 25G SFP-25G-SR-S 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 100G QSFP SR4. 이 8 섬유 장비 케이블은 중간에 어떤 플러그반 또는 중간 트렁크 없이 (4) SFP+ 공항으로 QSFP+ 사이의 직접적 연관을 위해 사용됩니다.
MPO-LC LGX 모듈 카세트가 각각 마지막에 MPO와 LC/SC/FC/ST 연결기로 종결되기 때문에 MPO (male)-LC/SC/FC/ST 팬-아웃 0.9 밀리미터 30 센티미터 패치 케이블은 설계됩니다. 그것은 저축을 간격을 두고 케이블 관리 문제점을 감소시킬 필요가 있는 데이터 센터에서 특히 고밀도 섬유 패칭을 위해 설계됩니다.
연결기의 산업표준 :
연결기
참조
주택 세부 사항
MPO 단일모드
IEC 61754-7
SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MPO) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MPO)
MPO 다중 모드
IEC 61754-7
OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MPO) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MPO) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MPO)
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선
10G 파이버 채널 컴플라이언트
40G와 100G IEEE 802.3
다른 연결기의 산업표준 :
SC : 통신 공업회 / EIA, FOCIS3, GR-326.NTT-SC IEC61754-4와 JIS C5973
LC : 통신 공업회 / EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20과 JIS C5973.
FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973
거리 : 통신 공업회 / EIA, FOCIS2, GR-326. IEC61754-2와 JIS C5973 Etc
표준 손실:≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실:≤0.35dB(max), ≤0.20dB(Typical)
표준 손실:≤0.6dB(max), ≤0.50(Typical) 최고 저손실:≤0.35dB(max), ≤0.20dB(Typical)
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6)
≤0.3dB
≤0.3dB
복귀 손실(MPO)
≥60dB (8degree끝마무리)
≥25dB
복귀 loss(LC/SC/FC/ST)
APC≥60dB ; UPC≥50dB
≥35dB
내구성
<0>
호환성
≤0.2dB
인장 강도
>70N
삽입물 당기기 테스트
500 배, IL<0.5dB
작동 온도 (C)
+ 85' C에 대한 ·-40
특징 :
저삽입 손실, 고수익 손실
MT 기반을 둔 다중 파이버 커넥터, 8,12와 24 파이버 컨넥터 종결과 집회
섬유의 대중 종결 동안 경제적인 솔루션
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택
반복성과 교환할 수 있음에서 좋습니다
애플리케이션 :
OMC의 MPO 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MPO- LC/SC/FC/ST 팬아웃 0.9 밀리미터 케이블은 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다.
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램
건물에 대한 광섬유
섬유 장비에서 내부 커넥터 응용.
시온 통신의 뜨거운 MPO- LC 팬아웃 0.9 밀리미터 케이블
시온 코드
시온 기술
7236031
ZCM16117X

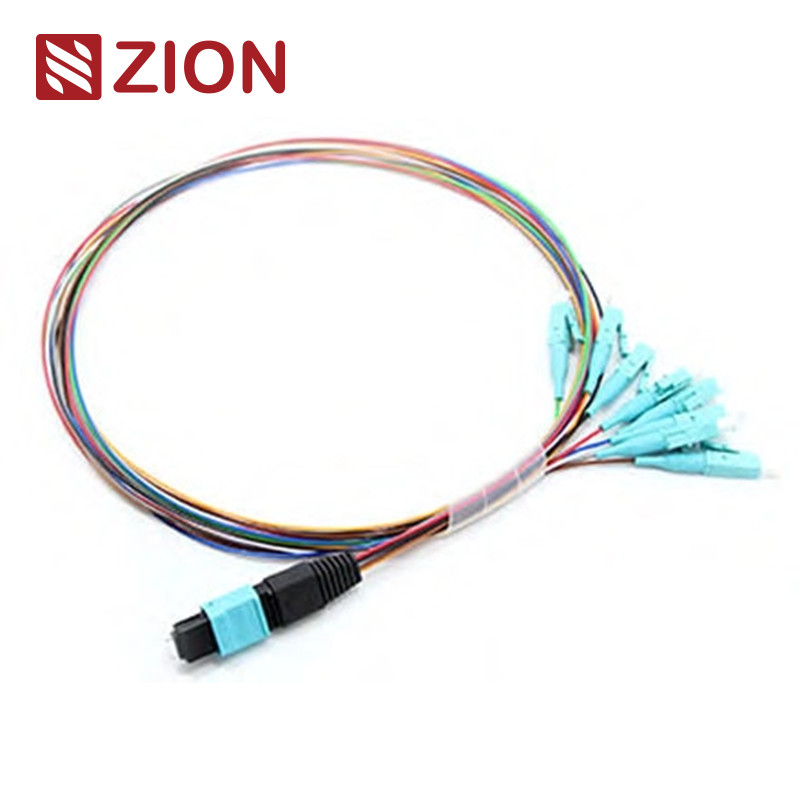

8F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
7236032
ZCM16127X
12F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
7236033
ZCM16157X
24F MPO (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
7236034
ZCM26117X
8F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
7236035
ZCM26127X
12F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
7236036
ZCM26157X
24F MTP (남자) -LC 팬-아웃 0.9 밀리미터 30-35cm 패치 케이블
Rules&Order 확인 정보를 명명하는 것 :
연결기
광섬유 채널
재료의 세부 사항
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다.
