24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용)

24 Fibers MTP OM4 Fiber Optic Loopback Module Cable for 40/100G Network Testing
24 Fibers MTP OM4 Fiber Optic Loopback Module Cable for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

24 섬유 광학 루프백 모듈

,

24F 광섬유 루프백 모듈

제품 설명

24 섬유 MTP OM4 광섬유 루프백 모듈 케이블
24F MTP OM4 광섬유 루프백 모듈/케이블은 40G 및 100G 애플리케이션에서 고속 네트워크 장비의 테스트 및 검증을 위해 설계되었습니다.

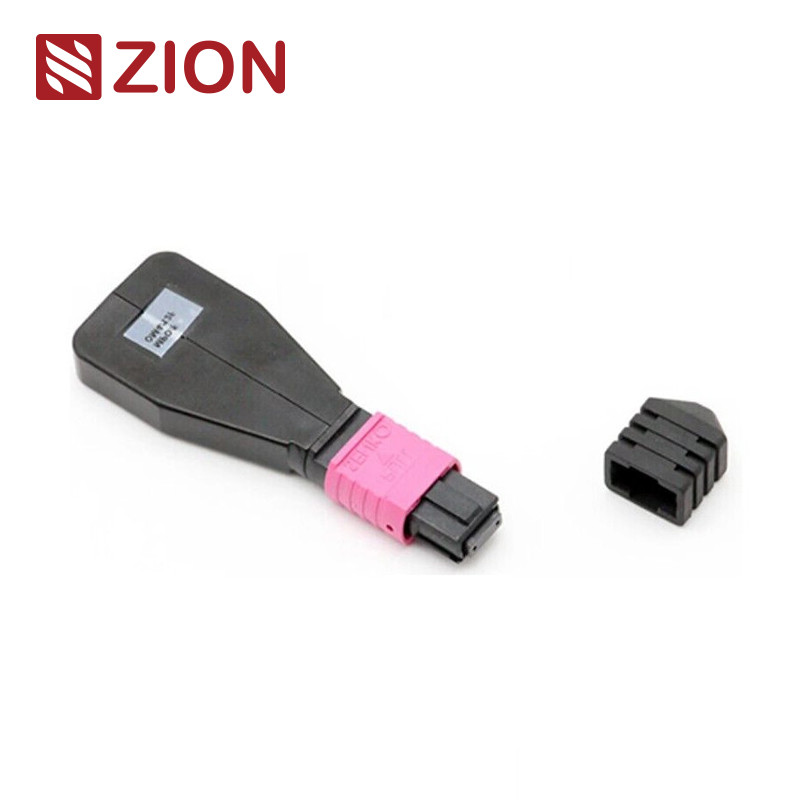

24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 0
Zion 코드: ZCM2147HXA1
Zion 설명: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
MTP 루프백은 동일한 커넥터 내에서 섬유의 양쪽 끝이 종단된 MTP 커넥터를 포함하여 완전한 광 경로 루프를 생성합니다. 이 구성은 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신 감도를 테스트할 수 있도록 합니다. 신호를 소스로 반환함으로써 다양한 네트워크 현상을 식별하고 광섬유 네트워크 구성 요소 및 인터페이스의 효과적인 테스트 및 평가를 용이하게 합니다.
구성 옵션
다양한 테스트 요구 사항을 수용하기 위해 여러 섬유 구성으로 제공됩니다.
  • 40GBASE-SR4/CSR4 QSFP+ 장치용 8코어 MTP
  • 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치용 12코어 MTP
  • 100GBASE-SR10 CXP/CFP 장치용 24코어 MTP
테스트 애플리케이션
MTP 루프백 모듈은 전송 및 수신 기능을 테스트하기 위해 루프된 신호를 제공합니다. 특히 병렬 광학 40G 및 100G 네트워크 내에서 테스트 환경에서 널리 사용됩니다. 루프백은 MTP 트렁크 및 패치 리드에 연결될 때 광 네트워크 세그먼트의 삽입 손실(IL) 테스트를 용이하게 하고 속도를 높이기 위해 MTP 트랜시버 인터페이스의 송신기(TX) 및 수신기(RX) 위치를 연결합니다.
커넥터 표준
MTP 싱글모드
참조: EIA/TIA-604-5
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저 손실 MTP)
MTP 멀티모드
참조: EIA/TIA-604-5
하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MTP)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저 손실 MTP)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MTP)
  • IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 준수
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 1
광학 사양
항목 매개변수
섬유 유형 싱글모드
섬유 직경 9/125um
삽입 손실 SM(G657A1)＜1.0dB
반사 손실 SM＞50dB
삽입-당김 테스트 600회 이상, IL＜0.5dB
작동 온도 -40℃~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 네트워크 문제를 해결합니다. 광섬유 루프백은 특히 전송(Tx) 포트에서 동일한 구성 요소의 수신(Rx) 포트로 신호를 라우팅하여 광학 장치의 작동 안정성을 테스트합니다.
애플리케이션
광섬유 루프백 테스트는 일반적으로 광섬유 트랜시버를 확인하는 데 사용됩니다. 트랜시버는 빛 신호를 수신하고 전송하기 위한 별도의 포트가 있으므로 루프백 테스트는 트랜시버 유지 관리에 가장 편리한 방법을 제공합니다. 테스트 프로세스는 전송된 패턴과 수신된 패턴을 비교하여 동일하고 오류가 없는지 확인합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 호환
  • 광섬유 네트워크 장비의 전송 능력 및 수신기 감도 테스트에 사용
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 2
명명 규칙 및 주문 확인
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 3
커넥터 및 파이버 채널
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 4
극성(채널 정렬)
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 5
트랜시버 선택 가이드
특정 트랜시버에 대한 루프백을 선택할 때 커넥터 유형, 연마 유형 및 케이블 유형 호환성을 고려하십시오.
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 6 24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 7
Zion Communication Hot MPO 광섬유 루프백
전체 제품 라인에는 다음이 포함됩니다.
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236021 ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
포장
이 광섬유 케이블은 OMC에서 기본적으로 레이블이 지정되고 표시된 잘 보호되고 취급하기 쉬운 포장으로 포장됩니다. 표준 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm이며 수량에 따라 선택합니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 8
OEM/ODM 서비스
사용자 정의 옵션에는 다음이 포함됩니다.
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질, 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 마크
  • 특정 요구 사항을 충족하는 다양한 품질 수준
24 코어 MTP OM4 광섬유 루프백 모듈 케이블 (40/100G 네트워크 테스트용) 9
당사의 포괄적인 제품 라인에는 광 네트워킹 애플리케이션을 위한 다양한 MPO/MTP-LC 팬아웃 패치 케이블 및 직선 하네스 케이블이 포함됩니다.
