12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트

12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

12 섬유 MTP 루프백 케이블

,

OM4 광섬유 루프백

,

40/100G 네트워크 테스트 MTP 모듈

제품 설명

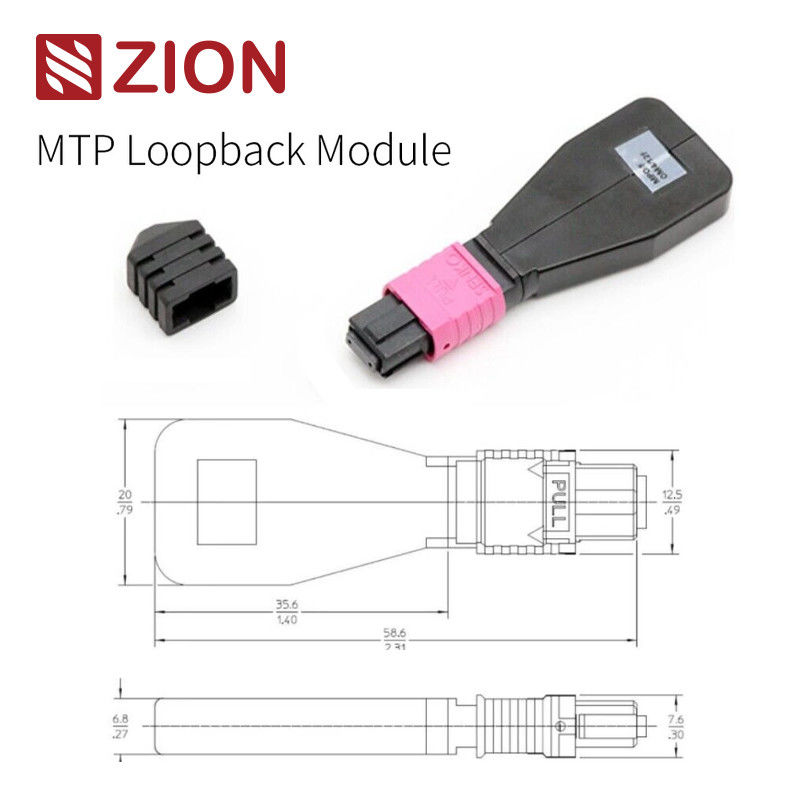

12 섬유 MTP OM4 광섬유 루프백 모듈/케이블
40G/100G 애플리케이션에서 네트워크 장비의 테스트 및 검증을 위해 설계된 고성능 12F MTP OM4 광섬유 루프백 모듈/케이블입니다.
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 0
시온 코드 및 설명
시온 코드:ZCM2127HXA1
시온 설명:12F MTP OM4 광섬유 루프백 모듈/케이블
MTP 루프백에는 루프백 배열로 구성된 MTP 광섬유 점퍼가 포함되어 있으며 광섬유의 양쪽 끝을 단일 MTP 커넥터에 연결하여 동일한 커넥터 내에 연속적인 광선 경로를 생성합니다. 이를 통해 신호를 반환하여 다양한 잠재적 문제를 식별하고 광섬유 네트워크의 개별 구성 요소 또는 인터페이스를 효과적으로 평가함으로써 특히 40/100G 네트워크 통신에서 장치 실행 용량 및 수신 감도를 테스트할 수 있습니다.
제품개요
테스트 포트 요구 사항에 맞게 다양한 파이버 배열을 갖춘 8코어, 12코어 및 24코어 MTP 커넥터를 수용할 수 있도록 다양한 구성으로 제공됩니다.
  • 8F MTP 파이버 루프백 모듈: 40GBASE-SR4/CSR4 QSFP+ 장치용 MTP 인터페이스가 있는 트랜시버를 확인하고 테스트합니다.
  • 12F MTP 파이버 루프백 모듈: 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치용 MTP 인터페이스가 있는 트랜시버를 확인하고 테스트합니다.
  • 24F MTP 파이버 루프백 모듈: 100GBASE-SR10 CXP/CFP 장치용 MTP 인터페이스가 있는 트랜시버를 확인하고 테스트합니다.
MTP 루프백 모듈은 특히 병렬 광학 40G 및 100G 네트워크 내의 테스트 환경에서 널리 사용되는 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 루프백은 MTP 트랜시버 인터페이스의 트랜시버(TX) 및 리시버(RX) 위치를 연결하도록 설계되어 MTP 트렁크/패치 리드에 연결될 때 광 네트워크 세그먼트의 IL 테스트를 촉진하고 가속화합니다.
커넥터 및 산업 표준
MTP 싱글모드
참조:EIA/TIA-604-5
주택 세부정보:
  • SM APC: 녹색 커넥터 + 검정색 부팅(표준 손실 MTP)
  • SM APC: 노란색 커넥터 + 검은색 부팅(초저손실 MTP)
MTP 멀티모드
참조:EIA/TIA-604-5
주택 세부정보:
  • OM1 및 OM2 PC: 베이지색 커넥터 + 검정색 부팅(표준 손실 MTP)
  • OM3 및 OM4 PC: 아쿠아 커넥터 + 블랙 부트(표준 및 초저손실 MTP)
  • OM3 및 OM4 PC: Heather Violet 커넥터 + 검정색 부팅(표준 손실 MTP)
  • IEC 표준 IEC-61754-7을 충족합니다. IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조적 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 규격
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 1
재료 사양
광학 사양
매개변수사양
섬유 종류싱글모드
섬유 직경9/125μm
삽입 손실SM(G657A1) < 1.0dB
반사 손실SM > 50dB
인서트-풀 테스트600회 이상, IL < 0.5dB
작동 온도-40℃ ~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 전송하고 이를 동일한 장치로 루프백하여 올바른 기능을 확인하고 결함이 있는 네트워크 노드의 문제를 해결합니다. 광 루프백은 특히 광섬유 루프백 케이블 또는 모듈을 사용하여 활성 구성 요소의 전송(Tx) 끝에서 방출된 신호를 동일한 구성 요소의 수신(Rx) 끝으로 다시 라우팅하여 장치의 작동 신뢰성을 확인합니다.
응용
광섬유 루프백 테스트는 주로 광섬유 트랜시버를 확인하는 데 사용됩니다. 트랜시버에는 광 신호 수신 및 전송을 위한 별도의 포트가 있으므로 루프백 테스트는 트랜시버 유지 관리를 위한 가장 편리한 방법을 제공합니다. 테스트 프로세스에서는 송신기 포트에서 수신기 포트로 레이저 신호를 라우팅하고 전송된 패턴을 수신된 패턴과 비교하여 동일하고 오류 없는 성능을 보장합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 호환 가능
  • 루프백 모듈은 광섬유 네트워크 장비의 전송 기능 및 수신기 감도를 테스트합니다.
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 2
명명 규칙 및 주문 확인
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 3
커넥터 | 파이버 채널
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 4
극성(채널 정렬)
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 5
트랜시버 선택 가이드
특정 트랜시버에 대한 루프백을 선택할 때 커넥터 유형, 광택 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 612 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 7
자이언커뮤니케이션의 MPO/MTP 광섬유 루프백 제품
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
  • 723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이러한 광섬유 케이블은 OMC 라벨이 표준으로 부착되어 쉽게 취급되고 잘 보호되는 포장으로 포장됩니다. 사용 가능한 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm이며 주문 수량에 따라 선택됩니다. 맞춤형 포장 옵션이 가능합니다.
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 8
OEM/ODM 서비스
사용자 정의 옵션에는 다음이 포함됩니다.
  • 케이블 색상, 프린팅, 재킷 재질, 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 표시
  • 특정 요구 사항을 충족하는 다양한 품질 수준
12 파이버 MTP OM4 광섬유 루프백 모듈 40/100G 네트워크 테스트 9
