40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈

8 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
8 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

8 파이버 MTP 루프백 모듈

,

OM4 광섬유 루프백 케이블

,

40/100G 네트워크 테스트 MTP 루프백 어셈블리

제품 설명

8 섬유 MTP OM4 광섬유 루프백 모듈/케이블

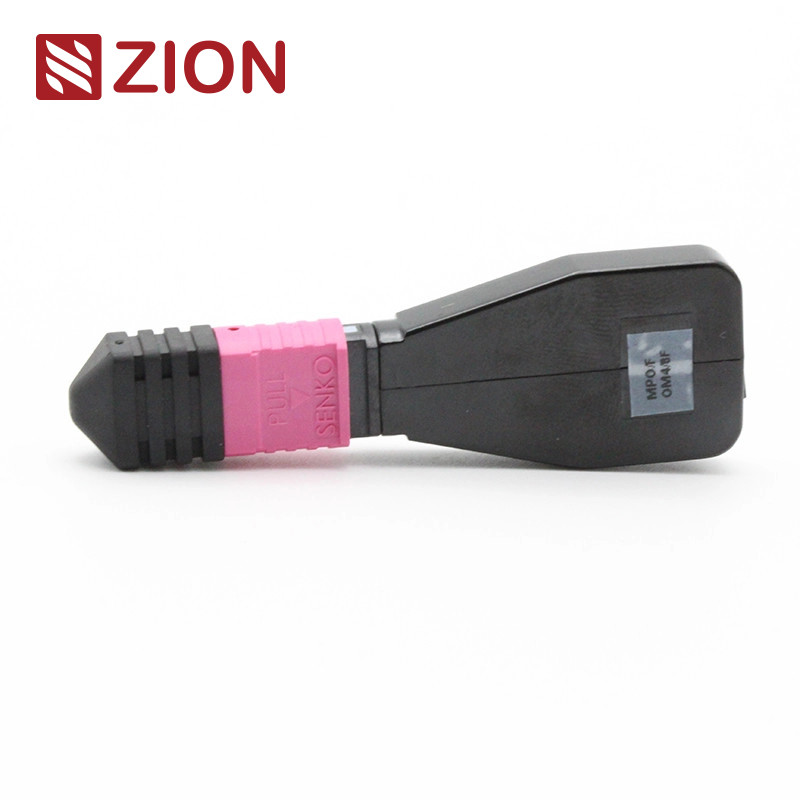

40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 0
제품 식별
시온 코드:ZCM2117HXA1
시온 설명:8F MTP OM4 광섬유 루프백 모듈/케이블
MTP 루프백에는 광섬유의 양쪽 끝을 동일한 커넥터로 라우팅하여 완전한 광선 경로 루프를 생성하는 MTP 커넥터가 포함되어 있습니다. 이를 통해 특히 40/100G 네트워크 통신에서 장치 실행 용량 및 수신 감도를 테스트할 수 있습니다. 신호를 소스로 반환함으로써 다양한 네트워크 현상을 찾는 데 도움이 되며 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스를 효과적으로 테스트하고 평가할 수 있습니다.
테스트 포트 요구 사항에 맞는 다양한 파이버 구성의 8코어, 12코어 및 24코어 MTP 커넥터를 수용할 수 있도록 여러 구성으로 제공됩니다. 8F MTP 파이버 루프백 모듈은 특히 40GBASE-SR4/CSR4 QSFP+ 장치용 MTP 인터페이스가 있는 트랜시버를 검증하고 테스트합니다.
MTP 루프백 모듈은 전송 및 수신 기능을 모두 테스트하기 위해 루프 신호를 제공합니다. 이는 테스트 환경, 특히 병렬 광학 40G 및 100G 네트워크 내에서 널리 사용됩니다. 이러한 루프백은 MTP 트랜시버 인터페이스의 전송(TX) 및 수신(RX) 위치를 연결하고 MTP 트렁크 및 패치 리드에 연결될 때 광 네트워크 세그먼트의 삽입 손실 테스트를 용이하게 할 수 있습니다.
커넥터 및 산업 표준
MTP 단일모드 참조:EIA/TIA-604-5
MTP 싱글모드 하우징 세부사항:
• SM APC: 녹색 커넥터 + 검정색 부팅(표준 손실 MTP)
• SM APC: 노란색 커넥터 + 검은색 부팅(초저손실 MTP)
MTP 다중 모드 참조:EIA/TIA-604-5
MTP 다중 모드 하우징 세부사항:
• OM1 및 OM2 PC: 베이지색 커넥터 + 검정색 부팅(표준 손실 MTP)
• OM3 및 OM4 PC: 아쿠아 커넥터 + 블랙 부트(표준 및 초저손실 MTP)
• OM3 및 OM4 PC: Heather Violet 커넥터 + 블랙 부트(표준 손실 MTP)
  • IEC 표준 IEC-61754-7을 충족합니다. IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 규격
재료 세부사항
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 1
광학 사양
섬유 종류싱글모드
섬유 직경9/125μm
삽입 손실SM(G657A1) < 1.0dB
반사 손실SM > 50dB
인서트-풀 테스트600회 이상, IL < 0.5dB
작동 온도-40℃ ~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내고 이를 동일한 장치로 다시 루프하여 올바른 기능을 확인하거나 결함이 있는 네트워크 노드의 문제를 해결합니다. 광섬유 응용 분야의 경우 광학 루프백은 전송(Tx) 끝에서 방출된 신호를 동일한 구성 요소의 수신(Rx) 끝으로 다시 라우팅하여 장치의 작동 신뢰성을 확인합니다.
응용
광섬유 루프백 테스트는 일반적으로 광섬유 트랜시버를 확인하는 데 사용됩니다. 트랜시버에는 광 신호 수신 및 전송을 위한 별도의 포트가 있으므로 루프백 테스트는 트랜시버 유지 관리를 위한 가장 편리한 방법을 제공합니다. 테스트 프로세스는 레이저 신호를 송신기 포트에서 수신기 포트로 다시 라우팅한 다음 전송 및 수신 패턴을 비교하여 동일하고 오류가 없는지 확인합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 함께 배치됨
  • 루프백 모듈은 광섬유 네트워크 장비의 전송 기능 및 수신기 감도를 테스트합니다.
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 2
명명 규칙 및 주문 확인 정보
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 3
커넥터 및 파이버 채널
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 4
극성(채널 정렬)
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 5
특정 트랜시버 선택 가이드
트랜시버용 루프백을 선택할 때 커넥터 유형, 광택 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 640/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 7
Zion Communication의 핫 MPO 광섬유 루프백 제품
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
  • 723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이러한 광섬유 케이블은 취급이 용이하고 잘 보호되는 포장재에 포장되어 있으며 표준으로 OMC 라벨이 붙어 있습니다. 사용 가능한 상자 크기에는 34×22×15cm, 44×34×24cm, 54×39×34cm가 있습니다. 상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 8
OEM/ODM 서비스
  • 맞춤형 케이블 색상, 인쇄 및 재킷 소재
  • 맞춤형 커넥터 색상
  • OEM 라벨, 식별 링, 케이블 라벨, 상자 및 배송 표시
  • 다양한 품질 수준 제공
40/100G 네트워크 테스트용 8 코어 MTP OM4 광섬유 루프백 모듈 9
