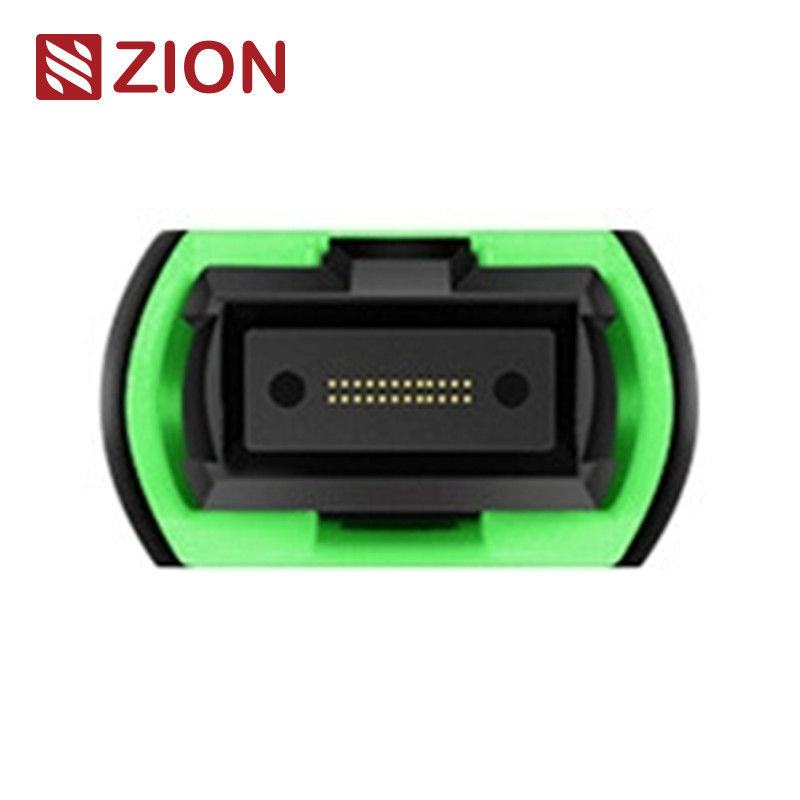

24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트

24 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50개
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

24 파이버 MTP 루프백 모듈

,

OM3 광섬유 루프백 케이블

,

40/100G 네트워크 테스트 MTP 루프백 어셈블리

제품 설명

24 섬유 MTP OM3 광섬유 루프백 모듈 / 케이블
24F MTP OM3 광섬유 루프백 모듈/케이블은 40G 및 100G 애플리케이션에서 고속 네트워크 장비의 테스트 및 검증을 위해 설계되었습니다.
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 0
Zion 코드 및 설명
Zion 코드: ZCM2146HXA1
Zion 설명: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
MTP 루프백은 MTP 커넥터로 종단된 양쪽 끝이 있는 광섬유 케이블을 포함하여 동일한 커넥터 내에서 루프된 신호 경로를 생성합니다. 이를 통해 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신 감도를 테스트할 수 있습니다. 신호를 반환함으로써 다양한 잠재적 문제를 찾아내고 광섬유 네트워크의 개별 구성 요소 또는 인터페이스에 대한 효과적인 테스트 및 평가를 제공합니다.
다양한 테스트 포트 요구 사항을 수용하기 위해 다양한 섬유 구성을 갖춘 8코어, 12코어 및 24코어 MTP 커넥터를 포함한 다양한 구성으로 제공됩니다.
응용 프로그램 기능
  • 8F MTP 광섬유 루프백 모듈: MTP 인터페이스가 있는 트랜시버의 검증 및 테스트 - 40GBASE-SR4/CSR4 QSFP+ 장치
  • 12F MTP 광섬유 루프백 모듈: MTP 인터페이스가 있는 트랜시버의 검증 및 테스트 - 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치
  • 24F MTP 광섬유 루프백 모듈: MTP 인터페이스가 있는 트랜시버의 검증 및 테스트 - 100GBASE-SR10 CXP/CFP 장치
MTP 루프백 모듈은 전송 및 수신 기능을 테스트하기 위해 루프된 신호를 제공하며, 특히 병렬 광학 40G 및 100G 네트워크를 위한 테스트 환경에서 널리 사용됩니다. MTP 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결하고 광 네트워크 세그먼트의 삽입 손실 테스트를 용이하게 합니다.
커넥터 산업 표준
MTP 싱글모드
참조: EIA/TIA-604-5
하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저손실 MTP)
MTP 멀티모드
참조: EIA/TIA-604-5
하우징 세부 정보:
  • OM1 & OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MTP)
  • OM3 & OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저손실 MTP)
  • OM3 & OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MTP)
규정 준수 표준
  • IEC 표준 IEC-61754-7; IEC61755 충족
  • Telcordia GR-1435-CORE 준수
  • JIS C5982; TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 준수
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 1
광학 사양
섬유 유형싱글모드
섬유 직경9/125um
삽입 손실SM (G657A1)< 1.0dB
반사 손실SM > 50dB
삽입-당김 테스트600회 이상, IL< 0.5dB
작동 온도-40℃ ~ +80℃
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내고 이를 다시 루프하여 적절한 기능을 확인하거나 결함이 있는 네트워크 노드를 문제 해결합니다. 광학 루프백은 전송(Tx) 끝에서 동일한 구성 요소의 수신(Rx) 끝으로 전송된 신호를 라우팅하여 장치의 작동 안정성을 확인합니다.
실용적인 응용 프로그램
광섬유 루프백 테스트는 광섬유 트랜시버를 확인하는 데 일반적으로 사용됩니다. 트랜시버는 신호 수신 및 전송을 위한 별도의 포트를 가지고 있으므로 루프백 테스트는 트랜시버 유지 관리에 편리한 방법을 제공합니다. 테스트 프로세스는 전송된 패턴과 수신된 패턴을 비교하여 동일하고 오류가 없는지 확인합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 함께 배치
  • 광섬유 네트워크 장비의 전송 능력 및 수신기 감도 테스트
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 2
명명 규칙 및 주문 확인 정보
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 3
커넥터 및 파이버 채널
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 4
극성(채널 정렬)
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 5
특정 트랜시버 선택 가이드
트랜시버용 루프백을 선택할 때는 커넥터 유형, 연마 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 6 24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 7
Zion Communication의 Hot MPO/MTP 광섬유 루프백 제품
7236013 ZCM1111HXA
8F MPO SM 광섬유 루프백 모듈 / 케이블
7236014 ZCM1121HXA
12F MPO SM 광섬유 루프백 모듈/케이블
7236015 ZCM1141HXA
24F MPO SM 광섬유 루프백 모듈 / 케이블
7236016 ZCM1116HXA
8F MPO OM3 광섬유 루프백 모듈 / 케이블
7236017 ZCM1126HXA
12F MPO OM3 광섬유 루프백 모듈 / 케이블
7236018 ZCM1146HXA
24F MPO OM3 광섬유 루프백 모듈 / 케이블
7236019 ZCM1117HXA
8F MPO OM4 광섬유 루프백 모듈 / 케이블
7236020 ZCM1127HXA
12F MPO OM4 광섬유 루프백 모듈 / 케이블
7236021 ZCM1147HXA
24F MPO OM4 광섬유 루프백 모듈 / 케이블
포장
이 광섬유 케이블 패키지는 취급이 용이하고 최적의 보호를 위해 설계되었으며 OMC에서 기본적으로 레이블이 지정되고 표시됩니다.
표준 상자 크기:
  • 34 × 22 × 15cm
  • 44 × 34 × 24cm
  • 54 × 39 × 34cm
상자 선택은 주문 수량에 따라 다릅니다. 맞춤형 포장 옵션 사용 가능.
24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 8
OEM/ODM 서비스
사용자 정의 옵션에는 다음이 포함됩니다.
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질
  • 커넥터 색상 옵션
  • OEM 라벨링, 식별 링, 케이블 라벨
  • 맞춤형 상자 및 배송 마크
  • 다양한 품질 수준
    • 24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 9
    관련 상품
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 10
    8F MPO(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 11
    12F MPO(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 12
    24F MPO(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 13
    8F MTP(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 14
    12F MTP(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
    24 파이버 MTP OM3 광섬유 루프백 모듈 40/100G 네트워크 테스트 15
    24F MTP(수)-LC 팬아웃 0.9mm 30-35cm 패치 케이블
