12 파이버 MTP OM3 광섬유 루프백 모듈 / 케이블
시온 제품 정보
시온 코드: ZCM2126HXA1

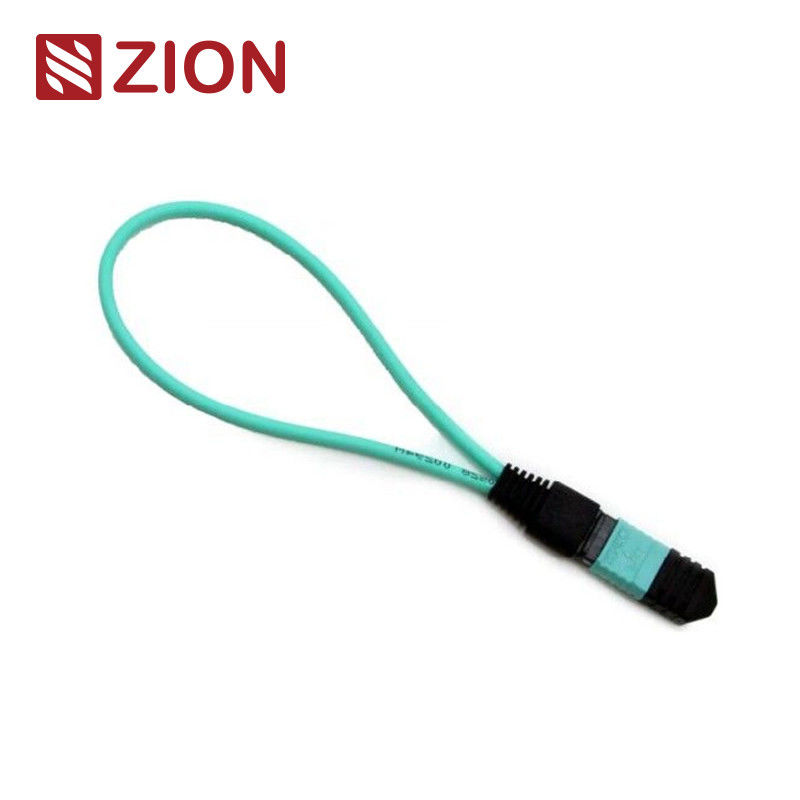

설명:12F MTP OM3 광섬유 루프백 모듈/케이블
MTP 루프백은 MTP 광섬유 케이블이 루프백 배열로 구성되어 있으며, 두 끝이 MTP 커넥터에 종료되어 동일한 커넥터 내에서 연속적인 빛 경로를 만듭니다.이 구성은 장치 발사 용량 및 수신 감수성을 테스트 할 수 있습니다., 특히 40/100G 네트워크 통신에서다양한 네트워크 현상을 식별하고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스의 효과적인 테스트 및 평가를 촉진합니다..
다양한 테스트 포트 요구 사항에 부합하기 위해 8 코어, 12 코어 및 24 코어 MTP 커넥터를 수용하는 여러 광섬유 구성에서 사용할 수 있습니다.12F MTP Fiber Loopback 모듈은 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치에 MTP 인터페이스를 갖춘 트랜시버의 검증 및 테스트를 특별히 허용합니다..
MTP 루프백 모듈은 전송 및 수신 기능을 테스트하기 위해 루프 신호를 제공하며, 특히 병렬 광학 40G 및 100G 네트워크에서 테스트 환경에서 널리 사용됩니다. Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
커넥터 산업 표준
MTP 단일 모드
참고:EIA/TIA-604-5
주거실 세부사항:
SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MTP)
SM APC: 노란색 커넥터 + 검은 부트 (슈퍼 저손실 MTP)
MTP 멀티모드
참고:EIA/TIA-604-5
주거실 세부사항:
• OM1 및 OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MTP)
• OM3 및 OM4 PC: 아쿠아 커넥터 + 검은 부트 (표준 및 슈퍼 저손실 MTP)
• OM3 및 OM4 PC: 헤더 바이올렛 커넥터 + 검은 부트 (표준 손실 MTP)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
- TIA-568-C에 따른 구조화 케이블
- 10G 섬유 채널 컴플라이언스
- 40G 및 100G IEEE 802.3 컴플라이언스
광학적 사양
| 섬유 종류 | 싱글 모드 |
| 섬유 직경 | 9/125μm |
| 삽입 손실 | SM ((G657A1) < 1.0dB |
| 수익 손실 | SM > 50dB |
| 삽입 당기 테스트 | 600배 이상, IL < 0.5dB |
| 작동 온도 | -40°C ~ +80°C |
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 전송하고 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이있는 네트워크 노드 문제를 해결하는 것을 포함한다.광섬유 루프백 테스트, 광학 루프백은 전송 (Tx) 끝에서 발산된 신호를 같은 구성 요소의 수신 (Rx) 끝으로 다시 라우팅함으로써 장치의 작동 신뢰성을 확인합니다.
신청서
광섬유 루프백 테스트는 광섬유 송신기를 검사하는 데 일반적으로 사용됩니다. 송신기는 빛 신호를 수신하고 전송하는 별도의 포트를 가지고 있기 때문에,이러한 항구를 테스트하는 것은 유지보수에 필수적입니다.테스트 프로세스는 전송 포트에서 레이저 신호를 수신 포트로 돌려보내고 전송 및 수신 패턴을 비교하여 동일하고 오류가 없도록합니다.
- 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 함께 배치
- 광섬유 네트워크 장비의 전송 능력과 수신기 감도를 테스트하는 데 사용됩니다.
이름 지정 규칙 및 순서 확인 정보
극성 (채널 정렬)
송신기 선택 안내
특정 트랜시버에 대한 루프백을 선택할 때, 커넥터 유형, 폴리스 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
이 가이드는 일반적으로 사용되는 광섬유 송수신기에 대한 특정 광섬유 루프백 선택을 다루고 있습니다. 언급되지 않은 모듈의 선택은 인터페이스 유형, 물리적 접촉,및 케이블 타입 사양.
시온 커뮤니케이션 MPO/MTP 광섬유 루프백 제품
인기 있는 MPO/MTP 루프백 모델:
7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈 / 케이블
7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈 / 케이블
7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈 / 케이블
7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈 / 케이블
7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈 / 케이블
7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈 / 케이블
7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈 / 케이블
7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
포장
광섬유 케이블은 OMC가 기본으로 표시하고 표시한 손쉽고 잘 보호된 패키지에 포장됩니다. 표준 카튼 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm입니다.카튼 선택은 주문량에 따라 달라집니다.사용자 지정 포장 옵션이 있습니다.
OEM/ODM 서비스
사용자 정의 옵션은 다음을 포함합니다:
- 케이블 색상, 인쇄 텍스트, 케이블 자켓 재료, 커넥터 색상
- OEM 라벨, 식별 고리, 케이블 라벨, 상자, 운송 표시
- 특정 요구 사항을 충족시키기 위해 다른 품질 수준
