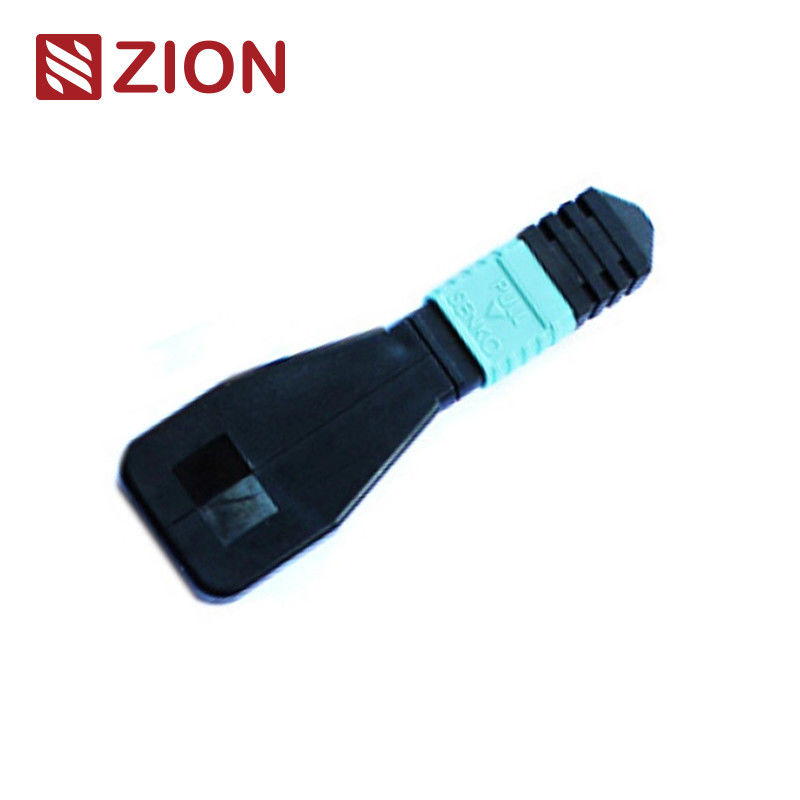

40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈

8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 600회 이상, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

8 섬유 광섬유 케이블

제품 설명

8 섬유 MTP OM3 광섬유 루프백 모듈 / 케이블
8F MTP OM3 광섬유 루프백 모듈 / 케이블

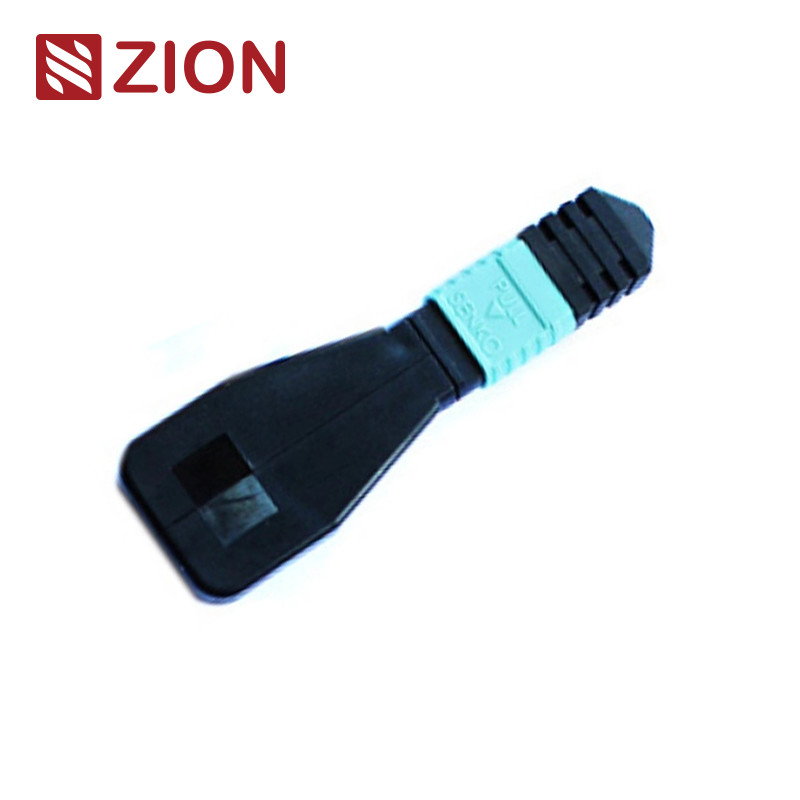

40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 0
Zion 코드 및 설명
Zion 코드: ZCM2116HXA1
Zion 설명: 8F MTP OM3 광섬유 루프백 모듈 / 케이블
MTP 루프백은 루프백 배열로 구성된 MTP 광섬유 점퍼를 포함하며, 광섬유의 양쪽 끝은 MTP 커넥터로 종단되어 동일한 커넥터 내에 광학 경로를 생성합니다. 이를 통해 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신기 감도를 테스트할 수 있습니다. 신호를 소스로 반환함으로써 다양한 잠재적 문제를 식별할 수 있으며, 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스를 효과적으로 테스트하고 평가할 수 있습니다.
광섬유 루프백은 포괄적인 포트 테스트를 위해 다양한 광섬유 배열을 갖춘 8코어, 12코어 및 24코어 MTP 커넥터를 수용하도록 여러 구성으로 제공됩니다. 8F MTP 광섬유 루프백 모듈은 MTP 인터페이스, 특히 40GBASE-SR4/CSR4 QSFP+ 장치를 사용하여 트랜시버를 확인하고 테스트합니다. 12F 버전은 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치를 지원하며, 24F 버전은 100GBASE-SR10 CXP/CFP 장치용으로 설계되었습니다.
MTP 루프백 모듈은 전송 및 수신 기능을 테스트하기 위해 루프 신호를 제공하며, 특히 병렬 광학 40G 및 100G 네트워크 내에서 테스트 환경에서 널리 사용됩니다. 루프백은 MTP 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결합니다. 이러한 모듈은 MTP 트렁크 및 패치 리드에 연결될 때 광 네트워크 세그먼트의 삽입 손실(IL) 테스트를 용이하게 하고 가속화합니다.
OMC는 MTP 네트워크 구성 요소 및 시스템의 번인 테스트 및 유효성 검사를 위한 포괄적인 MTP 광섬유 루프백 어셈블리 라인을 제공합니다. 이러한 어셈블리는 통신 및 데이터 통신 요구 사항에 대한 송신기 기능 및 수신기 감도를 효과적으로 테스트하며, 고밀도 응용 분야에서 최대 밀도를 위해 소형 하우징에 포장됩니다.
커넥터 산업 표준
MTP 단일 모드 참조: EIA/TIA-604-5
MTP 단일 모드 하우징 세부 정보:
• SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MTP)
• SM APC: 노란색 커넥터 + 검정색 부츠 (초저 손실 MTP)
MTP 다중 모드 참조: EIA/TIA-604-5
MTP 다중 모드 하우징 세부 정보:
• OM1 & OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MTP)
• OM3 & OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저 손실 MTP)
• OM3 & OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MTP)
  • IEC 표준 IEC-61754-7을 충족합니다. IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
  • TIA-568-C에 따른 구조화된 케이블링
  • 10G 파이버 채널 준수
  • 40G 및 100G IEEE 802.3 준수
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 1
광학 사양
항목 매개변수
섬유 유형 단일 모드
섬유 직경 9/125um
삽입 손실 SM(G657A1) <1.0dB
반사 손실 SM >50dB
삽입-당김 테스트 600회 이상, IL <0.5dB
작동 온도 -40℃ ~ +80℃
광섬유 루프백 테스트
루프백 테스트에는 통신 장치에서 신호를 보내 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이 있는 네트워크 노드를 문제 해결하는 작업이 포함됩니다. 광섬유 루프백 테스트의 경우 광학 루프백은 장치의 작동 신뢰성을 확인합니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 모듈을 사용하면 장치에서 방출된 신호가 동일한 구성 요소의 전송(Tx) 포트에서 수신(Rx) 포트로 루프됩니다.
응용 프로그램
광섬유 루프백 테스트는 일반적으로 광섬유 트랜시버를 확인하는 데 사용됩니다. 트랜시버는 빛 신호를 수신하고 전송하기 위한 별도의 포트를 가지고 있으므로 이러한 포트를 테스트하는 것이 유지 관리 및 문제 해결에 필수적입니다. 테스트 프로세스는 송신기 포트에서 레이저 신호를 수신기 포트로 다시 라우팅한 다음 전송된 패턴과 수신된 패턴을 비교하여 동일하고 오류가 없는지 확인합니다.
  • 40G 또는 100G MPO/MTP 인터페이스 트랜시버와 함께 배치
  • 루프백 모듈은 광섬유 네트워크 장비의 전송 기능 및 수신기 감도를 테스트할 수 있습니다.
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 2
명명 규칙 및 주문 확인 정보
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 3
커넥터 및 파이버 채널
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 4
극성(채널 정렬)
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 5
특정 트랜시버용 선택 가이드
트랜시버용 루프백을 선택할 때는 커넥터 유형, 연마 유형 및 케이블 유형을 고려하십시오. 일반적으로 사용되는 트랜시버 모듈에 대한 선택 가이드는 다음 표에 요약되어 있습니다.
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 6 40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 7
이 가이드는 일반적으로 사용되는 광섬유 트랜시버에 대한 특정 광섬유 루프백 선택 사항을 제공합니다. 여기에 언급되지 않은 트랜시버 모듈의 경우 인터페이스 유형, 물리적 접촉 및 케이블 유형 요구 사항을 이해하여 적절한 루프백을 선택할 수 있습니다.
Zion Communication의 핫 MPO 광섬유 루프백 제품
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
포장
이 광섬유 케이블은 OMC 라벨이 표준으로 부착된 취급하기 쉽고 잘 보호된 포장으로 포장됩니다. 사용 가능한 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm입니다. 사용된 특정 상자는 주문한 상품의 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 8
OEM/ODM 서비스
다음과 같은 포괄적인 OEM/ODM 서비스를 제공합니다.
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재질, 커넥터 색상 사용자 정의
  • OEM 라벨, 식별 링, 케이블 라벨, 상자 및 배송 마크
  • 특정 요구 사항을 충족하기 위한 다양한 품질 수준
40/100G 네트워크 테스트용 8 코어 MTP OM3 광섬유 루프백 모듈 9
