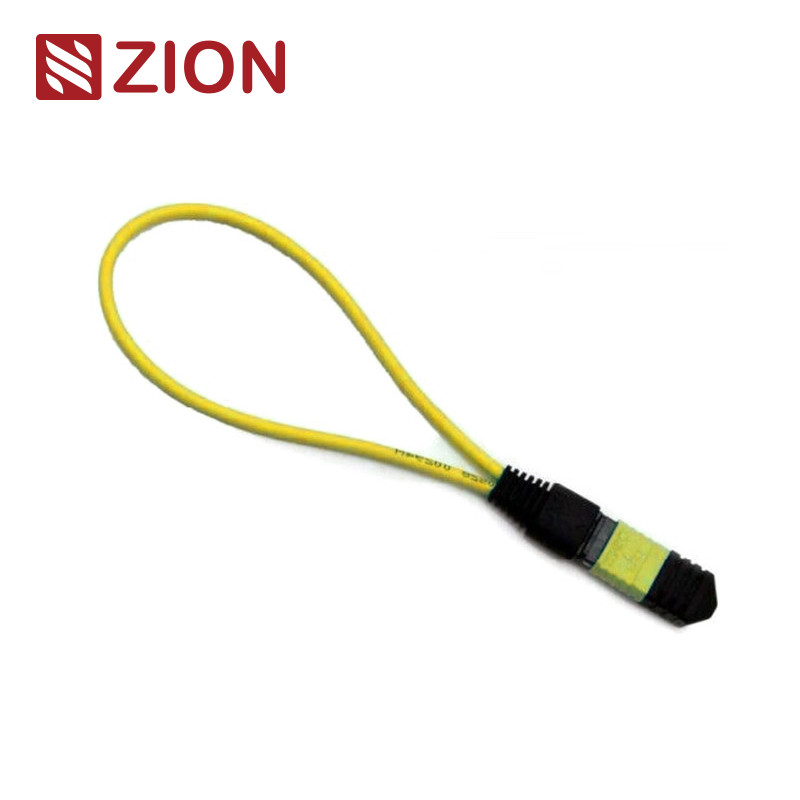

12 심 MTP 단일 모드 광섬유 루프백 모듈/케이블
12F MTP SM 광섬유 루프백 모듈/케이블
Zion 코드: ZCM2121HXA1
Zion 설명: 12F MTP SM 광섬유 루프백 모듈/케이블
MTP 루프백은 루프백 배열로 구성된 MPO 광섬유 점퍼를 포함하며, 광섬유의 양쪽 끝은 동일한 커넥터 내에서 광학 경로를 생성하기 위해 MTP 커넥터로 종단됩니다. 이 구성은 특히 40/100G 네트워크 통신에서 장치 시작 용량 및 수신 감도를 테스트할 수 있게 해줍니다. 신호를 반환함으로써 다양한 잠재적 문제를 식별하고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스의 효과적인 테스트 및 평가를 용이하게 합니다.
여러 구성으로 제공되는 이러한 루프백 모듈은 테스트 포트 요구 사항에 맞게 다양한 광섬유 구성을 갖춘 8코어, 12코어 및 24코어 MTP 커넥터를 수용합니다. 12F MTP 광섬유 루프백 모듈은 특히 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치용 MTP 인터페이스가 있는 트랜시버를 확인하고 테스트합니다.
MTP 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프된 신호를 제공합니다. 특히 병렬 광학 40G 및 100G 네트워크 내에서 테스트 환경에서 널리 사용됩니다. 루프백은 MTP 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결하여 MTP 트렁크 또는 패치 리드를 연결할 때 광 네트워크 세그먼트의 삽입 손실(IL) 테스트를 용이하게 하고 가속화합니다.
커넥터 산업 표준
MPO 단일 모드 참조: IEC 61754-7
MPO 단일 모드 하우징 세부 정보: SM APC: 녹색 커넥터 + 검정색 부츠 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검정색 부츠 (초저 손실 MPO)
MPO 멀티 모드 참조: IEC 61754-7
MPO 멀티 모드 하우징 세부 정보: OM1&OM2 PC: 베이지색 커넥터 + 검정색 부츠 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 검정색 부츠 (표준 및 초저 손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 검정색 부츠 (표준 손실 MPO)
- IEC 표준 IEC-61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수
- TIA-568-C에 따른 구조화된 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3 준수
재료 세부 정보
광학 사양
| 매개변수 |
사양 |
| 광섬유 유형 |
멀티 모드 |
| 광섬유 직경 |
50/125um, 62.5/125um |
| 삽입 손실 |
MM＜1.0dB |
| 반사 손실 |
MM＞25dB |
| 삽입-당김 테스트 |
500회, IL＜0.5dB |
| 작동 온도 |
-40℃~ +80℃ |
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 보내 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이 있는 네트워크 노드를 문제 해결하는 것을 포함합니다. 광섬유 루프백 테스트의 경우 광학 루프백은 장치의 작동 안정성을 확인합니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 모듈을 사용하면 장치에서 방출된 신호가 활성 구성 요소의 송신(Tx) 끝에서 동일한 구성 요소의 수신(Rx) 끝으로 루프됩니다.
응용 분야
12F MPO-LC/SC/FC/ST 스트레이트 하네스 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 응용 분야를 위해 설계되었습니다. 10/40/100G 고밀도 데이터 센터 환경에 최적화되었습니다.
모든 OMC MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MPO 광섬유 패치 코드는 세 가지 주요 영역에서 사용되는 고밀도 케이블 어셈블리입니다.
- 고밀도 데이터 센터 환경
- 건물까지의 광섬유 응용 분야
- 광섬유 장비의 내부 커넥터 응용 분야
명명 규칙 및 주문 확인 정보
커넥터 및 광섬유 채널
극성(채널 정렬)
특정 트랜시버용 선택 가이드
트랜시버용 루프백을 선택할 때는 커넥터 유형, 연마 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
Zion Communication의 인기 있는 MPO 광섬유 루프백
| 제품 코드 |
설명 |
| 7236013 ZCM1111HXA |
8F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236014 ZCM1121HXA |
12F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236015 ZCM1141HXA |
24F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236016 ZCM1116HXA |
8F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236017 ZCM1126HXA |
12F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236018 ZCM1146HXA |
24F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236019 ZCM1117HXA |
8F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236020 ZCM1127HXA |
12F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236021 ZCM1147HXA |
24F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236022 ZCM2111HXA |
8F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236023 ZCM2121HXA |
12F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236024 ZCM2141HXA |
24F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236025 ZCM2116HXA |
8F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236026 ZCM2126HXA |
12F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236027 ZCM2146HXA |
24F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236028 ZCM2117HXA |
8F MTP OM4 광섬유 루프백 모듈/케이블 |
| 7236029 ZCM2127HXA |
12F MTP OM4 광섬유 루프백 모듈/케이블 |
| 7236030 ZCM2147HXA |
24F MTP OM4 광섬유 루프백 모듈/케이블 |
포장
이 광섬유 케이블은 OMC에서 표준으로 라벨이 부착되고 표시된 쉽게 취급할 수 있고 잘 보호된 포장으로 포장됩니다. 표준 상자 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm입니다. 사용된 특정 상자는 주문한 상품의 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
OEM/ODM 서비스
다음과 같은 포괄적인 OEM/ODM 서비스를 제공합니다.
- 맞춤형 케이블 색상, 인쇄 및 재킷 재료
- 맞춤형 커넥터 색상
- OEM 라벨, 식별 링, 케이블 라벨, 상자 및 배송 마크
- 특정 요구 사항을 충족하는 다양한 품질 수준
