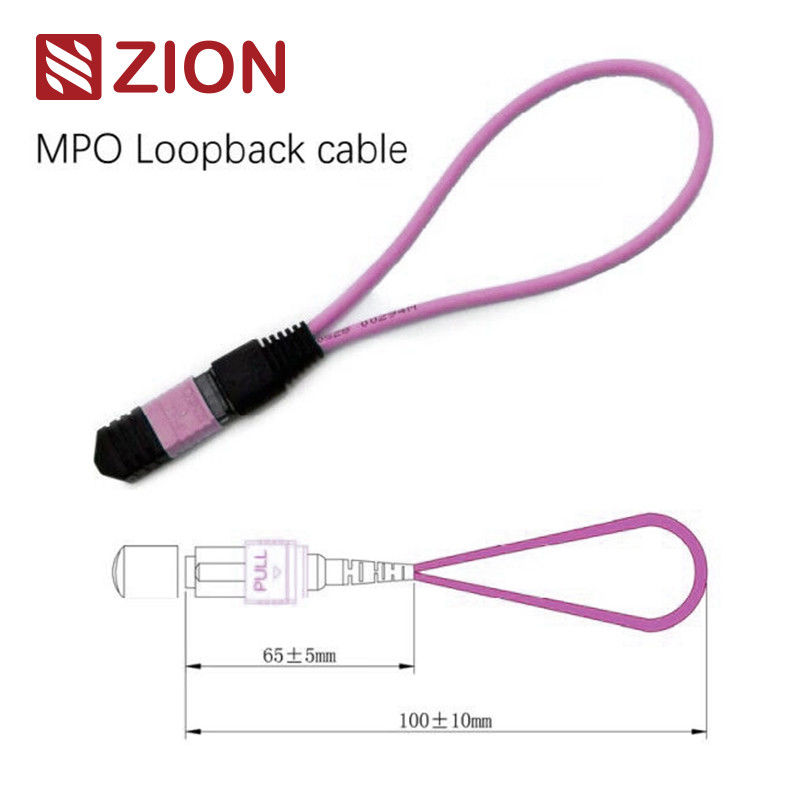

12섬유 MPO OM4 광섬유 루프백 모듈/케이블
시온 코드 와 설명
시온 코드:ZCM1127HXA1
시온 설명12F MPO OM4 광섬유 루프백 모듈/케이블
MPO 루프백은 LOOPBACK 구성의 MPO 뒷 링 점프 라인을 포함하며, 섬유의 두 끝이 MPO 커넥터로 끝나는 것과 같은 커넥터 내에서 빛 경로를 만듭니다.이것은 장치 발사 용량 및 수신 감수성을 테스트 할 수 있습니다, 특히 40/100G 네트워크 통신에서. 신호를 반환함으로써,다양한 잠재적인 문제를 찾아내는데 도움이 되고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스의 효과적인 테스트와 평가를 가능하게 합니다..
광섬유 루프백 회로는 포트 테스트를 위해 다양한 광섬유 구성으로 8 코어, 12 코어 및 24 코어 MPO 커넥터를 수용하기 위해 여러 구성으로 제공됩니다.12F MPO Fiber Loopback 모듈은 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치에 MPO 인터페이스를 갖춘 트랜시버의 검증 및 테스트를 특별히 허용합니다..
MPO 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 그들은 테스트 환경에서 널리 사용됩니다. 특히 병렬 광학 40G 및 100G 네트워크에서 사용됩니다.루프백은 MPO 트랜시버 인터페이스의 트랜시버 (TX) 및 수신기 (RX) 위치를 연결하도록 설계되었습니다.MPO 루프백은 MPO 트렁크와 패치 케이블에 연결되면 광 네트워크 세그먼트의 삽입 손실 (IL) 테스트를 용이하고 가속화합니다.
커넥터 산업 표준
MPO 단일 모드 참조:IEC 61754-7
MPO 싱글 모드 하우징 세부 정보:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (슈퍼 저손실 MPO)
MPO 멀티모드 참조:IEC 61754-7
MPO 멀티모드 하우징 세부 정보:
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준&슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
- IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 따라 적합합니다.
- 10G 섬유 채널 컴플라이언스
- 40G와 100G IEEE 802.3
소재 세부 사항
광학적 사양
섬유 지름:
50/125um, 62.5/125um
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 전송하고 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이있는 네트워크 노드 문제를 해결하는 것을 포함한다.광섬유 루프백 테스트, 광학 루프백은 장치의 작동 신뢰성을 확인합니다. 광섬유 루프백 케이블 또는 데이터 전송 모듈을 사용하여,장치에서 방출되는 신호는 동일한 부품의 송신 (Tx) 끝에서 수신 (Rx) 끝으로 회로됩니다..
신청서
12F MPO-LC/SC/FC/ST 직선 배선 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 애플리케이션을 위해 설계되었습니다.10/40/100G 고밀도 데이터 센터 요구 사항에 최적화.
- 고밀도 환경의 데이터 센터 애플리케이션
- 건물 설비에 가하는 섬유
- 광섬유 장비의 내부 연결 장치 응용
이름 지정 규칙 및 순서 확인 정보
커넥터 및 섬유 채널
극성 (채널 정렬)
특정 송신기 선택 가이드
트랜시버 테스트를 위한 루프백을 선택할 때, 커넥터 타입, 폴리스 타입, 케이블 타입 호환성을 고려한다.다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다..
결론
이 가이드는 가장 일반적으로 사용되는 광섬유 송신기에 대한 특정 광섬유 루프백 선택에 대해 논의합니다. 여기에 언급되지 않은 송신기 모듈의 경우,적절한 루프백은 인터페이스 유형을 이해하여 선택할 수 있습니다., 물리적 접촉 요구 사항 및 케이블 사양.
시온 커뮤니케이션의 핫 MPO 광섬유 루프백 제품
- 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
- 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
- 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
- 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
- 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
- 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
- 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
- 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
- 7236021 ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
- 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
- 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
- 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
- 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
- 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
- 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
- 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
- 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
- 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이 광섬유 케이블은 OMC가 표준으로 표기하고 표시한 손쉽고 잘 보호된 패키지에 포장됩니다. 사용 가능한 카튼 크기는 34*22*15cm, 44*34*24cm, 54*39*34cm입니다.카튼 선택은 주문량에 따라 달라집니다.사용자 지정 포장 옵션이 있습니다.
OEM/ODM 서비스
사용자 정의 서비스:
- 케이블 색상, 인쇄 텍스트, 케이블 자켓 재료, 커넥터 색상
- OEM 라벨, 식별 고리, 케이블 라벨, 상자, 운송 표시
- 특정 요구 사항을 충족시키기 위해 다른 품질 수준
