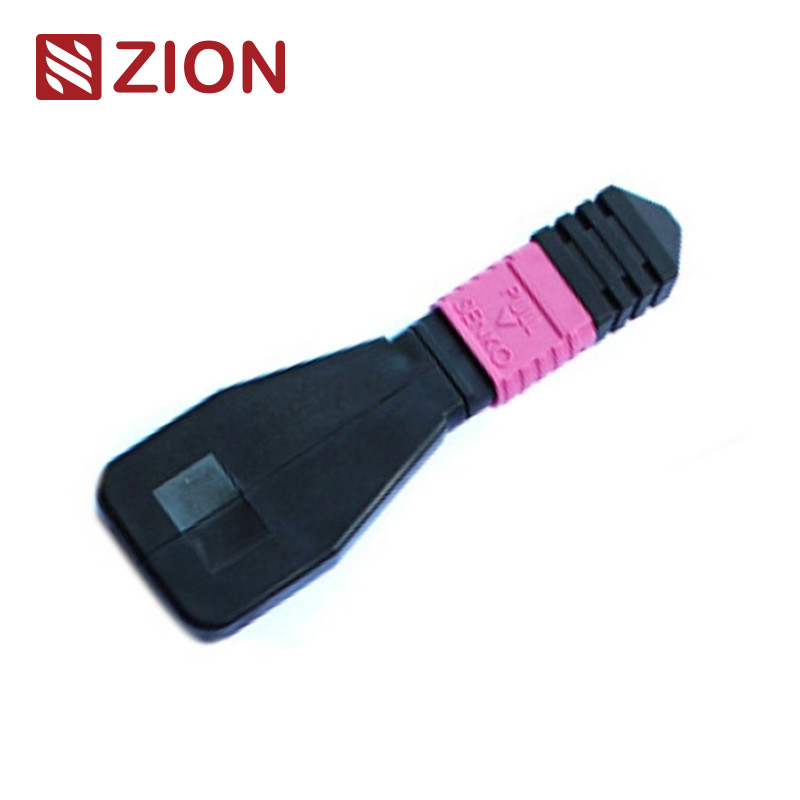

8 파이버 MPO OM4 광섬유 루프백 모듈/케이블
8F MPO OM4 광섬유 루프백 모듈/케이블은 고속 데이터 통신 환경에서 네트워크 장비의 테스트 및 검증을 위해 설계되었습니다.
제품 식별
시온 코드:ZCM1117HXA1
시온 설명8F MPO OM4 광섬유 루프백 모듈/케이블
MPO 루프백은 MPO 커넥터들로 구성되어 있으며, 같은 커넥터 내에서 섬유의 양쪽 끝을 루프하여 닫힌 광 경로를 만듭니다.이것은 장치 발사 용량 및 수신 감수성을 테스트 할 수 있습니다, 특히 40/100G 네트워크 통신에서그것은 다양한 네트워크 현상을 찾아내는데 도움이 되고 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스의 효과적인 테스트와 평가를 촉진합니다..
구성 옵션
광섬유 루프백은 테스트 포트 요구 사항에 부합하는 다양한 광섬유 구성으로 8 코어, 12 코어 및 24 코어 MPO 커넥터를 수용하기 위해 여러 구성에서 사용할 수 있습니다.
- 8F MPO Fiber Loopback 모듈: MPO 인터페이스 - 40GBASE-SR4/CSR4 QSFP+ 장치를 가진 트랜시버를 확인하고 테스트합니다.
- 12F MPO Fiber Loopback 모듈: MPO 인터페이스 - 40GBASESR4 QSFP+ 또는 100GBASE-SR4 장치와 트랜시버를 확인하고 테스트합니다.
- 24F MPO Fiber Loopback 모듈: MPO 인터페이스 - 100GBASESR10 CXP/CFP 장치를 가진 트랜시버를 확인하고 테스트합니다.
테스트 응용 프로그램
MPO 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 그들은 테스트 환경에서 널리 사용됩니다. 특히 병렬 광학 40G 및 100G 네트워크에서 사용됩니다.루프백은 MPO 트랜시버 인터페이스의 트랜시버 (TX) 및 수신기 (RX) 위치를 연결합니다., MPO 트렁크 및 패치 케이블에 연결 된 광망 세그먼트의 삽입 손실 (IL) 테스트를 촉진하고 가속화합니다.
커넥터 표준
MPO 단일 모드 참조:IEC 61754-7
MPO 싱글 모드 하우징 세부 정보:
- SM APC: 녹색 커넥터 + 검은 부트 (Standard Loss MPO)
- SM APC: 노란색 커넥터 + 검은 부트 (슈퍼 저손실 MPO)
MPO 멀티모드 참조:IEC 61754-7
MPO 멀티모드 하우징 세부 정보:
- OM1 및 OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
- OM3 및 OM4 PC: 아쿠아 커넥터 + 검은 부트 (표준 및 슈퍼 저손실 MPO)
- OM3 및 OM4 PC: 헤더 바이올렛 커넥터 + 검은 부트 (표준 손실 MPO)
준수 기준:
• IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
• TIA-568-C에 따라 구조화된 케이블
• 10G 섬유 채널 컴플라이언스
• 40G 및 100G IEEE 802.3
소재 세부 사항
광학적 사양
| 매개 변수 | 사양 |
|---|
| 섬유 종류 | 멀티모드 |
| 섬유 직경 | 50/125um, 62.5/125um |
| 삽입 손실 | MM < 1.0dB |
| 수익 손실 | MM > 25dB |
| 삽입 당기 테스트 | 500배, IL < 0.5dB |
| 작동 온도 | -40°C ~ +80°C |
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 전송하고 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이있는 네트워크 노드 문제를 해결하는 것을 포함한다.광학 루프백은 전송 (Tx) 끝에서 발산된 신호를 동일한 부품의 수신 (Rx) 끝으로 루프하여 장치의 작동 신뢰성을 확인합니다..
신청서
12F MPO-LC/SC/FC/ST 직선 배선 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 애플리케이션을 위해 설계되었습니다.10/40/100G 고밀도 데이터 센터 환경에 최적화.
모든 OMC MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급된다. MPO 섬유 패치 코드는 세 가지 주요 분야에서 사용되는 고밀도 케이블 어셈블리입니다.
- 고밀도 환경의 데이터 센터 애플리케이션
- 건물 설비에 가하는 섬유
- 광섬유 장비의 내부 연결 장치 응용
명명 규칙 및 순서 확인
커넥터 및 섬유 채널
극성 (채널 정렬)
송신기 선택 안내
트랜시버에 대한 루프백을 선택할 때 커넥터 유형, 롤러 유형 및 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
결론
이 가이드는 일반적으로 사용되는 광섬유 송신기에 대한 특정 광섬유 루프백 선택지를 제공합니다. 언급되지 않은 송신기 모듈에 대해서는,적절한 루프백은 인터페이스 타입을 이해함으로써 선택할 수 있습니다., 물리적 접촉 및 케이블 유형 요구 사항
시온 커뮤니케이션의 MPO 광섬유 루프백 제품
7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이 광섬유 케이블은 OMC가 기본으로 표시하고 표시한 손쉽고 잘 보호된 패키지에 포장됩니다.
표준 상자 크기:
- 34 × 22 × 15cm
- 44 × 34 × 24cm
- 54 × 39 × 34cm
카튼 선택은 주문량에 달려 있습니다. 사용자 지정 포장 옵션이 있습니다.
OEM/ODM 서비스
사용자 정의 옵션은 다음을 포함합니다:
- 케이블 색상, 인쇄 텍스트, 케이블 자켓의 재료, 커넥터 색상
- OEM 라벨, 식별 링, 케이블 라벨, 상자, 운송 표시
- 다른 품질 수준
