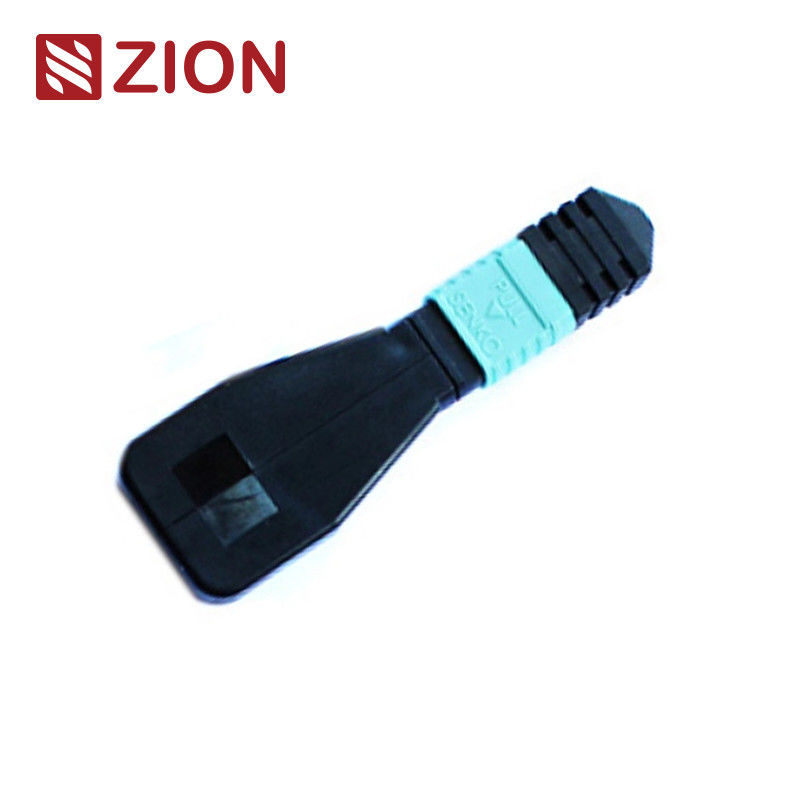

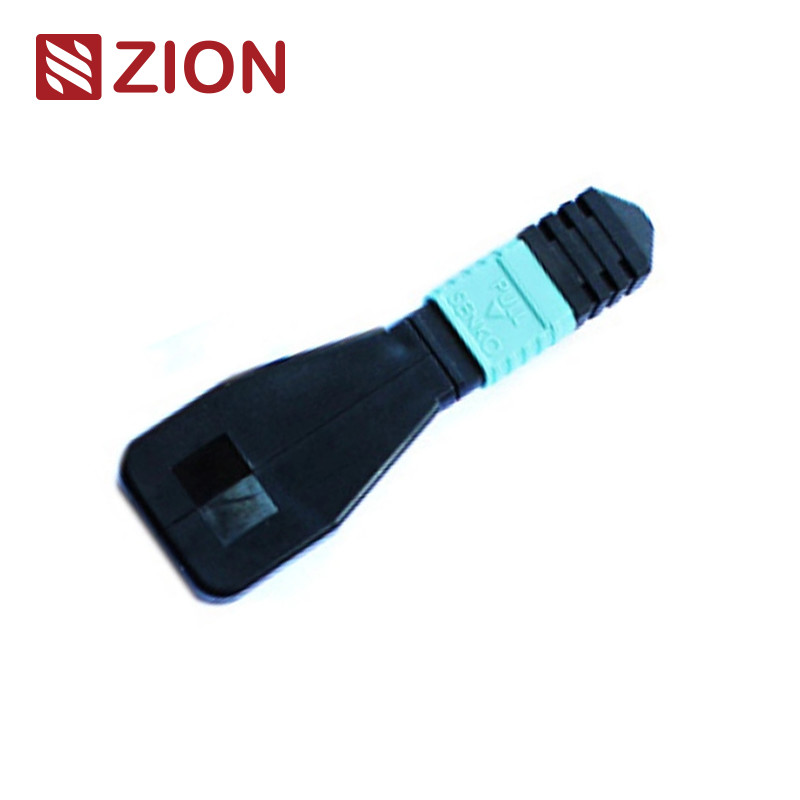

| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50PCS |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 보증금을 받은 후 일반적으로 25일. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없음 |
| 섬유 직경: | 50/125um, 62.5/125um | 삽입 손실: | MM |
|---|---|---|---|
| 반사 특성: | MM>25dB | 인서트-풀 테스트: | 500회, IL＜0.5dB |
| 작동 온도(℃): | -40℃~ +80℃ |
| 시온 코드 | 시온 기술 | |||||||
| ZCM1146HXA1 | 24F MPO OM3 광섬유 되돌림 모듈 /Cable | |||||||
| MPO 루프는 동일 커넥터에서 광선 통로를 달성하기 위해 되돌림에 MPO 백 링 점핑선을 포함하고, MPO 연결기 안으로 섬유를 둘다 끝냅니다. 특히 40/100G 네트워크 통신에서, 장치의 출시 능력과 수신 감도는 광 전송망에 대하여 단일의 부품 또는 인터페이스의 효과적 실험과 평가를 달성하기 위해 신호를 반환함으로써 다양한 잠재적 현상을 위치시킬 수 있습니다. | ||||||||
| test.8F MPO 섬유 되돌림 모듈에서 공항에 적응하기 위한 MPO 연결기와 여러 섬유 섬유 구조가 MPO 인터페이스를 특징으로 하여 송수신기에 대한 확인과 테스트를 허락한다는 것을 8 -핵심, 12 -핵심과 24 -핵심을 수용할 수 있는 광섬유 회로의 많은 구조가 있습니다 - 40GBASE-SR4/CSR4 QSFP+ 장치. 12F MPO 섬유 되돌림 모듈은 MPO 인터페이스 - 40GBASESR4 QSFP+ 또는 100GBASE-SR4 장치를 특징으로 하여 송수신기에 대한 확인과 테스트를 허락합니다. 24F MPO 섬유 되돌림 모듈은 MPO 인터페이스를 특징으로 하여 송수신기에 대한 확인과 테스트를 허락합니다 - 100GBASESR10 CXP / CFP 장치. | ||||||||
| MPO 되돌림 모듈은 전송과 수신기능을 시험하기 위해 루프된 신호를 제공합니다. 그것은 평행한 광학 40과 100G 네트워크 이내에 특히 테스트 환경 이내에 넓게 사용했습니다. 되돌림은 송수신기 (TX)와 MPO 송수신기 인터페이스의 수신기들 (RX) 위치들을 연결하기 위해 구축됩니다. MPO 되돌림은 MPO 트렁크 / 패치 리드에 그들을 연결함으로써 광학망 부분의 IL 테스트를 용이하게 하고 가속할 수 있습니다. | ||||||||
| OMC는 번인을 위한 MPO 광섬유 되돌림 조립과 MPO 네트워크 구성 요소와 시스템의 시험의 라인을 제공합니다. 이러한 MPO 되돌림 집회는 효과적으로 특히 텔레콤과 데이터콤 요구조건을 위해, 송신기 능력과 네트워크 장비의 수신기 감도를 시험하는데 사용됩니다. 그들은 이러한 적용을 위해 가능한 가장 높은 밀도를 위한 콤팩트 하우징에서 패키징됩니다. | ||||||||
연결기의 산업표준 :
| 연결기 | 참조 | 주택 세부 사항 | ||||||
| MPO 단일모드 | IEC 61754-7 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MPO) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MPO) |
||||||
| MPO 다중 모드 | IEC 61754-7 | OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MPO) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MPO) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MPO) |
||||||
| IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
| 10G 파이버 채널 컴플라이언트 | ||||||||
| 40G와 100G IEEE 802.3 |
재료의 세부 사항
광학적 사양 :
| 항목 | 매개 변수 | |||||||
| 섬유형 | 다중 모드 | |||||||
| 파이버 직경 | 50/125 um, 62.5/125 um | |||||||
| 삽입 손실 | MM<1.0dB | |||||||
| 반사 특성 | MM>25dB | |||||||
| 삽입물 당기기 테스트 | 500 배, IL<0.5dB | |||||||
| 작동 온도 | - 40C~ +80C | |||||||
광섬유 루프 백 시험 :
| 일반적으로, 루프 백 시험은 그것이 잘 작용하고 있는지 결정하는 방법으로써 또는 네트워크에서 결함이 있는 노드를 중재하는 방법으로써 장치로 되돌아가는 신호가 통신 장치에서 보내집니다 그리고 루프를 이루었습니다 시험입니다. 광섬유 루프 백 시험에 대해서 말하자면, 광학 되돌림은 장치의 운용 신뢰도를 검증하는데 사용됩니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 광섬유 되돌림 모듈을 사용할 때, 장치에 의해 분사된 신호는 활성화된 구성 요소의 전송 (Tx) 말에서 동일 구성 요소의 수신 (Rx) 말로 되돌아가는 고리로 만들어집니다. |
애플리케이션 :
| 응용에 관한 한, 광섬유 루프 백 시험은 광섬유 송수신기를 확인해서 종종 사용됩니다. 송수신기가 발광 신호를 받고 전하기 위한 투 포트를 가지고 있기 때문에, 그들이 작동 하에 여전히 있는지 보기 위한 항구를 시험하는 것은 필요합니다. 그러므로, 광섬유 루프 백 시험은 송수신기 유지를 위한 가장 편리한 방법입니다. 테스팅 프로세스는 송신기 포트에서 수신기 포트로 되돌아가는 레이저 신호를 경로화하는 것 의한 것입니다. 그리고 나서 송신된 패턴은 그들이 동일하고, 어떤 에러도 가지고 있지 않다는 것을 확인하기 위해 수용 패턴과 비교해서 있습니다. | ||||||||
| 40G 또는 100G MPO / MPO 인터페이스 송수신기로 배열됩니다 | ||||||||
| 되돌림 모듈은 광섬유 네트워크 장비의 전송 능력과 수신기 감도를 시험해서 사용될 수 있습니다. |
Rules&Order 확인 정보를 명명하는 것 :
| 연결기 | 광섬유 채널 | |||||||
극성 (채널 얼라인먼트)
특정한 송수신기를 위해 선택합니까?
| 송수신기와 되돌림의 공통 기능을 고려해서 송수신기를 위해 되돌림을 선택할 때 우리는 접속구의 형태와 폴리쉬 타입과 케이블 유형에 대해 생각하여야 합니다. 약간의 대부분 사용된 송수신기 모듈을 위한 선택 가이드는 다음 표에 요약됩니다. | ||||||||
| 표 1 : 10G SFP+ 송수신기를 위한 되돌림 선택 |
| 모델 | 인터페이스 타입 | 케이블 유형 | 되돌림에게 어울렸습니다 | |||||
| 10GBASE-USR | LC 이중 통신 (PC) | MMF | LC / UPC 두 부분으로 된 멀티 모드 광섬유 되돌림 | |||||
| 10GBASE-SR | LC 이중 통신 (UPC) | MMF | ||||||
| 10GBASE-LR | LC 이중 통신 (UPC) | MMF | ||||||
| 10GBASE-ER | LC 이중 통신 (UPC) | SMF | LC / UPC 두 부분으로 된 단일 모드 빛 섬유 되돌림 |
|||||
| 10GBASE-zr | LC 이중 통신 (PC) | SMF | ||||||
| 표 2 : 40G QSFP+ 송수신기를 위한 되돌림 선택 |
| 모델 | 인터페이스 타입 | 케이블 유형 | 되돌림에게 어울렸습니다 | |||||
| 40GBASE-CSR4 | MTP / MPO (UPC) | MMF | 8/12 섬유 MTP / UPC 멀티 모드 광섬유 되돌림 |
|||||
| 40GBASE-SR4 | MTP / MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP / MPO (자동 위상 조정) | SMF | 8/12 섬유 MTP / 자동 위상 조정 단일 모드 빛 섬유 되돌림 | |||||
| 40GBASE-PLR4 | MTP / MPO (자동 위상 조정) | SMF | ||||||
| 40GBASE-LR4 | LC 이중 통신 (PC) | SMF | LC / UPC 두 부분으로 된 단일 모드 빛 섬유 되돌림 |
|||||
| 40GBASE-LR4L | LC 이중 통신 (UPC) | SMF | ||||||
| 40GBASE-ER4 | LC 이중 통신 (UPC) | SMF | ||||||
| 40GBASE-LX4 | LC 이중 통신 (UPC) | MMF / SMF | LC / UPC 이중 통신 다중 모드 / 단일 | |||||
| 표 3 : 100G QSFP28 송수신기를 위한 되돌림 선택 |
| 모델 | 인터페이스 타입 | 케이블 유형 | 되돌림에게 어울렸습니다 | |||||
| 100GBASE-SR4 | MTP / MPO (UPC) | MMF | 8/12 섬유 MTP / UPC 멀티 모드 광섬유 되돌림 |
|||||
| 100GBASE-PSM4 | MTP / MPO (자동 위상 조정) | SMF | 8/12 섬유 MTP / 자동 위상 조정 단일 모드 빛 섬유 되돌림 | |||||
| 100GBASE-LR4 | LC 이중 통신 (PC) | SMF | LC / UPC 두 부분으로 된 단일 모드 빛 섬유 되돌림 |
|||||
| 표 4 : CFP 송수신기를 위한 되돌림 선택 |
| 모델 | 인터페이스 타입 | 케이블 유형 | 되돌림에게 어울렸습니다 | |||||
| 40GBASE-SR4 CFP | MTP / MPO (UPC) | MMF | 8/12 섬유 MTP / UPC 멀티 모드 광섬유 되돌림 |
|||||
| 40GBASE-LR4 CFP | SC 이중 통신 (UPC) | SMF | SC / UPC 두 부분으로 된 단일 모드 빛 섬유 되돌림 |
|||||
| 40GBASE-FR CFP | SC 이중 통신 (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | SC 이중 통신 (PC / UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | SC 이중 통신 (PC / UPC) | SMF | ||||||
| 100GBASE-SR4 CFP | MPO / MTP (UPC) | MMF | 24개 섬유 MTP / UPC 멀티 모드 광섬유 되돌림 |
|||||
결론
| 이 포스트는 약간의 가장 일반적으로 사용된 광 섬유형 송수신기를 위한 특정 섬유 되돌림 선택에 대해 논의합니다. 이 포스트에서 언급되지 않는 다른 송수신기 모듈을 위해, 우리는 또한 그것의 인터페이스 타입, 신체 접촉과 케이블 유형에 관한 세부를 얻음으로써 그것을 위해 적당한 되돌림을 선택하는 방법을 알 수 있습니다. |
시온 통신의 뜨거운 MPO 광섬유 되돌림
| 시온 코드 | 시온 기술 | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM 광섬유 되돌림 모듈 /Cable | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SM 광섬유 되돌림 모듈 / 케이블 | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM 광섬유 되돌림 모듈 /Cable | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 광섬유 되돌림 모듈 /Cable | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 광섬유 되돌림 모듈 /Cable | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 광섬유 되돌림 모듈 /Cable | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM 광섬유 되돌림 모듈 /Cable | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP SM 광섬유 되돌림 모듈 /Cable | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM 광섬유 되돌림 모듈 /Cable | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 광섬유 되돌림 모듈 /Cable | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4 광섬유 되돌림 모듈 /Cable | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 광섬유 되돌림 모듈 /Cable | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 광섬유 되돌림 모듈 /Cable | ||||||
패키징
| 이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
| 1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
| 2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
| 3. 다른 품질 수준. |
