40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈

12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
기본 정보
원래 장소: 중국
브랜드 이름: HELLOSIGNAL® OR OEM
최소 주문 수량: 50PCS
포장 세부 사항: 10 PC / 비닐 봉투
배달 시간: 보증금을 받은 후 일반적으로 25일.
지불 조건: T/T
공급 능력: 제한 없음
최고의 가격 지금 연락
상세 정보
섬유 직경: 50/125um, 62.5/125um 삽입 손실: MM
반사 손실: MM>25dB 인서트-풀 테스트: 500회, IL＜0.5dB
작동 온도(℃): -40℃~ +80℃
강조하다:

12 섬유 MPO 루프백 모듈

,

OM3 광섬유 루프백 케이블

,

40/100G 네트워크 테스트 MPO 루프백 어셈블리

제품 설명

12F MPO OM3 광섬유 루프백 모듈/케이블

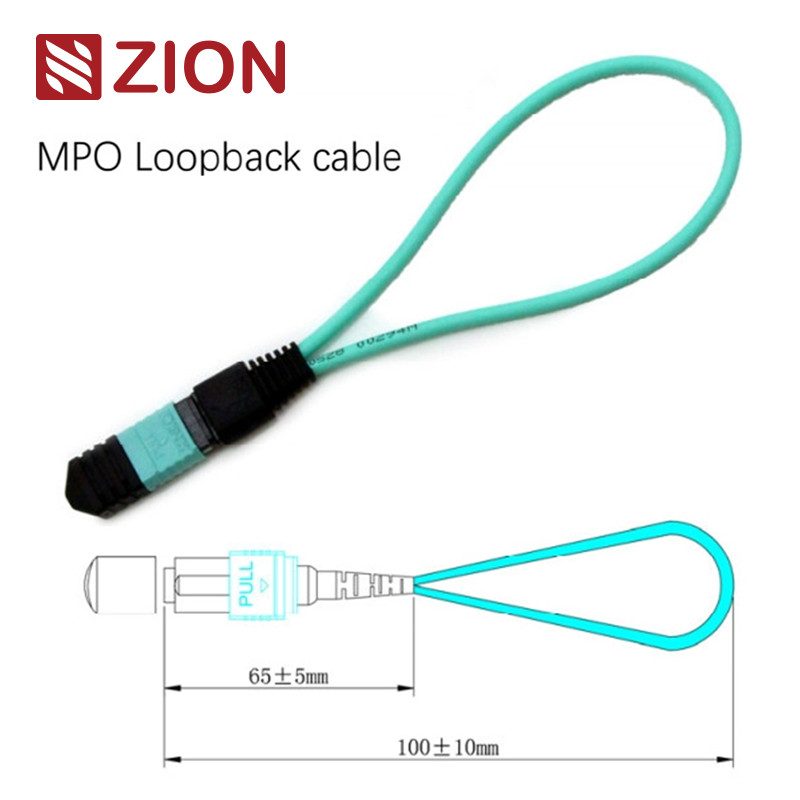

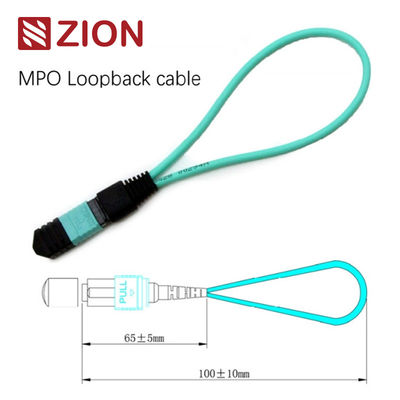

40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 0
시온 제품 정보
시온 코드:ZCM1126HXA1
설명:12F MPO OM3 광섬유 루프백 모듈/케이블
MPO 루프백은 루프백 구성의 MPO 광섬유 점퍼를 포함하고, 동일한 커넥터 내에서 연속적인 빛 경로를 만들기 위해 섬유의 양쪽 끝을 단일 MPO 커넥터로 연결합니다.이것은 장치 발사 용량 및 수신 감수성을 테스트 할 수 있습니다, 특히 40/100G 네트워크 통신에서. 신호를 반환함으로써,다양한 잠재적인 문제를 찾아내는 데 도움이 되며, 섬유망의 개별 구성 요소 또는 인터페이스의 효과적인 테스트와 평가를 가능하게 합니다..
구성 옵션
다중 광섬유 회로 구성으로 제공되며 포트 테스트를 위해 다양한 광섬유 구성으로 8 코어, 12 코어 및 24 코어 MPO 커넥터를 수용합니다.
  • 8F MPO 파이버 루프백:MPO 인터페이스 - 40GBASE-SR4 / CSR4 QSFP + 장치와 트랜시버를 확인하고 테스트합니다.
  • 12F MPO 파이버 루프백:MPO 인터페이스 - 40GBASE-SR4 QSFP+ 또는 100GBASE-SR4 장치를 가진 트랜시버를 확인하고 테스트합니다.
  • 24F MPO 파이버 루프백:MPO 인터페이스 - 100GBASE-SR10 CXP/CFP 장치를 가진 트랜시버를 확인하고 테스트합니다.
테스트 응용 프로그램
MPO 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 그들은 테스트 환경에서 널리 사용됩니다. 특히 병렬 광학 40G 및 100G 네트워크 내에서 사용됩니다.루프백은 MPO 트랜시버 인터페이스의 트랜시버 (TX) 및 수신기 (RX) 위치를 연결하도록 설계되었습니다.MPO 루프백은 MPO 트렁크와 패치 케이블에 연결하여 광 네트워크 세그먼트의 삽입 손실 (IL) 테스트를 용이하고 가속화합니다.
커넥터 표준
MPO 단일 모드 참조:IEC 61754-7
MPO 싱글모드 하우징:SM APC: 녹색 커넥터 + 검은 부트 (표준 손실 MPO)
SM APC: 노란색 커넥터 + 검은색 부트 (Super Low Loss MPO)
MPO 멀티모드 참조:IEC 61754-7
MPO 멀티모드 하우징:
OM1&OM2 PC: 베이지 커넥터 + 검은 부트 (표준 손실 MPO)
OM3&OM4 PC: 아쿠아 커넥터 + 블랙 부트 (표준 및 슈퍼 저손실 MPO)
OM3&OM4 PC: 헤더 바이올렛 커넥터 + 블랙 부트 (표준 손실 MPO)
  • IEC 표준 IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) 에 적합합니다.
  • TIA-568-C에 따른 구조화 케이블
  • 10G 섬유 채널 컴플라이언스
  • 40G 및 100G IEEE 802.3 컴플라이언스
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 1
광학적 사양
매개 변수사양
섬유 종류멀티모드
섬유 직경50/125μm, 62.5/125μm
삽입 손실MM < 1.0dB
수익 손실MM > 25dB
삽입 당기 테스트500배, IL < 0.5dB
작동 온도-40°C ~ +80°C
광섬유 루프백 테스트
루프백 테스트는 통신 장치에서 신호를 전송하고 동일한 장치로 다시 루프하여 적절한 기능을 확인하거나 결함이있는 네트워크 노드 문제를 해결하는 것을 포함한다.광섬유 루프백 테스트광섬유 루프백 케이블 또는 모듈을 사용하여장치에서 방출되는 신호는 동일한 부품의 송신 (Tx) 끝에서 수신 (Rx) 끝으로 회로됩니다..
신청서
12F MPO-LC/SC/FC/ST 직선 배선 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터를 위해 설계되었습니다. 10/40/100G 고밀도 데이터 센터 애플리케이션에 최적화되었습니다.
모든 OMC MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급된다. MPO 섬유 패치 코드는 세 가지 주요 분야에서 사용되는 고밀도 케이블 어셈블리입니다.
  • 고밀도 환경의 데이터 센터 애플리케이션
  • 빌딩에 유선 (FTTB) 설비
  • 광섬유 장비의 내부 연결 장치 응용
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 2
제품 식별 및 주문
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 340/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 4
극성 (채널 정렬)
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 5
송신기 선택 안내
트랜시버의 루프백을 선택할 때, 커넥터 유형, 폴리스 유형, 케이블 유형을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 640/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 7
이 가이드는 일반적으로 사용되는 광섬유 송신기에 대한 특정 광섬유 루프백 선택을 다루고 있습니다. 언급되지 않은 다른 송신기 모듈에 대해,적절한 루프백은 인터페이스 타입을 이해함으로써 선택할 수 있습니다., 물리적 접촉 및 케이블 유형 요구 사항
인기 있는 MPO 광섬유 루프백 제품
시온 커뮤니케이션은 MPO 광섬유 루프백 솔루션의 포괄적인 범위를 제공합니다.
  • 7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈 / 케이블
  • 7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈 / 케이블
  • 7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 723602: ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈 / 케이블
  • 7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈 / 케이블
  • 7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈 / 케이블
  • 7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈 / 케이블
  • 7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈 / 케이블
포장
이 광섬유 케이블은 OMC가 표준으로 표시하고 표시한 손쉽고 잘 보호된 패키지에 포장됩니다. 사용 가능한 카튼 크기는 34×22×15cm, 44×34×24cm 및 54×39×34cm입니다.카튼 선택은 주문량에 따라 달라집니다.사용자 지정 포장 옵션이 있습니다.
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 8
OEM/ODM 서비스
다음을 포함한 사용자 정의 서비스:
  • 케이블 색상, 인쇄 텍스트, 케이블 자켓 재료, 커넥터 색상
  • OEM 라벨, 식별 고리, 케이블 라벨, 상자, 운송 표시
  • 특정 요구 사항을 충족시키기 위해 다른 품질 수준
40/100G 네트워크 테스트용 12 코어 MPO OM3 광섬유 루프백 모듈 9
