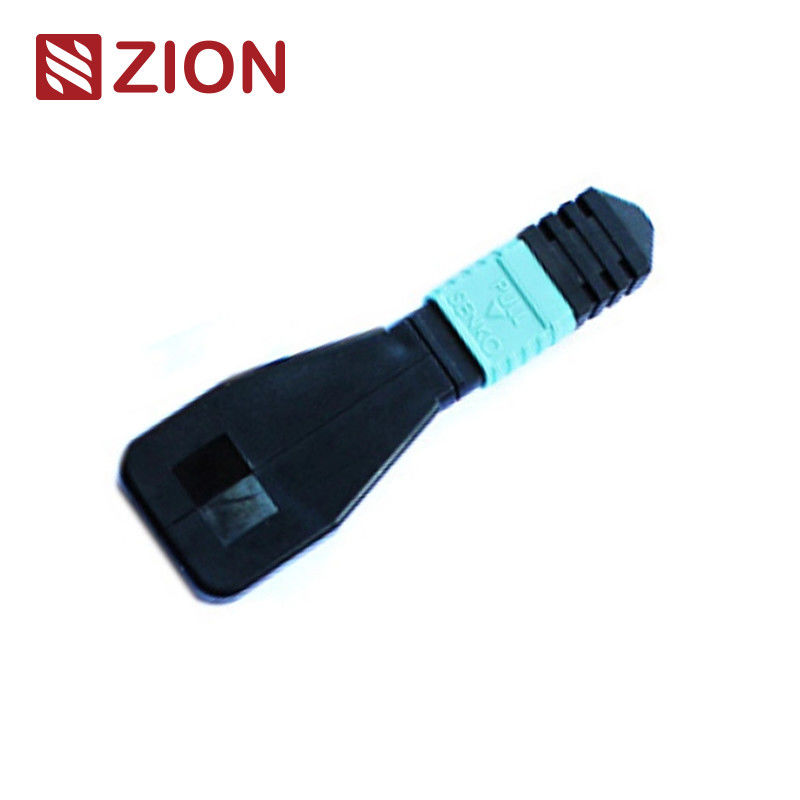

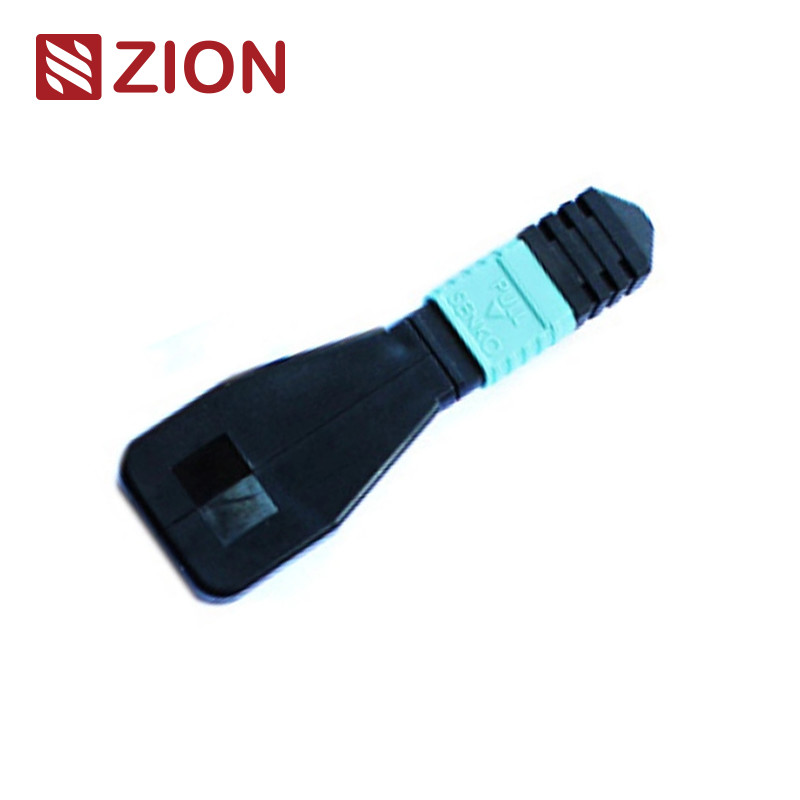

8 섬유 MPO OM3 광섬유 루프백 모듈/케이블
자이온 제품정보
시온 코드:ZCM1116HXA1
시온 설명:8F MPO OM3 광섬유 루프백 모듈/케이블
MPO 루프백에는 LOOPBACK 구성의 MPO 백 링 점핑 라인이 포함되어 있으며 광섬유의 양쪽 끝이 MPO 커넥터로 종료되어 동일한 커넥터 내에서 완전한 광 경로를 생성합니다. 이를 통해 특히 40/100G 네트워크 통신에서 장치 실행 용량 및 수신 감도를 테스트할 수 있습니다. 신호를 반환함으로써 다양한 잠재적 현상을 식별할 수 있으므로 광섬유 네트워크 내의 개별 구성 요소 또는 인터페이스를 효과적으로 테스트하고 평가할 수 있습니다.
광섬유 루프백은 다양한 구성으로 제공되며 다양한 테스트 포트 요구 사항에 맞게 다양한 광섬유 구성을 갖춘 8코어, 12코어 및 24코어 MPO 커넥터를 수용합니다. 8F MPO 파이버 루프백 모듈은 MPO 인터페이스, 특히 40GBASE-SR4/CSR4 QSFP+ 장치를 갖춘 트랜시버를 검증하고 테스트합니다.
MPO 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 이는 테스트 환경, 특히 병렬 광학 40G 및 100G 네트워크에서 널리 사용됩니다. 루프백은 MPO 트랜시버 인터페이스의 트랜시버(TX) 및 수신기(RX) 위치를 연결하도록 설계되었습니다. MPO 루프백은 MPO 트렁크 및 패치 리드에 연결된 경우 광 네트워크 세그먼트의 IL(삽입 손실) 테스트를 촉진하고 가속화합니다.
커넥터 산업 표준
MPO 단일모드 참조:IEC 61754-7
MPO 싱글모드 하우징 세부사항:SM APC: 녹색 커넥터 + 검정색 부팅(표준 손실 MPO)
SM APC: 노란색 커넥터 + 검정색 부팅(초저손실 MPO)
MPO 다중 모드 참조:IEC 61754-7
MPO 다중 모드 하우징 세부사항:OM1 및 OM2 PC: 베이지색 커넥터 + 검정색 부팅(표준 손실 MPO)
OM3 및 OM4 PC: 아쿠아 커넥터 + 블랙 부트(표준 및 초저손실 MPO)
OM3 및 OM4 PC: Heather Violet 커넥터 + 검정색 부팅(표준 손실 MPO)
- IEC 표준 IEC-61754-7을 충족합니다. IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) 준수 TIA-568-C에 따른 구조적 케이블링
- 10G 파이버 채널 준수
- 40G 및 100G IEEE 802.3 규격 준수
광학 사양
| 섬유 종류 |
다중 모드 |
| 섬유 직경 |
50/125um, 62.5/125um |
| 삽입 손실 |
MM < 1.0dB |
| 반사 손실 |
MM > 25dB |
| 인서트-풀 테스트 |
500회, IL < 0.5dB |
| 작동 온도 |
-40℃ ~ +80℃ |
광섬유 루프백 테스트
루프백 테스트에는 통신 장치에서 신호를 보내고 동일한 장치로 다시 루프하여 올바른 기능을 확인하거나 결함이 있는 네트워크 노드 문제를 해결하는 작업이 포함됩니다. 광섬유 루프백 테스트의 경우 광학 루프백은 장치의 작동 신뢰성을 확인합니다. 데이터 전송을 위해 광섬유 루프백 케이블 또는 모듈을 사용하여 장치에서 방출된 신호는 활성 구성 요소의 전송(Tx) 끝에서 동일한 구성 요소의 수신(Rx) 끝으로 다시 순환됩니다.
응용
12F MPO-LC/SC/FC/ST 직선 하네스 케이블은 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 및 고밀도 데이터 센터 애플리케이션용으로 설계되었습니다. 이는 10/40/100G 고밀도 데이터 센터 환경에 최적화되어 있습니다.
모든 OMC MPO 커넥터는 Senko/Nissin/Sumitomo에서 공급됩니다. MPO 파이버 패치 코드는 세 가지 주요 영역에 사용되는 고밀도 케이블 어셈블리입니다.
- 고밀도 환경을 갖춘 데이터 센터 애플리케이션
- 건물 설치에 대한 광섬유
- 광섬유 장비 내의 내부 커넥터 응용
명명 규칙 및 주문 확인
극성(채널 정렬)
트랜시버 선택 가이드
특정 트랜시버에 대한 루프백을 선택할 때 커넥터 유형, 광택 유형 및 케이블 유형 호환성을 고려하십시오. 다음 표는 일반적으로 사용되는 트랜시버 모듈에 대한 선택 지침을 제공합니다.
결론
이 가이드에서는 가장 일반적으로 사용되는 광섬유 트랜시버에 대한 특정 광섬유 루프백 선택에 대해 설명합니다. 특별히 언급되지 않은 트랜시버 모듈의 경우 인터페이스 유형, 물리적 접촉 요구 사항 및 케이블 유형 사양을 이해하여 적합한 루프백을 선택할 수 있습니다.
Zion Communication 핫 MPO 광섬유 루프백 제품
7236013 ZCM1111HXA: 8F MPO SM 광섬유 루프백 모듈/케이블
7236014 ZCM1121HXA: 12F MPO SM 광섬유 루프백 모듈/케이블
7236015 ZCM1141HXA: 24F MPO SM 광섬유 루프백 모듈/케이블
7236016 ZCM1116HXA: 8F MPO OM3 광섬유 루프백 모듈/케이블
7236017 ZCM1126HXA: 12F MPO OM3 광섬유 루프백 모듈/케이블
7236018 ZCM1146HXA: 24F MPO OM3 광섬유 루프백 모듈/케이블
7236019 ZCM1117HXA: 8F MPO OM4 광섬유 루프백 모듈/케이블
7236020 ZCM1127HXA: 12F MPO OM4 광섬유 루프백 모듈/케이블
7236021 ZCM1147HXA: 24F MPO OM4 광섬유 루프백 모듈/케이블
7236022 ZCM2111HXA: 8F MTP SM 광섬유 루프백 모듈/케이블
7236023 ZCM2121HXA: 12F MTP SM 광섬유 루프백 모듈/케이블
7236024 ZCM2141HXA: 24F MTP SM 광섬유 루프백 모듈/케이블
7236025 ZCM2116HXA: 8F MTP OM3 광섬유 루프백 모듈/케이블
7236026 ZCM2126HXA: 12F MTP OM3 광섬유 루프백 모듈/케이블
7236027 ZCM2146HXA: 24F MTP OM3 광섬유 루프백 모듈/케이블
7236028 ZCM2117HXA: 8F MTP OM4 광섬유 루프백 모듈/케이블
7236029 ZCM2127HXA: 12F MTP OM4 광섬유 루프백 모듈/케이블
7236030 ZCM2147HXA: 24F MTP OM4 광섬유 루프백 모듈/케이블
포장
이러한 광섬유 케이블은 취급이 용이하고 잘 보호되는 포장재에 포장되어 있으며 표준으로 OMC 라벨이 붙어 있습니다. 표준 상자 크기에는 34×22×15cm, 44×34×24cm 및 54×39×34cm가 포함됩니다. 사용되는 특정 상자는 주문한 상품 수량에 따라 다릅니다. 맞춤형 포장 옵션을 사용할 수 있습니다.
OEM/ODM 서비스
사용자 정의 옵션에는 다음이 포함됩니다.
- 케이블 색상, 인쇄 텍스트, 케이블 재킷 재질, 커넥터 색상
- OEM 라벨, 식별 링, 케이블 라벨, 상자, 배송 표시
- 특정 요구 사항을 충족하는 다양한 품질 수준
