| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HELLOSIGNAL® OR OEM |
| 최소 주문 수량: | 50PCS |
| 포장 세부 사항: | 10 PC / 비닐 봉투 |
| 배달 시간: | 보증금을 받은 후 일반적으로 25일. |
| 지불 조건: | T/T |
| 공급 능력: | 제한 없음 |
| 섬유 직경: | 9/125 um | 삽입 손실: | SM(G657A1) |
|---|---|---|---|
| 반사 손실: | SM>50dB | 인서트-풀 테스트: | 500회, IL＜0.5dB |
| 작동 온도(℃): | -40℃~ +80℃ | ||
| 강조하다: | 24 파이버 MPO 루프백 모듈,단일모드 광섬유 루프백 케이블,40/100G 네트워크 테스트 MPO 루프백 어셈블리 |
||

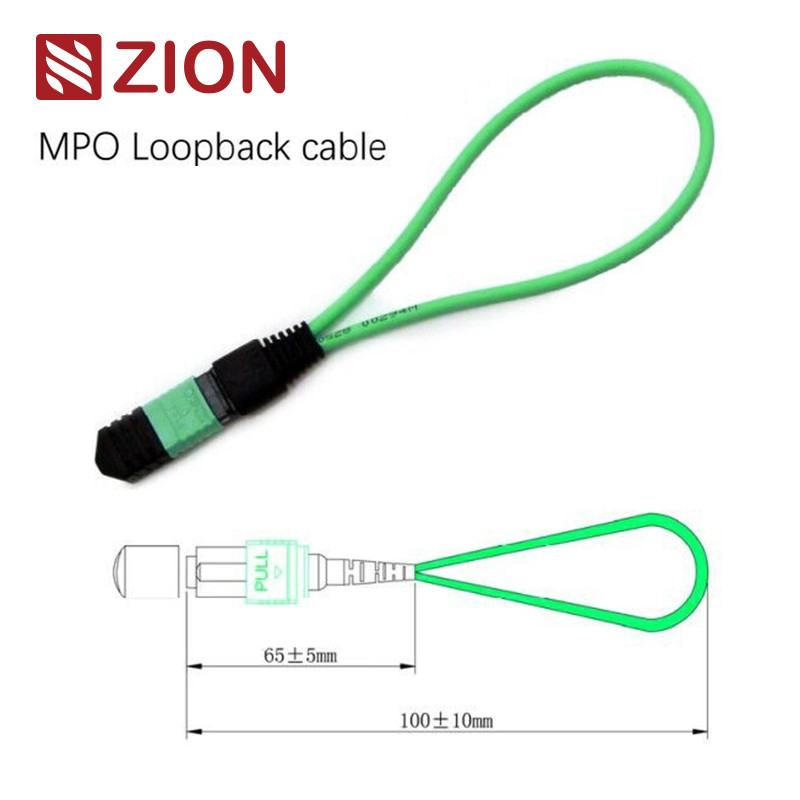

MPO 루프백은 LOOPBACK 구성의 MPO 핑크 점핑 라인을 포함하고, 같은 커넥터 내에서 완전한 빛 경로를 만들기 위해 양쪽 끝을 MPO 커넥터로 연결합니다.이것은 장치 발사 용량 및 수신 감수성을 테스트 할 수 있습니다, 특히 40/100G 네트워크 통신에서. 신호를 반환함으로써,다양한 잠재적인 문제를 찾아내는 데 도움이 되며, 섬유망의 개별 구성 요소 또는 인터페이스의 효과적인 테스트 및 평가를 촉진합니다..
여러 구성에서 사용할 수 있으며, 이러한 루프백 모듈은 다른 테스트 포트 요구 사항에 적응하기 위해 다양한 섬유 구성으로 8 코어, 12 코어 및 24 코어 MPO 커넥터를 수용합니다.
MPO 루프백 모듈은 송신 및 수신 기능을 테스트하기 위해 루프 신호를 제공합니다. 그들은 테스트 환경에서 널리 사용됩니다. 특히 병렬 광학 40G 및 100G 네트워크에서 사용됩니다.루프백은 MPO 트랜시버 인터페이스의 트랜시버 (TX) 및 수신기 (RX) 위치를 연결하도록 설계되었습니다.MPO 루프백은 MPO 트렁크와 패치 케이블에 연결하여 광망 세그먼트의 IL 테스트를 촉진하고 가속화합니다.
OMC는 MPO 네트워크 구성 요소와 시스템을 태우고 테스트하기 위해 MPO 광섬유 루프백 집합의 포괄적인 라인을 제공합니다.이 집합은 네트워크 장비의 송신기 능력과 수신기 감도를 효과적으로 테스트합니다., 통신 및 데이터컴 요구 사항을 충족합니다. 그들은 이러한 응용 프로그램에서 최대 밀도를 위해 컴팩트 하우징에 포장됩니다.
| 매개 변수 | 사양 |
|---|---|
| 섬유 종류 | 싱글 모드 |
| 섬유 직경 | 9/125um |
| 삽입 손실 | SM ((G657A1) <1.0dB |
| 수익 손실 | SM>50dB |
| 삽입 당기 테스트 | 500배, IL<0.5dB |
| 작동 온도 | -40°C ~ +80°C |
루프백 테스트는 통신 장치에서 신호를 보내고 올바른 기능을 확인하거나 결함이있는 네트워크 노드 문제를 해결하기 위해 동일한 장치로 다시 루프합니다. Optical loopbacks verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.
광섬유 루프백 테스트는 광섬유 송신기를 검사하는 데 일반적으로 사용됩니다. 송신기는 빛 신호를 수신하고 전송하는 별도의 포트를 가지고 있기 때문에,이러한 항구를 테스트하는 것은 유지보수에 필수적입니다.테스트 프로세스는 전송 포트에서 레이저 신호를 수신 포트로 돌려보내고 전송 및 수신 패턴을 비교하여 동일하고 오류가 없도록합니다.
특정 트랜시버에 대한 루프백을 선택할 때, 커넥터 유형, 폴리스 유형 및 케이블 유형을 고려하십시오. 일반적으로 사용되는 트랜시버 모듈의 선택 가이드는 아래에 요약되어 있습니다.
| 제품 코드 | 설명 |
|---|---|
| 7236013 ZCM1111HXA | 8F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236014 ZCM1121HXA | 12F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236015 ZCM1141HXA | 24F MPO SM 광섬유 루프백 모듈/케이블 |
| 7236016 ZCM1116HXA | 8F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236017 ZCM1126HXA | 12F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236018 ZCM1146HXA | 24F MPO OM3 광섬유 루프백 모듈/케이블 |
| 7236019 ZCM1117HXA | 8F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236020 ZCM1127HXA | 12F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236021 ZCM1147HXA | 24F MPO OM4 광섬유 루프백 모듈/케이블 |
| 7236022 ZCM2111HXA | 8F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236023 ZCM2121HXA | 12F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236024 ZCM2141HXA | 24F MTP SM 광섬유 루프백 모듈/케이블 |
| 7236025 ZCM2116HXA | 8F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236026 ZCM2126HXA | 12F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236027 ZCM2146HXA | 24F MTP OM3 광섬유 루프백 모듈/케이블 |
| 7236028 ZCM2117HXA | 8F MTP OM4 광섬유 루프백 모듈/케이블 |
| 7236029 ZCM2127HXA | 12F MTP OM4 광섬유 루프백 모듈/케이블 |
| 7236030 ZCM2147HXA | 24F MTP OM4 광섬유 루프백 모듈/케이블 |
이 광섬유 케이블은 OMC가 표준으로 표기하고 표시한 손쉽고 잘 보호된 패키지를 갖추고 있습니다. 사용 가능한 카튼 크기는 34×22×15cm, 44×34×24cm, 54×39×34cm입니다.카튼 선택은 주문량에 따라 달라집니다.맞춤형 포장 옵션이 있습니다.
|
