| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Zion communication OR OEM |
| 인증: | ISO, UL, CE, RoHS |
| 모델 번호: | RG59 동축 케이블 |
| 최소 주문 수량: | 30KM |
| 포장 세부 사항: | 305M, 1000FT, 나무 릴, 판지 |
| 배달 시간: | 25일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 3000KM/월 |
| 지휘자: | 기원전 22AWG | 격리: | 솔리드 PE |
|---|---|---|---|
| 방패: | 나동선 편조선 95% 적용 범위 | 재킷: | PVC CM |
| 색상: | 검정, 흰색 | 패키지: | 305M, 1000FT, 나무로 되는 권선, 판지 |

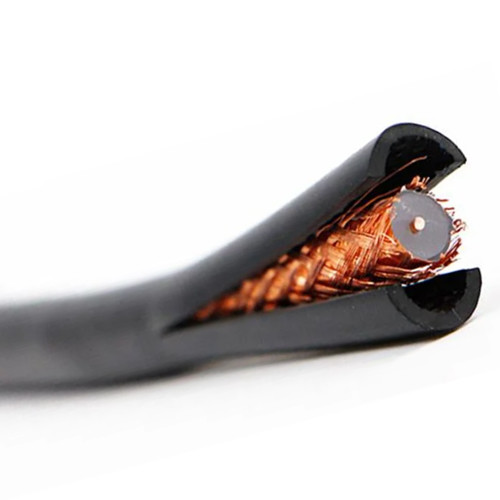

| 강조하다: | 95% 베어 구리 브레이드 RG59 샴 케이블,22 AWG BC 도체 감시 케이블,75옴 임피던스 CCTV 동축 케이블 |
||
| 구성 요소 | 사양 |
|---|---|
| 내부 도체 | 0.025"/0.64mm/22 AWG BC |
| 유전체 | 0.148"/3.7±0.05mm 솔리드 PE |
| 실드 | 0.12mm/34AWG 구리 피복 알루미늄(95%) |
| 자켓 | 0.230"/6.00±0.1mm PVC |
| 응용 분야 | 더 긴 CCTV 실행 길이에 사용 |
| 매개변수 | 값 |
|---|---|
| 내부 도체 저항 | 20℃에서 54 Ohms/KM |
| 정전 용량 | 67±2 pF/m |
| 임피던스 | 75 ± 3 Ω |
| 반사 손실 | 5~1000MHz 사이: > 22dB |
| 전파 속도 | 0.66 |
| 스파커 테스트(VAC) | 3 |
| 속성 | 사양 |
|---|---|
| 케이블 굽힘 반경 | 케이블 직경의 10배 |
| 작동 온도 범위 | -20℃ ~ 60℃ |
| 케이블 치수 | 0.230"/6.00±0.1mm PVC |
| 주파수(MHz) | 최대 감쇠(dB/100ft) | 최대 감쇠(dB/100m) |
|---|---|---|
| 5 | 0.87 | 2.70 |
| 50 | 2.90 | 9.00 |
| 100 | 4.15 | 12.87 |
| 200 | 5.98 | 18.54 |
| 550 | 10.32 | 31.98 |
| 750 | 12.20 | 37.81 |
| 865 | 13.27 | 41.15 |
| 1000 | 14.40 | 44.65 |
| 매개변수 | 세부 정보 |
|---|---|
| 표시 | HELLOSIGNAL RG59 ST BC 95% CCA PVC CCTV 동축 케이블 7100172 ×××M/FT |
| 패키지 | 릴, 풀 박스, 플라스틱 스풀, 나무 스풀, 팔레트의 문의 길이 |
| 배달 시간 | 일반적으로 보증금 수령 후 25일 |
| 브랜드 | HELLOSIGNAL® 또는 OEM |
| 모델 | 도체 유형 및 저항 | 유전체 | 실드 및 커버리지 | 자켓 유형 | 정전 용량 | 임피던스 |
|---|---|---|---|---|---|---|
| RG59 B/U BC 95% BC PVC NO.7100167 |
23AWG/0.58mm BC 65.26 Ω/km |
솔리드 PE | BC-브레이드 95% | PVC | 67±2 pF/m | 75±3Ω |
| RG59 B/U BC 95% CCA PVC NO.7100168 |
23AWG/0.58mm BC 65.26 Ω/km |
솔리드 PE | CCA-브레이드 95% | PVC | 67±2 pF/m | 75±3Ω |
| RG59 B/U BC 95% BC PE NO.7100169 |
23AWG/0.58mm BC 65.26 Ω/km |
솔리드 PE | BC-브레이드 95% | PE | 67±2 pF/m | 75±3Ω |
| RG59 B/U BC 95% CCA PE NO.7100170 |
23AWG/0.58mm BC 65.26 Ω/km |
솔리드 PE | CCA-브레이드 95% | PE | 52±2 pF/m | 75±3Ω |
| RG59 Micro 95% CCA PVC NO.7100171 |
7×0.18mm (STR)BC 20.74 Ω/km |
솔리드 PE | CCA-브레이드 95% | PVC | 67±2 pF/m | 75±3Ω |
| RG59 ST BC 85% CCA PVC NO.7100173 |
22AWG/0.64mm (SOL)BC 54 Ω/km |
솔리드 PE | CCA-브레이드 85% | PVC | 67±2 pF/m | 75±3Ω |
| RG59 UK BC 47% AL PVC NO.7100174 |
22AWG/0.70mm (SOL)BC 45 Ω/km |
발포 PE | Al-브레이드 47% | PVC | 52±1 pF/m | 75±3Ω |
