지휘자: | 20AWG BC | 단열재: | 발포 PE |
---|---|---|---|
방패: | 베어 구리 브레이드 와이어 95% 적용 범위 | 재킷: | PVC CM |
색깔: | 검정, 흰색 | 패키지: | 305M, 1000FT, 나무 릴, 판지 |

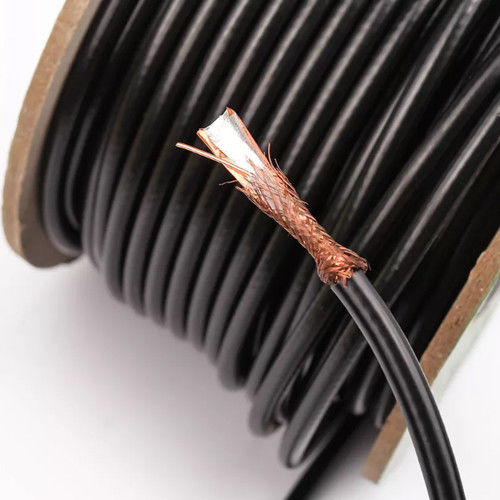

RG59 BC 95% CCA PVC CM 75옴 CCTV 동축 케이블 NO.7100164 |
|||||||
유사한 유형: | |||||||
목록 아니. |
조건 유형 &Nom.DCR |
차폐 | 차폐 및 %적용 범위 |
재킷 종류 | 명.정전 용량 | Nom.Imp.Ω | |
RG59 기원전 기원전 95% PVC CM NO.7100161 |
20AWG(솔)BC 33.4Ω/km |
발포 체육 |
BC-브레이드 95% | PVC CM | 52±3pF/m | 75±3Ω | |
RG59 기원전 기원전 95% PVC CMR NO.7100162 |
20AWG(솔)BC 33.4Ω/km |
발포 체육 |
BC-브레이드 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
RG59 기원전 기원전 95% PVC CMP NO.7100163 |
20AWG(솔)BC 33.4Ω/km |
발포 체육 |
BC-브레이드 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
RG59 기원전 95% CCA PVC CM NO.7100164 |
20AWG(솔)BC 33.4Ω/km |
발포 체육 |
CCA-브레이드 95% | PVC CM | 52±3pF/m | 75±3Ω | |
RG59 기원전 95% CCA PVC CMR NO.7100165 |
20AWG(솔)BC 33.4Ω/km |
발포 체육 |
CCA-브레이드 95% | PVC CMR | 52±3pF/m | 75±3Ω | |
구성 매개변수: | |||||||
내부 지휘자 | 0.032"/0.81mm/20AWG BC | ||||||
유전체 | 0.144"/3.66mm 발포 PE | ||||||
방패 | 0.12mm CCA 브레이드 와이어 95% 커버리지 | ||||||
재킷 | 0.238"±0.006"/6.05±0.15mm PVC CM | ||||||
재킷 두께 | 0.032"/0.81mm | ||||||
신청 | 더 긴 CCTV 실행 길이에 사용 | ||||||
전기적 특성: | |||||||
내부 도체 저항 | 최대.20시에℃21.2Ω/km(6.96Ω/kft) 미만이어야 합니다. | ||||||
정전 용량 | 52 ±3pF/m 15.8 ±1pF/피트 | ||||||
임피던스 | 75±3Ω | ||||||
반사 손실 | 5 ~ 1000MHz: > 22dB | ||||||
전파 속도 | 0.85 | ||||||
스파커 테스트(VAC) | 4 | ||||||
기계적 및 환경적 특성 | |||||||
케이블 굽힘 반경 | 케이블 직경의 10배 | ||||||
작동 온도 범위 | -20℃60까지℃ | ||||||
케이블 치수 | 0.238"±0.006"/6.05±0.15mm PVC CM | ||||||
교차 구역 | |||||||
감쇠(20℃): | |||||||
주파수(MHZ) | 최대 감쇠(dB/100ft) | 최대 감쇠(dB/100m) | |||||
5 | 0.86 | 2.82 | |||||
55 | 2.05 | 6.73 | |||||
83 | 2.45 | 8.04 | |||||
187 | 3.60 | 11.81 | |||||
211 | 3.80 | 12.47 | |||||
250 | 4.10 | 13시 45분 | |||||
300 | 4.45 | 14.60 | |||||
350 | 4.80 | 15.75 | |||||
400 | 5.10 | 16.73 | |||||
450 | 5.40 | 17.72 | |||||
500 | 5.70 | 18.70 | |||||
550 | 5.95 | 19.52 | |||||
600 | 6.20 | 20.34 | |||||
750 | 6.97 | 22.87 | |||||
865 | 7.52 | 24.67 | |||||
1000 | 8.12 | 26.64 | |||||
주문 정보: | |||||||
마킹 | 헬로시그널 RG59 BC 95% CCA PVC CM CCTV 동축 케이블 7100164 ×××M/FT |
||||||
패키지 | 권선, 잡아당기기 상자, 플라스틱 스풀, 나무로 되는 스풀, 깔판에 문의한 길이… | ||||||
배달 시간 | 보증금을 받은 후 일반적으로 25일. | ||||||
상표 | HELLOSIGNAL® 또는 OEM | ||||||
