| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | hellosignal |
| 인증: | UL, CE, RoHS |
| 모델 번호: | CCTV 감독 케이블 |
| 최소 주문 수량: | 30 킬로미터 |
| 포장 세부 사항: | 상자에서 500FT, 1000FT 나무로 된 릴 또는 스풀 |
| 배달 시간: | 25 일로 일합니다 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 0 달 |
| 관리인: | 나동선 | 유전체: | 고체 폴리에틸렌 |
|---|---|---|---|
| 차폐: | BC 브레이드 (95%) | 동력선 관리인: | BC |
| 단열재의 동력선 지름: | (빨갛고 검은) PVC | 재킷: | PVC / 페이 / LSZH |
|

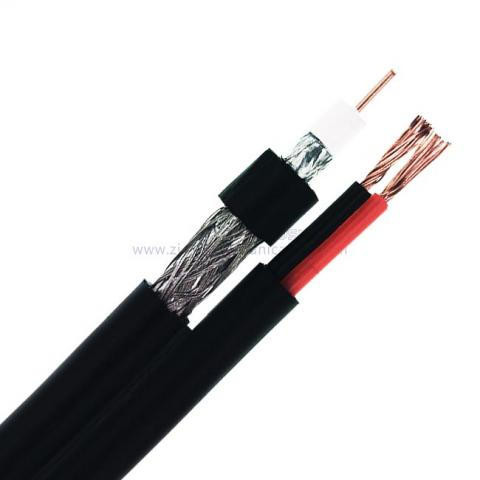

RG59CCS+2x0.75, 그림 8 제7102044호 |
||||||||
| 유사한 유형: | ||||||||
| 동축 케이블 | 파워 코어 | |||||||
| 조건 유형 &Nom.DCR |
유전체 | 차폐 및 %적용 범위 |
재킷 | 전원 전선 조건 유형 | 전원선 외경 단열재 |
재킷 | 명.정전 용량 | |
| RG59K + 2C0.5 그림 8 제7102035호 |
0.70mm(SOL) BC 54Ω/km |
거품 FEP |
기원전 브레이드 47% |
6.00mm PVC/PE/LSZH |
2배 (24*0.15mm BC) |
1.9mm HDPE (레드 블랙) |
5.05mm PVC/PE/ LSZH |
67±2pF/m |
| RG59 B/U +2C0.50 그림 8 제7102036호 |
0.58mm(SOL) BC 54Ω/km |
단단한 체육 |
기원전 브레이드 95% |
6.00mm PVC/PE/LSZH |
2배 (16*0.2mm BC) |
1.9mm HDPE (레드 블랙) |
5.05mm PVC/PE/ LSZH |
67±2pF/m |
| RG59 B/U +2C0.50CCA 그림 8 제7102037호 |
0.58mm(SOL) BC 54Ω/km |
단단한 체육 |
CCA 브레이드 95% |
6.00mm PVC/PE/LSZH |
2배 (16*0.2mm CCA ) |
1.9mm HDPE (레드 블랙) |
5.05mm PVC/PE/ LSZH |
67±2pF/m |
| RG59 마이크로 +2C0.75 그림 8 제7102040호 |
7*0.18mm(SOL) BC 54Ω/km |
단단한 체육 |
CCA 브레이드 95% |
4.05mm PVC/PE/LSZH |
2배 (16*0.2mm CCA ) |
1.9mm HDPE (레드 블랙) |
5.05mm PVC/PE/ LSZH |
52±3pF/m |
| RG59 B/U +2C0.50CCA 그림 8 제7102041호 |
0.5mm(SOL) BC 87.6Ω/km |
거품 FEP |
1.Al/PET-포일 2.CCA -브레이드 50% |
5.6mm PVC/PE/LSZH |
2배 (16*0.2mm CCA ) |
2.0mm PVC (레드 블랙) |
5.05mm PVC/PE/ LSZH |
69±2pF/m |
| 구성 매개변수: | ||||||||
| 내부 지휘자 | 0.643mm CCS | |||||||
| 유전체 | 3.71mm 발포 폴리에틸렌 | |||||||
| 실드 1 | AL 포일 | |||||||
| 실드 2 | 0.12mmX32 AL 와이어 | |||||||
| 재킷 | 6.0mm PVC/PE/LSZH | |||||||
| 전력선 도체 | 2x(16*0.25mmCCA) | |||||||
| 전원선 절연체 직경 | 2.0mmPVC(레드,블랙) | |||||||
| 재킷 | 5.0mm PVC/PE/LSZH | |||||||
| 신청 | 더 긴 CCTV 실행 길이에 사용 | |||||||
| 전기적 특성: | ||||||||
| 내부 도체 저항 | 20에서 252.83Ohms/KM℃ | |||||||
| 정전 용량 | 62±2pF/m | |||||||
| 임피던스 | 75±3Ω | |||||||
| 반사 손실 | 5 ~ 1000MHz: > 22dB | |||||||
| 전파 속도 | 0.66 | |||||||
| 스파커 테스트(VAC) | 삼 | |||||||
| 기계적 및 환경적 특성 | ||||||||
| 케이블 굽힘 반경 | 케이블 직경의 10배 | |||||||
| 작동 온도 범위 | -20℃60까지℃ | |||||||
| 케이블 치수 | 6.0×5.05mm | |||||||
| 교차 구역 | ||||||||
 |
||||||||
| 감쇠(20℃): | ||||||||
| 주파수(MHZ) | 최대 감쇠(dB/100ft) | 최대 감쇠(dB/100m) | ||||||
| 5 | 0.66 | 2.16 | ||||||
| 50 | 2.07 | 6.78 | ||||||
| 100 | 2.92 | 9.58 | ||||||
| 300 | 5.06 | 16.58 | ||||||
| 450 | 6.19 | 20.31 | ||||||
| 865 | 8.58 | 28.15 | ||||||
| 1000 | 9.23 | 30.26 | ||||||
| 1750년 | 12.20 | 40.03 | ||||||
| 2150 | 13.53 | 44.37 | ||||||
| 2500 | 14.59 | 47.84 | ||||||
| 3000 | 15.98 | 52.41 | ||||||
| 주문 정보: | ||||||||
| 마킹 | HELLOSIGNAL RG59CCS+2x0.75, 그림 8 CCTV 동축 케이블 7102044 ×××M/FT |
|||||||
| 패키지 | 권선, 잡아당기기 상자, 플라스틱 스풀, 나무로 되는 스풀, 깔판에 문의한 길이… | |||||||
| 배달 시간 | 보증금을 받은 후 일반적으로 25일. | |||||||
| 상표 | HELLOSIGNAL® 또는 OEM | |||||||
