작동 파장 (nm): | 1260~1650nm | 화이버 길이: | 1.5m 또는 요청됩니다 |
---|---|---|---|
대역폭 (nm): | 20Nm | 작동 온도 (C): | -40 ~ 85 |
접속구의 형태: | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||
하이 라이트: | 섬유 광학 분배기,plc 광 분배기 |
PLC 분배기 타입 | 1×8 PLC 분배기 | ||||||||
구성 유형 | 1×8 | ||||||||
작동 파장 (nm) | 1260~1650nm | ||||||||
화이버 길이 | 1.5m 또는 요청됩니다 | ||||||||
대역폭 (nm) | 20nm | ||||||||
패키지 방식 | 블록 없는 | ||||||||
섬유형 | 단일모드 G657A1 또는 G652D | ||||||||
파이버 직경 | 0.9 mm,2.0mm,3.0mm | ||||||||
편광 의존 손실량 (≤) dB | 0.3 | ||||||||
파장 의존 손실 (≤) dB | 0.3 | ||||||||
전형적 삽입 손실 (≤) dB | 10.2 | ||||||||
삽입 손실 (≤) dB | 10.7 | ||||||||
균일 손실 (≤) dB | 0.8 | ||||||||
작동 온도 (C) | -40 ~ 85 | ||||||||
저장 온도 (C) | -40 ~ 85 | ||||||||
실링 패키지 차원 (밀리미터) | 130*100*25 | ||||||||
접속구의 형태 | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||||||||
브랜드 | HELLOSIGNAL® 또는 OEM | ||||||||
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | ||||||||
MOQ | 20 PC |

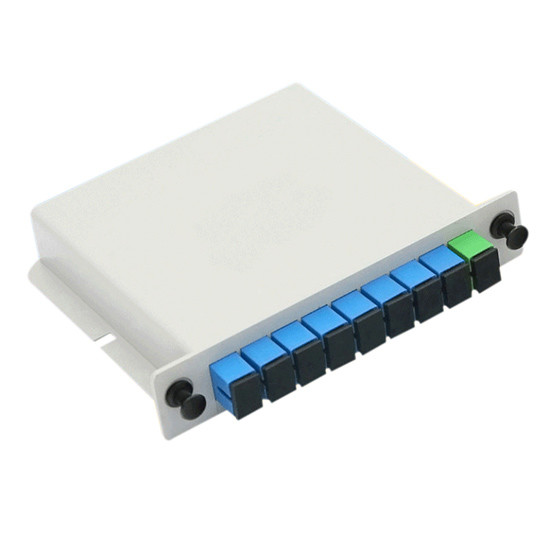

SC FC 연결과 광학 섬유 분배기 1X8 LGX 단일모드 PLC는 LGX 박스에 설치된 1×8 블록 없는 plc 분배기입니다. 이 광학 섬유 분배기는 관련된 섬유 어뎁터 포트와 SC FC LC 파이버 컨넥터로 커넥테리즈드.
PLC (평면 도파로) 분배기는 1 입력 섬유부터 다수 출력 섬유까지 심지어 갈라진 비율과 한 개의 모드 분할기입니다. 이 PLC 분배기는 입력 파장에 상관없이 모든 섬유을 가로지르는 심지어 갈라진 비율과 1개 입력과 8개의 출력 섬유로, 1×8 입니다. PLC 분배기는 있습니다 이용할 수 있는 900 um 루즈 튜브 단일 모드 섬유로와 당신의 필요에 따라서 말단이거나 끝나지 않습니다. 언커넥터이즈드 PLC 분배기는 쉬운 짜집기 또는 커넥터로 연결을 위한 어떤 연결기도 딸려 있지 않습니다. 커넥터이즈드 PLC 분배기는 섬유 광학 커넥터 중에서 당신의 선택으로 이용 가능합니다 : LC / UPC와 LC / 자동 위상 조정, SC / UPC, SC / 자동 위상 조정, FC / UPC, FC / 자동 위상 조정과 거리 / UPC.
매개 변수 | 1개 X 엔 PLC 분배기 ; 2개 X 엔 PLC 분배기 | ||||||||
매개 변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
작동 사고 방식(MM) | 1260~1650 | ||||||||
섬유형 | G657A1 또는 주문 제작됩니다 | ||||||||
삽입 손실 (dB) (P/S 등급) |
1 X 엔 | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 X 엔 | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
균일 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL(dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
손실 (dB)를 반환하세요 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
방향성 ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
파장 의존 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
화이버 길이 (m) | 1m 또는 주문 제작됩니다 | ||||||||
온도 안정성 (- 20~+80' C) | < 0=""> | ||||||||
작동 온도 ('C) | - 20~+80 | ||||||||
저장 온도 ('C) | - 40~+80 | ||||||||
(mW)를 제공하는 최대 전력 | 500.0 | ||||||||
주목하세요 :위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 연결기마다 추가적 0.2dB 손실을 추가하세요. |
A | 비 | D | F | F | |||||
공항 | 패키지 | 파이버 직경 | 화이버 길이 | 연결기 | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS 박스 모듈 4=lnsert는 권투합니다 5=Pallet은 타이핑합니다 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
