결합 내구성(주기): | ≥1000 | 응답시간(dB/ms): | 3 |
---|---|---|---|
감쇠 제어 정확도(dB): | ±0.5 | 공급전압(DC): | ±5V |
작동 온도(℃): | -5 ~ +65 | 보관온도(℃): | -40 ~ +75 |
시온 코드 | 시온 기술 | |||||||

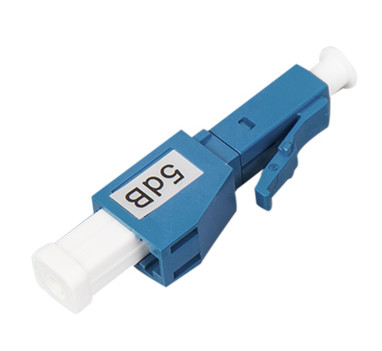

7236002 | LC UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 LC UPC 여성입니다 |
OMC로부터의 남자 고정 감쇠기에 대한 여성은 양쪽 통합된 추가 제품으로 광 신호의 한정된 제어를 제공합니다. 프로젝트 또는 필요에 따라서, 고정 감쇠기는 (감쇄하세요) 정확한 레벨에 당신의 프로젝트 또는 애플리케이션 요구 사항을 통과하는 광량을 제한할 수 있습니다. 이러한 정확한 감쇠 레벨은 대단히 정확 성능에 대비합니다. | ||||||||
특징
정확한 감쇠치 | ||||||||
낮은 PDL&Insertion 손실 | ||||||||
정확한 반영 끝마무리 | ||||||||
빠른 접속 | ||||||||
대단히 믿을 만한 안정적 희석 | ||||||||
ROHS와 같은 산업 환경 주도권에 따릅니다 | ||||||||
순응한 GR910 |
감쇠기 애플리케이션 :
시온 커뮤니케이션즈의 광섬유 감쇠기는 광 신호의 에너지를 줄일 수 있는 일종의 광학적 장치입니다. 그것은 최고 강한 입력광 전력으로 인해 입력광 전력을 감쇄시키고 광수신기에 의해 초래된 왜곡을 회피하는데 사용됩니다.일종의 광학 수동 소자로서의, 광섬유 감쇠기는 광통신 시스템과 광섬유 신호 감쇄에서 광학력 성능, 디버깅과 광섬유 도구의 보정의 결함을 제거해서 사용됩니다. 제품은 금속 이온으로 도핑된 아트누팅 섬유로 만들어지며, 그것이 요구 수준에 광학력을 맞출 수 있습니다.주로 다음에 사용했습니다 1.CWDM&DWDM,2. 데이타 센터 networks,3. CATV systems,4.시험 장비 |
||||||||
접속구의 형태 | LC, SC, FC, 거리 | |||||||
![]() ![]() |
LC 광섬유 감쇠기 : LC 광섬유 인터페이스, SFP 모듈을 연결시키기 위한 연결기에서 사용되어 그것은 작동 용이성 모듈러 잭 (RJ) 래치기구에 의해 만들어집니다. (라우터는 일반적으로 사용됩니다) | |||||||
![]() ![]() |
SC 광섬유 감쇠기 : SC 광섬유 인터페이스에 적용되어 그것은 RJ-45 인터페이스와 매우 비슷하게 보이지만, 그러나 SC 인터페이스가 더 평평하게 있습니다, 명확한 차이가 접촉 편 내부자입니다, 구리 기둥이면, 8 가는 구리 콘택이면 그것이 RJ-45 인터페이스입니다, SC 파이버 인터페이스입니다. | |||||||
![]() ![]() |
FC 광섬유 감쇠기 : FC 광섬유 인터페이스에 적용되어 외부 강화 공법은 금속 슬리브이고 고정방법이 터언버클입니다. 일반적으로 ODF 옆에 쓰였습니다 (대부분은 분배실에 쓰였습니다) | |||||||
![]() ![]() |
ST 광섬유 감쇠기 : 일반적으로 광섬유 분배실에서 사용되는 ST 광섬유 인터페이스에 적용되어 외피는 라운드이고 고정방법이 터언버클입니다. 10Base-F 접합부 (을 위해, 연결기는 보통 ST 타입입니다. 종종 광섬유 분배함에 사용했습니다) |
특성 :
매개 변수 | FC, SC, LC, 거리 | |||||||
작동 사고 방식(NM) | 1310-1550 | |||||||
삽입 손실 (dB) | ≤ 0.6 | |||||||
손실 (dB)를 반환하세요 | ≥45 | |||||||
반복성 (dB) | ≤ 0.2 | |||||||
결의안 (dB) | ≤ 0.1 | |||||||
사고 방식 의존하는 손실(dB) | WDL≤ 0.3(CorLBand) | |||||||
편광 의존하는 손실(dB) | PDL≤ 0.2 | |||||||
온도 의존적 손실(dB) | TDL≤ 0.2 | |||||||
1-5dB 희석(dB)에 대한 허용한도 | ±0.5 | |||||||
6-30dB 희석(NM)에 대한 허용한도 | ±10 | |||||||
메이팅 내구성(사이클) | ≥1000 | |||||||
응답 time(dB/ms) | 3 | |||||||
감쇠 제어 정확도(dB) | ±0.5 | |||||||
공급 전압(DC) | ± 5V | |||||||
작동 온도 (C) | -5 ~ +65 | |||||||
저장 온도 (C) | -40 ~ +75 |
지명된 규칙
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
LC 남자 고정 감쇠기에 대한 OMC의 LC 여성이 SM UPC (1-25dB)와 SM APC (1-25dB)가 가능합니다 |
시온 통신은 직업 연구 개발 팀의 베카우세드 생산하는 OEM / ODM 경우에서 부유한 엑스피리엔시스를 가지고 있습니다. |
오우 주문 제작된 로고 | |||||||
오우 브랜드 / PE 백 / 통 디자인 |
![]() |
7237005, ZC12FXEEDXX | ST APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 ST APC 여성입니다 | |
7237004, ZC11FXDDDXX | SC UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 SC UPC 여성입니다 | ||
7237003, ZC11FXCCDXX | SC APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 SC APC 여성입니다 | ||
7237002, ZC11FXBBDXX | LC UPC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 LC UPC 여성입니다 | ||
7237001, ZC11FXAADXX | LC APC 남자 플러그 접속식 고정된 섬유 광학 감쇠기(1-25dB)에 대한 LC APC 여성입니다 |
