내구성: | <0.3dB일반적인 변화, 200회 결합 | 호환성: | ≤0.2dB |
---|---|---|---|
인장 강도: | >70N | 인서트-풀 테스트: | 600회 이상, IL<0.5dB |
작동 온도(℃): | -40 ~ + 85°C |
시온 코드 | 시온 기술 | |||||||

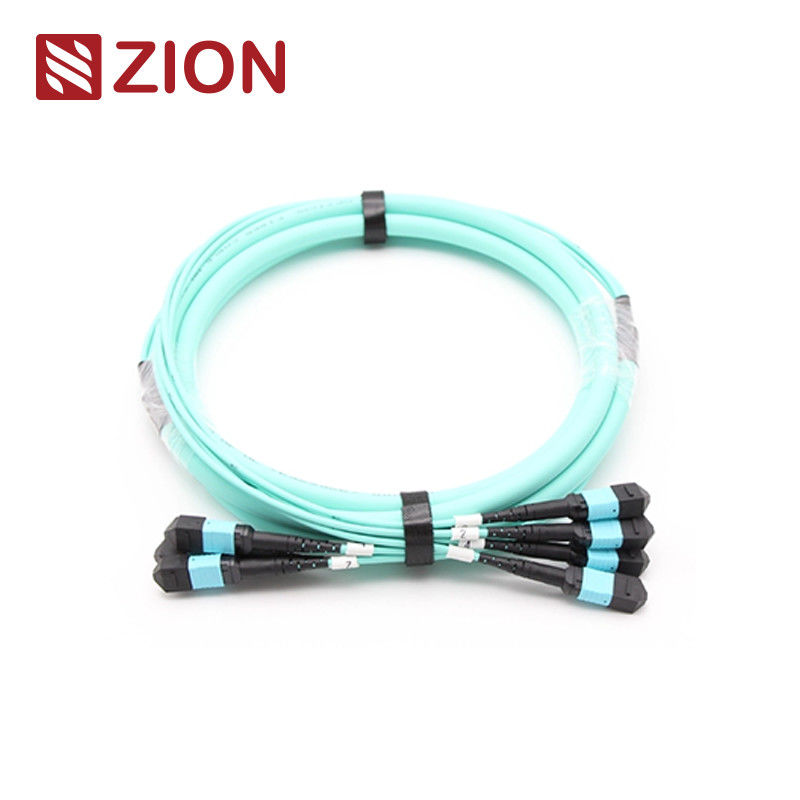

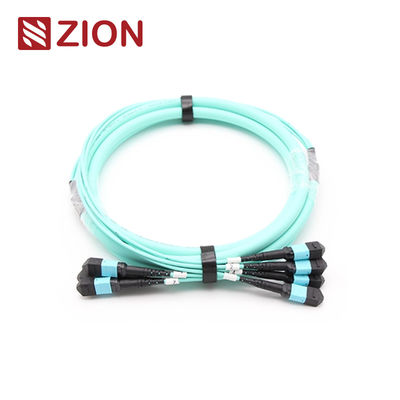

ZCM22C7HIAX | (4*12)48F MTP OM3 광섬유 턴크 케이블 | |||||||
MTP 연결기는 일종의 섬유 콘넷터입니다. MTP (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MTP 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다. | ||||||||
MTP 접속구의 형태는 EIA/TIA-604-5 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC). | ||||||||
24F-144F MPO / MTP 트렁크 케이블은 양쪽 끝에 MPO / MTP 연결기로 종결됩니다. MPO / MTP 패치 케이블 / 트렁크 케이블은 함께 영구적인 링크로서 MTP 모듈을 MPO /를 연결시킵니다. 더 패치 케이블 / 트렁크 케이블은 12, 24, 48,60,72,96,144fibers로 이용 가능합니다. 10/40/100Gbps 데이터 센터 솔루션에 달하는 지원 속도. 그들은 / MTP가 펼쳐진 연결된 카세트, 패널 또는 울퉁불퉁한 MPO에와 데이터 센터와 다른 고섬유질 식품 환경에서 고밀도 주축 케이블링의 신속한 배치를 용이하게 하기 위해 일반적으로 채택됩니다. 게다가, 당신이 플러그반에서 연결기 방식을 바꾸어야 하면 MPO / MTP는 또한 많은 신축성과 편익을 제공합니다. 단지 플러그반에서 교차-접속 옆에 새로운 커넥터 방식과 새로운 카세트를 설치한 더 케이블 트렁크에서 연결기를 변화시키는 대신에. |
연결기의 산업표준 :
연결기 | 참조 | 주택 세부 사항 | ||||||
MTP 단일모드 | EIA/TIA-604-5 | SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MTP) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MTP) |
||||||
MTP 다중 모드 | EIA/TIA-604-5 | OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MTP) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MTP) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MTP) |
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선 | ||||||||
10G 파이버 채널 컴플라이언트 | ||||||||
40G와 100G IEEE 802.3 |
광학적 사양 :
Spec 항목. | 단일모드 (닦인 APC 8 급) | 다중 모드 (PC 평평하 니스) | ||||||
나세션 손실 (MPO) (국제전기기술위원회 61300-3-34) |
표준 손실 :≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
표준 손실 :≤0.6dB(max), ≤0.50(Typical) 최고 저손실 :≤0.35dB(max), ≤0.20dB(Typical) |
||||||
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
복귀 손실(MPO) | ≥60dB (8degree 끝마무리) | ≥25dB | ||||||
복귀 loss(LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
내구성 | <0> | |||||||
호환성 | ≤0.2dB | |||||||
인장 강도 | >70N | |||||||
삽입물 당기기 테스트 | 600 번 위쪽에, IL<0.5dB | |||||||
작동 온도 (C) | + 85' C에 대한 ·-40 |
특징 :
저삽입 손실, 고수익 손실 | ||||||||
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회 | ||||||||
섬유의 대중 종결 동안 경제적인 솔루션 | ||||||||
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다 | ||||||||
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션 | ||||||||
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택 | ||||||||
반복성과 교환할 수 있음에서 좋습니다 |
애플리케이션 :
OMC의 MTP 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MTP 섬유 패치 코드는 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다. | ||||||||
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램 | ||||||||
건물에 대한 광섬유 | ||||||||
섬유 장비에서 내부 커넥터 응용. |
Rules&Order 확인 정보를 명명하는 것 :
센코 MTP를 위한 푸쉬 풀 탭
24F-144F MPO / MTP 트렁크 케이블
제품 재료 케이블
연결기 | 광섬유 채널 |
기록 : 암놈 커넥터는 숫놈 커넥터 타입과 연결할 필요가 있습니다.
MTP-MTP 12F 트렁크 케이블 당김.
전체적 길이(L)(m) | 허용한도(CM)의 길이 | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40'+0.5% X L/-0 |
|
3 연결 방법은 옳은 MTP / MPO 극성을 유지하는 것을 돕습니다
24F-144F MPO / MTP 트렁크 케이블의 장치 커넥터가 12F MPO / MTP이기 때문에, 그래서 그것은 한 개의 12F로서 동일 극성을 가지고 있습니다
MPO / MTP 트렁크 케이블.
재료의 세부 사항
시온 통신의 뜨거운 MPO / MTP 트렁크 케이블
시온 코드 | 시온 기술 | |||||||
7236055 | ZCM12C2HIAX | (4*12)48F MPO SM 광섬유 턴크 케이블 | ||||||
7236056 | ZCM12C7HAAX | (4*12)48F MPO OM3 광섬유 턴크 케이블 | ||||||
7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 광섬유 턴크 케이블 | ||||||
7236058 | ZCM22C2HIAX | (4*12)48F MTP SM 광섬유 턴크 케이블 | ||||||
7236059 | ZCM22C7HAAX | (4*12)48F MTP OM3 광섬유 턴크 케이블 | ||||||
7236060 | ZCM22C8HMAX | (4*12)48F MTP OM4 광섬유 턴크 케이블 |
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다. | ||||||||
당신을 위한 OEM / ODM 서비스
1. 말, 케이블 피복의 재료, 연결기의 색깔을 인쇄한 케이블 색깔 | ||||||||
2. 벨소리, 케이블의 브랜드가 확인하는데, 표시를 수송하면서, OEM 브랜드가 권투합니다 | ||||||||
3. 다른 품질 수준. |
|
7236055, ZCM12C2HIAX | (4*12)48F MPO SM 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
|
7236056, ZCM12C7HAAX | (4*12)48F MPO OM3 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
|
7236057, ZCM12C8HMAX | (4*12)48F MPO OM4 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
|
7236058, ZCM22C2HIAX | (4*12)48F MTP SM 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
|
7236059, ZCM22C7HAAX | (4*12)48F MTP OM3 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
|
7236060, ZCM22C8HMAX | (4*12)48F MTP OM4 광섬유 트렁크 케이블 | 광 네트워킹, MPO-MTP 트렁크 케이블, MTP / MPO, 광학 구성 요소 |
배선 인프라
