MTP 연결기는 일종의 섬유 콘넷터입니다. MTP (다중 섬유 추진 다 중심 파이버 커넥터 유형이 계속) 입니다. MTP 높은 -비중 섬유 프리 -연결 시스템은 현재 주로 광학적 장치, 40G, 100G, QSFP+와 같은 데이터 센터의 높은 -비중 환경의 적용과 건물에 대한 광섬유의 적용과 광학 송수신기 장비 안에 있는 내부 접속 적용에서 사용됩니다.
MTP 접속구의 형태는 EIA/TIA-604-5 규정에 따라 구별됩니다 : 코어 수 (어레이 갯수), (남자이고 여성인) 남자 머리, 극성 (PC 또는 APC).
6 LC 이중 통신 (6xLC 유니부트에 대한 12 핵심 MTP ;곧은 장비 케이블 assemblies.MTP LC/SC/FC/ST 곧은 장비 케이블이 인 12 LC 단체는) 양쪽 끝에 MTP와 LC/SC/FC/ST 연결기로 끝났습니다. LC 유니부트를 위한 12 PC (6pcs ;12 LC 단순하 ) 팬아웃 케이블이 10G SFP+ LR 광학 직접적 연관과 고밀도 데이터 센터 응용 프로그램에 40G QSFP+ PLR4에 대해 최적화됩니다. 동일 길이를 가지고 있으세요 . 그것은 특히 저축을 간격을 두고 케이블 관리 문제점을 감소시킬 필요가 있는 데이터 센터에서 고밀도 섬유 패칭을 위해 설계됩니다.
12F MTP- LC/SC/FC/ST 곧은 장비 케이블은 40G LR4 PSM, 40GBASE-SR4세의 40G QSFP+ PLR4와 고밀도 데이타 센터의 설계를 했습니다. 그것은 10/40/100G 고밀도 데이터 센터 응용 프로그램에 대해 최적화됩니다.
연결기의 산업표준 :
연결기
참조
주택 세부 사항
MTP 단일모드
EIA/TIA-604-5
SM 자동 위상 조정 : 녹색 connectors+black 부트 (표준 손실 MTP) SM 자동 위상 조정 : 노란 connectors+black 부트 (슈퍼 저손실 MTP)
MTP 다중 모드
EIA/TIA-604-5
OM1&OM2 PC : 베이지 connectors+black 부트 (표준 손실 MTP) OM3&OM4 PC : 물 connectors+black 부트 (Standard&Super 저손실 MTP) OM3&OM4 PC : 히스 속의 상록 관목 바이올렛 connectors+black 부트 (표준 손실 MTP)
IEC기준 IEC-61754-7을 만납니다 ; IEC61755, 텔코디아 GR-1435-CORE, JIS C5982 ; TIA-568-C 당 TIA-604-5(FOCIS5) 순응하는 통합 배선
10G 파이버 채널 컴플라이언트
40G와 100G IEEE 802.3
다른 연결기의 산업표준 :
SC : 통신 공업회 / EIA, FOCIS3, GR-326.NTT-SC IEC61754-4와 JIS C5973
LC : 통신 공업회 / EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20과 JIS C5973.
FC : EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13과 JIS C5973
거리 : 통신 공업회 / EIA, FOCIS2, GR-326. IEC61754-2와 JIS C5973 Etc
표준 손실:≤0.75dB(max), ≤0.50dB(Typical) 최고 저손실:≤0.35dB(max), ≤0.20dB(Typical)
표준 손실:≤0.6dB(max), ≤0.50(Typical) 최고 저손실:≤0.35dB(max), ≤0.20dB(Typical)
삽입 손실 (LC/SC/FC/ST) (국제전기기술위원회 61300-3-6)
≤0.3dB
≤0.3dB
복귀 손실(MTP)
≥60dB (8degree끝마무리)
≥25dB
복귀 loss(LC/SC/FC/ST)
APC≥60dB ; UPC≥50dB
≥35dB
내구성
<0>
호환성
≤0.2dB
삽입물 당기기 테스트
600 번 위쪽에, IL<0.5dB
인장 강도
>70N
작동 온도 (C)
+ 85' C에 대한 ·-40
특징 :
저삽입 손실, 고수익 손실
MT 기반을 둔 다중 파이버 커넥터, 4,8,12와 24 파이버 컨넥터 종결과 집회
섬유의 대중 종결 동안 경제적인 솔루션
저손실과 기준 손실 SM과 MM 적용을 위해 설계됩니다
이용 가능한 울퉁불퉁한 원형 케이블, 타원형케이블과 벌거벗은 리본 옵션
섬유형, 폴리쉬 타입과 / 또는 연결기 등급을 구별할 수 있는 컬러 코드화된 주택
반복성과 교환할 수 있음에서 좋습니다
MPO / MTP 패치 케이블 / 트렁크 케이블의 장점은 일반적으로 다음을 포함합니다 :
높은 퀄이티-MPO / MTP 패치 케이블 / 트렁크 케이블은 사전 종료되고, 시험되고 테스트 리포트와 함께 패키징된 공장입니다. 이러한 보고서는 장기 문서화와 품질 관리의 역할을 합니다.
감소하는 케이블 볼륨-MPO / MTP 패치 케이블 / 트렁크 케이블은 더 케이블 양을 감소시키는 초소형 직경을 가지고 있고, 데이터 센터에서 에어 콘디셔닝 상태를 개선합니다
타임즈 지는 특수 플러그와 연극 고안을 세이빙-위스, MPO / MTP 패치 케이블 / 트렁크 케이블이 통합되고 바로 플러그 접속될 수 있습니다. 그것은 설치 시간을 줄이는 것을 매우 돕습니다.
애플리케이션 :
12F MTP- LC/SC/FC/ST 곧은 장비 케이블은 40G LR4 PSM, 40GBASE-SR4세의 40G QSFP+ PLR4와 고밀도 데이타 센터의 설계를 했습니다. 그것은 10/40/100G 고밀도 데이터 센터 응용 프로그램에 대해 최적화됩니다.
OMC의 MTP 연결기의 모두는 센코 / 니신 / 수미토모에서 왔습니다. MTP 섬유 패치 코드는 일종의 고밀도가 있는 집회가 3곳 지역에서 일반적으로 사용한다고 전보를 친다는 것 입니다.
높은 밀집하는 도 환경과 데이터 센터 응용 프로그램
건물에 대한 광섬유
섬유 장비에서 내부 커넥터 응용.
Rules&Order 확인 정보를 명명하는 것 :

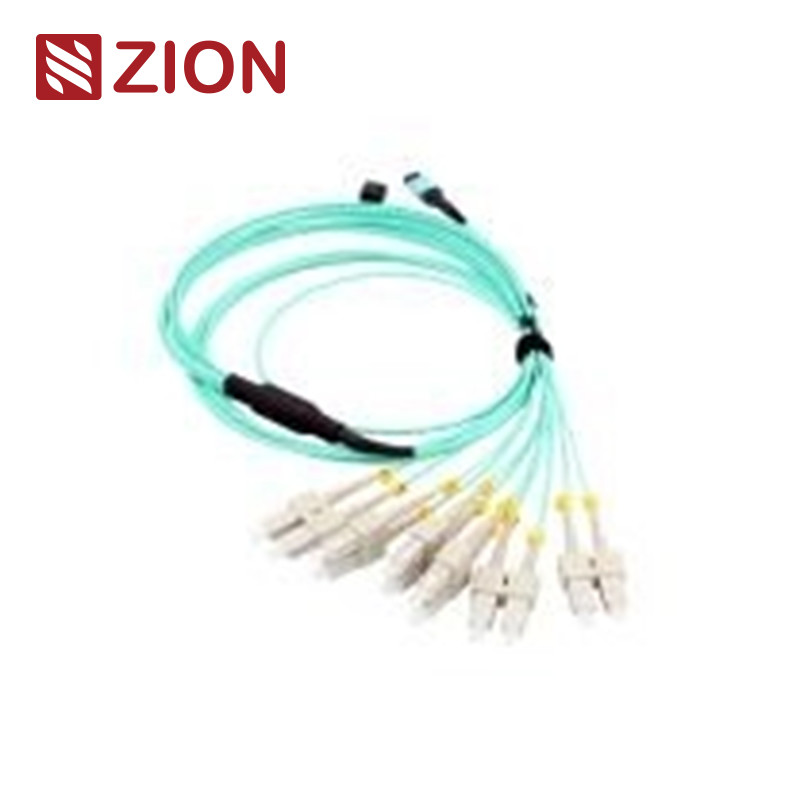

시온 통신의 뜨거운 MTP-LC 곧장비 케이블
시온 코드
시온 기술
7236037
ZCM11A12HIAX
8F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236038
ZCM11A22HIAX
12F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236039
ZCM11A52HIAX
24F MPO SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236040
ZCM11A17HAAX
8F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236041
ZCM11A27HAAX
12F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236042
ZCM11A57HAAX
24F MPO OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236043
ZCM11A18HMAX
8F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236044
ZCM11A28HMAX
12F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236045
ZCM11A58HMAX
24F MPO OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236046
ZCM21A12HIAX
8F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236047
ZCM21A22HIAX
12F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236048
ZCM21A52HIAX
24F MTP SM 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236049
ZCM21A17HAAX
8F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236050
ZCM21A27HAAX
12F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236051
ZCM21A57HAAX
24F MTP OM3 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236052
ZCM21A18HMAX
8F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236053
ZCM21A28HMAX
12F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
7236054
ZCM21A58HMAX
24F MTP OM4 광섬유 MPO-LC 2.0 밀리미터 곧은 장비 케이블
연결기
광섬유 채널
3 연결 방법은 옳은 MPO / MTP 극성을 유지하는 것을 돕습니다
MTP -12 X LC 단순하 구조 형태 1
MTP -6 X LC 두 부분으로 되 구조 형태 2-타입 A
MTP -6 X LC 두 부분으로 되 구조 형태 2-타입 비
MTP -6 X 유니부트 LC 구조 형태 3을 위한 MTP -극성
재료의 세부 사항
패키징
이 쉽게 테이큰과 양호하게 보호된 파이버 광 케이블 패키지는 채무 불이행으로서 OMC에 의해 표시되고 표시되었습니다 .표준 통 사이즈 : 34*22*15 센티미터 ; 44*34*24 센티미터 ; 54*39*34 센티미터 . 것 통이 어느 것을 사용한지 상품 수량에 의존합니다 . 포장은 맞춤화될 수 있습니다.
