작동 파장 (nm): | 1260~1650nm | 화이버 길이: | 1m 또는 1.5m 또는 요청됩니다 |
---|---|---|---|
작동 온도 (C): | -40 ~ 85 | 접속구의 형태: | SC / 자동 위상 조정, SC / UPC, LC FC 거리 |
하이 라이트: | 섬유 광학 분배기,plc 광 분배기 |
PLC 분배기 타입 | 1×4 PLC 분배기 | ||||||||
구성 유형 | 1×4 | ||||||||
작동 파장 (nm) | 1260~1650nm | ||||||||
화이버 길이 | 1m 또는 1.5m 또는 요청됩니다 | ||||||||
방향성 (≥) dB | 55 | ||||||||
패키지 방식 | ABS 모듈 | ||||||||
섬유형 | 단일모드 G657A1 또는 G652D | ||||||||
파이버 직경 | 2.0 mm,3.0mm | ||||||||
편광 의존 손실량 (≤) dB | 0.2 | ||||||||
파장 의존 손실 (≤) dB | 0.3 | ||||||||
전형적 삽입 손실 (≤) dB | 7 | ||||||||
삽입 손실 (≤) dB | 7.4 | ||||||||
균일 손실 (≤) dB | 0.6 | ||||||||
작동 온도 (C) | -40 ~ 85 | ||||||||
저장 온도 (C) | -40 ~ 85 | ||||||||
실링 패키지 차원 (밀리미터) | 100*80*10 | ||||||||
접속구의 형태 | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||||||||
브랜드 | HELLOSIGNAL® 또는 OEM | ||||||||
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | ||||||||
MOQ | 20 PC |

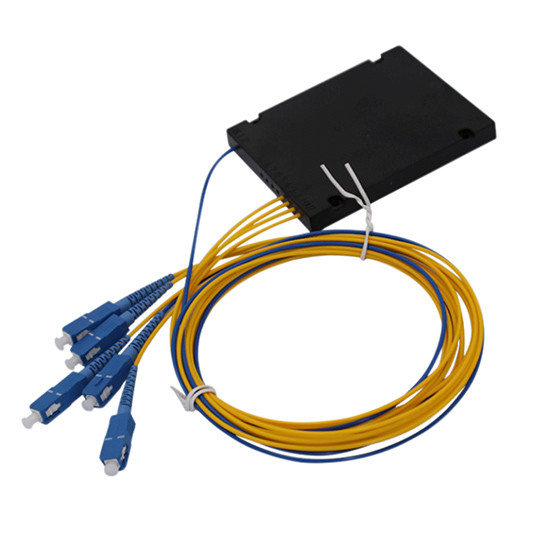

1×4 SC 연결기와 단일모드 PLC 분배기 ABS 박스 단일모드 PLC 커플러 형식은 보통 1.5m에 2.0 밀리미터 또는 3.0 밀리미터 섬유 케이블이 딸려 있습니다.1×4 단일모드 PLC 스플리터 장치는 -40' C부터 +80' C까지 1260nm에서부터 1620nm까지 넓은 파장 범위와 온도에서 일하는 것 위에서 저삽입 손실, 낮은 PDL, 고수익 손실과 우수한 균일성의 관점에서 고성능을 가지고 있습니다. PLC 광 분배기는 2×8, 2×16, 2×32의 주문 제작된 구조와 더불어, 1×4, 1×8, 1×16의 표준 구성과 1×32 구성을 가지고 있습니다.
매개 변수 | 1개 X 엔 PLC 분배기 ; 2개 X 엔 PLC 분배기 | ||||||||
매개 변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
작동 사고 방식(MM) | 1260~1650 | ||||||||
섬유형 | G657A1 또는 주문 제작됩니다 | ||||||||
삽입 손실 (dB) (P/S 등급) |
1 X 엔 | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 X 엔 | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
균일 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL(dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
손실 (dB)를 반환하세요 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
방향성 ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
파장 의존 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
화이버 길이 (m) | 1m 또는 주문 제작됩니다 | ||||||||
온도 안정성 (- 20~+80' C) | < 0=""> | ||||||||
작동 온도 ('C) | - 20~+80 | ||||||||
저장 온도 ('C) | - 40~+80 | ||||||||
(mW)를 제공하는 최대 전력 | 500.0 |
주목하세요 :위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 연결기마다 추가적 0.2dB 손실을 추가하세요.
A | 비 | D | F | F | |||||
공항 | 패키지 | 파이버 직경 | 화이버 길이 | 연결기 | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS 박스 모듈 4=lnsert는 권투합니다 5=Pallet은 타이핑합니다 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
