작동 파장 (nm): | 1260~1650nm | 화이버 길이: | 1m 또는 1.5m 또는 요청됩니다 |
---|---|---|---|
대역폭 (nm): | 20Nm | 작동 온도 (C): | -40 ~ 85 |
접속구의 형태: | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||
하이 라이트: | 섬유 광학 분배기,plc 광 분배기 |
PLC 분배기 타입 | 1×32 PLC 분배기 | ||||||||
구성 유형 | 1×32 | ||||||||
작동 파장 (nm) | 1260~1650nm | ||||||||
화이버 길이 | 1m 또는 1.5m 또는 요청됩니다 | ||||||||
대역폭 (nm) | 20nm | ||||||||
패키지 방식 | 블록 없는 | ||||||||
섬유형 | 단일모드 G657A1 또는 G652D | ||||||||
파이버 직경 | 0.9 밀리미터 | ||||||||
편광 의존 손실량 (≤) dB | 0.3 | ||||||||
파장 의존 손실 (≤) dB | 0.5 | ||||||||
전형적 삽입 손실 (≤) dB | 16.2 | ||||||||
삽입 손실 (≤) dB | 17.1 | ||||||||
균일 손실 (≤) dB | 1.5 | ||||||||
작동 온도 (C) | -40 ~ 85 | ||||||||
저장 온도 (C) | -40 ~ 85 | ||||||||
실링 패키지 차원 (밀리미터) | 60*7*4 | ||||||||
블록 없는 실링 패키지 차원 (밀리미터) | 80*20*6 | ||||||||
접속구의 형태 | SC / 자동 위상 조정, SC / UPC, LC FC 거리 | ||||||||
브랜드 | HELLOSIGNAL® 또는 OEM | ||||||||
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | ||||||||
MOQ | 20 PC |

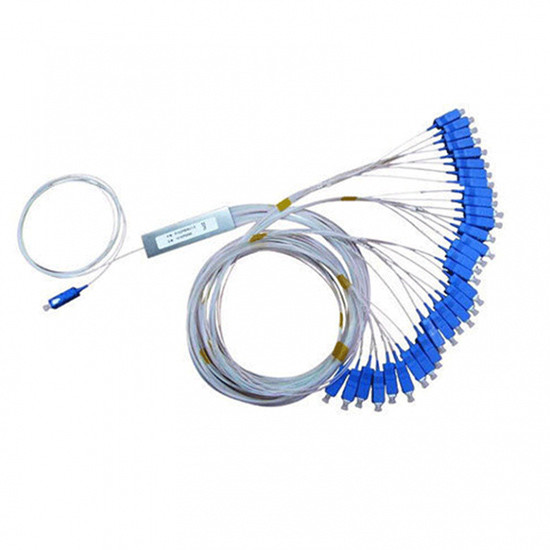

팬 아웃 & SC / APC 연결기와 PLC 분배기 1×32 단일모드 PLC 분배기 (평면 도파로 분배기)
PLC는 평면 도파로를 의미합니다. 분배기가 익숙한 PLC는 광 신호를 분배하거나 결합시킵니다. 그것은 평면 도파로 기술을 기반으로 하고, 저렴하 배광 해결책에 소형 인수와 높은 신뢰도를 제공합니다.
PLC 분배기는 끊임없이 변하는 네트워킹 요구 사항에 효과적인 비용과 적당한 제품을 구하는 공간을 제공합니다. 소형 사이즈가 그것으로 있, 이러한 분배기는 선반 장착 시스템과 더불어 땅 위이고 공기 기초에서 이용될 수 있습니다.
설치는 다양한 접속구의 형태 또는 융합 접합을 사용하여 단순합니다.
매개 변수 | 1개 X 엔 PLC 분배기 ; 2개 X 엔 PLC 분배기 | ||||||||
매개 변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
작동 사고 방식(MM) | 1260~1650 | ||||||||
섬유형 | G657A1 또는 주문 제작됩니다 | ||||||||
삽입 손실 (dB) (P/S 등급) |
1 X 엔 | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 X 엔 | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
균일 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL(dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
손실 (dB)를 반환하세요 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
방향성 ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
파장 의존 손실 (dB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
화이버 길이 (m) | 1m 또는 주문 제작됩니다 | ||||||||
온도 안정성 (- 20~+80' C) | < 0=""> | ||||||||
작동 온도 ('C) | - 20~+80 | ||||||||
저장 온도 ('C) | - 40~+80 | ||||||||
(mW)를 제공하는 최대 전력 | 500.0 | ||||||||
주목하세요 :위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 연결기마다 추가적 0.2dB 손실을 추가하세요. |
A | 비 | D | F | F | |||||
공항 | 패키지 | 파이버 직경 | 화이버 길이 | 연결기 | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless 3=ABS 박스 모듈 4=lnsert는 권투합니다 5=Pallet은 타이핑합니다 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
