작동 파장 (nm): | 1310,1490,1550nm | 결합 비율 (%): | 1-50% |
---|---|---|---|
대역폭 (nm): | 20Nm | 작동 온도 (C): | -40 ~ 70 |
파이버 컨넥터: | SC FC LC ST | ||
하이 라이트: | 멀티 모드 광섬유 광학 분배기,다중 모드 섬유 분배기 |
입력 & 출력 | 섬유 광학 분배기 1×2 프브터 | ||||||||
섬유형 | 상세화된 9/125 SMF-28 또는 고객 | ||||||||
작동 파장 (nm) | 1310,1490,1550nm | ||||||||
결합 비율 (%) | 1-50% | ||||||||
대역폭 (nm) | 20nm | ||||||||
전형적 삽입 손실 (dB) | ≤3.2 | ||||||||
편광 의존 손실량 (dB) | ≤0.1 | ||||||||
동질성 (dB) | ≤0.9 | ||||||||
방향성 (dBm) | ≥60 | ||||||||
균일성 (dB) | 0.5 | ||||||||
전형적 의존 손실 (dB) | ≤0.15 | ||||||||
온도 안정성 (dB/oC) | ≤0.002 | ||||||||
작동 온도 (C) | -40 ~ 70 | ||||||||
저장 온도 (C) | -40 ~ 85 | ||||||||
섬유 케이블 | 극소량의 섬유, 루즈 튜브 섬유 | ||||||||
파이버 컨넥터 | SC FC LC 거리 | ||||||||
브랜드 | HELLOSIGNAL® 또는 OEM | ||||||||
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | ||||||||
MOQ | 20 PC |

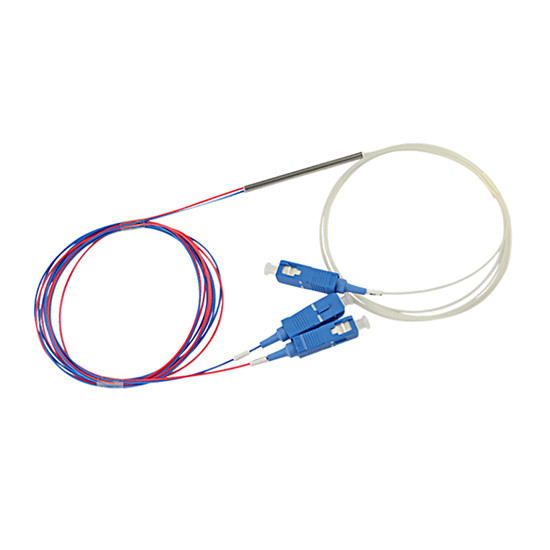

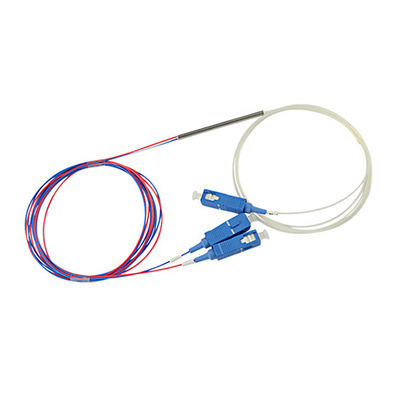

FBT 섬유 광학 분배기 (또한 섬유 광 결합기로 불리 ) 어떤 비율의 섬유 광학 광을 여러 일부로 분할하는 장치입니다. 섬유 분배기는 스플라이팅 방법에 PLC 섬유 분배기와 다릅니다. 섬유 광학 분배기는 당신이 그들을 특별주문할 수 있는 단일모드와 다중 모드 62.5와 다중 모드 50 Fiber.also에 의해 제조될 수 있습니다
LC와 LC / APC, SC, SC / APC, FC, FC / APC와 ST 연결기 또는 연결되지 않습니다.
1*2 섬유 분배기에 관한 한, 당신은 또한 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5, 및 99/1과 같은 다른 스플리팅율을 위해 세부 사항을 요구할 수 있습니다.
900 um 루즈 튜브와 250 um 극소량의 섬유에 이용할 수 있는 가장 광학 분배기. 1×2과 2×2 연결기는 분할을 커버하기 위해 보호하는 금속 슬리브로 표준으로 됩니다. 더 높은 출력 카운트는 쪼개질 것 같은 성분을 보호하기 위해 박스로 만들어집니다.
매개 변수 | 광대역 연결기 | 듀얼 윈도우 쿠플렉스 | 다중 모드 파이버 커플러 | ||||||
등급 | P | A | P | A | P | A | |||
작동 파장 (밀리미터) |
1310,1550 또는 C + L 대역 | 1310년과 1550년 | 850 또는 1310년 또는 상술합니다 | ||||||
운영 대역폭 (밀리미터) | ±40 | ±40 | ±40 | ||||||
전형적 초과 손실 (dB) | <0> | <0> | <0> | <0> | <0> | <0> | |||
삽입 손실(dB) | 50/50 | <3> | <3> | <3> | <3> | <3> | <4> | ||
40/60 | <4> | <47> | <4> | <4> | <4> | <5> | |||
30/70 | <57> | <6> | <5> | <6> | <6> | <6> | |||
20/80 | <7> | <8> | <7> | <8> | <7> | <1> | |||
10/90 | <10> | <10> | <10> | <10> | <11> | <11> | |||
5/95 | <13> | <14> | <13> | <14> | <14> | <15> | |||
3/97 | <16> | <16> | <16> | <16> | <16> | <16> | |||
2/98 | <18> | <18> | <18> | <18> | <18> | <19> | |||
1/99 | <21> | <21> | <21> | <21> | <22> | <22> | |||
편광 의존 손실량 | <0> | <0> | <0> | <0> | |||||
방향성 (dB) | >50 | >35 | |||||||
작동 온도 (C) | -40~+70 | ||||||||
저장 온도 (C) | -40~+85 | ||||||||
주목하세요 :위에서 말한 상술은 연결기 없이 장치를 위한 것입니다. 연결기마다 추가적 0.2dB 손실을 추가하세요. |
A | 비 | C | D | E | F | G | H | 나 | |
방식 | 등급 | 사고 방식 | 공항 | 섬유형 | 패키지 | 파이버 직경 | 커플링 레이트 | 접속구의 형태 | |
1=WBC 2=DWC 3=MMC Z=Customized | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Customized |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Customized |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Customized |
