섬유: | G.652.D, G.655, 50/125 um, 62.5/125 um | 중심 강도 부재: | GFRP |
---|---|---|---|
루즈 튜브: | 열가소성 물질 | 아라미드 얀: | 아라미드 얀 |
재킷: | PE | 메신저: | 꼼짝 못하게 된 강선 |
패키지: | 나무로 된 스풀, Φ280*280mm | ||
하이 라이트: | PE 재킷 형태 8 섬유 케이블,공기 형태 8 광섬유 케이블,작은 형태 8 섬유 케이블 |

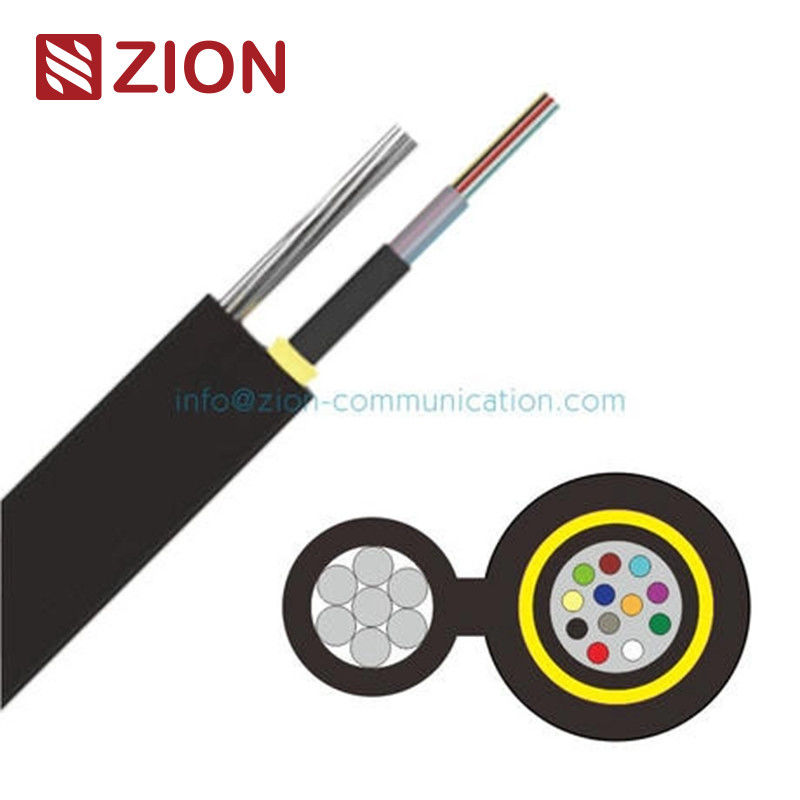

GYAXTC8Y-Small Figure-8 자립한 중심관 작은 인물 8 케이블 유니 튜브 공기 광학 Cabl
GYAXTC8Y-Small 중심관 공기 설치 광 케이블 |
|||||||||||||||||||||||||
애플리케이션 : | |||||||||||||||||||||||||
좋은 기계적이고 환경 성과. | |||||||||||||||||||||||||
작은 사이즈와 설치를 위해 쉬운 경량. | |||||||||||||||||||||||||
자활하는 공기 설치. | |||||||||||||||||||||||||
특성 : | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125 um | 62.5/125 um | ||||||||||||||||||||||
희석 | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
대역폭 | @850nm | - | - | ≥500 마하즈 · 킬로미터 | ≥200 마하즈 · 킬로미터 | ||||||||||||||||||||
@1300nm | - | - | ≥1000 마하즈 · 킬로미터 | ≥600 마하즈 · 킬로미터 | |||||||||||||||||||||
편광 방식 분산 |
라이디비주얼 섬유 | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
설계 링크 값 (M=20,Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
기술 데이터 : | |||||||||||||||||||||||||
항목 | 내용 | 가치 | |||||||||||||||||||||||
섬유 번수 | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
루즈 튜브 | 외경 (밀리미터) | 2.8 | 2.8 | 2.8 | 2.8 | 3.2 | 3.2 | ||||||||||||||||||
강선 | 재료 | 아연 도금 강선 | |||||||||||||||||||||||
지름 (밀리미터) | 7*0.8 | ||||||||||||||||||||||||
덮개 | 재료 | PE | |||||||||||||||||||||||
두께 (밀리미터) | 명사 상당어 :0.8 | ||||||||||||||||||||||||
대략 지름 (밀리미터)에게 전보를 치세요. | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.6/*9.5mm | 4.6/*9.5mm | |||||||||||||||||||
케이블은 대략 (킬로그램 / 킬로미터에) 짓누릅니다. | 66 | 66 | 66 | 66 | 68 | 68 | |||||||||||||||||||
작동 온도 범위(C) | -40~+70 | ||||||||||||||||||||||||
인장 강도 Short/ 긴 용어(N) | 1500/600 | ||||||||||||||||||||||||
분쇄 레지스타노에 개요 / 장기 (N/100mm) | 1000/300 | ||||||||||||||||||||||||
섬유와 튜브의 컬러 배열은 컬러 식별표에 명시됩니다. | |||||||||||||||||||||||||
다른 구조와 섬유 총수는 고객 요구 사항에 따라 또한 이용 가능합니다. |
